A Etanșare energizată cu arc de tip Veste conceput pentru a menține performanța de etanșare fiabilă atunci când garniturile convenționale din elastomer se confruntă cu presiunea, temperatura, expunerea la substanțe chimice, funcționarea la viteză redusă sau perioade lungi de inactivitate. Profilul său de etanșare în formă de V funcționează împreună cu un energizator de arc intern pentru a menține contactul cu suprafața de îmbinare. Acest design poate oferi performanțe stabile de etanșare într-o gamă largă de condiții de operare industrială.
Acest articol explică modul în care funcționează garniturile energizate cu arc de tip V, de ce este importantă energizarea arcului, modul în care materialul și selecția arcului afectează durata de viață, unde aceste garnituri sunt utilizate în mod obișnuit și cum să evitați problemele comune de instalare și operare. De asemenea, oferă un tabel practic de comparație și o listă de verificare pentru depanare pentru ingineri, echipe de întreținere, producători de echipamente și cumpărători industriali.

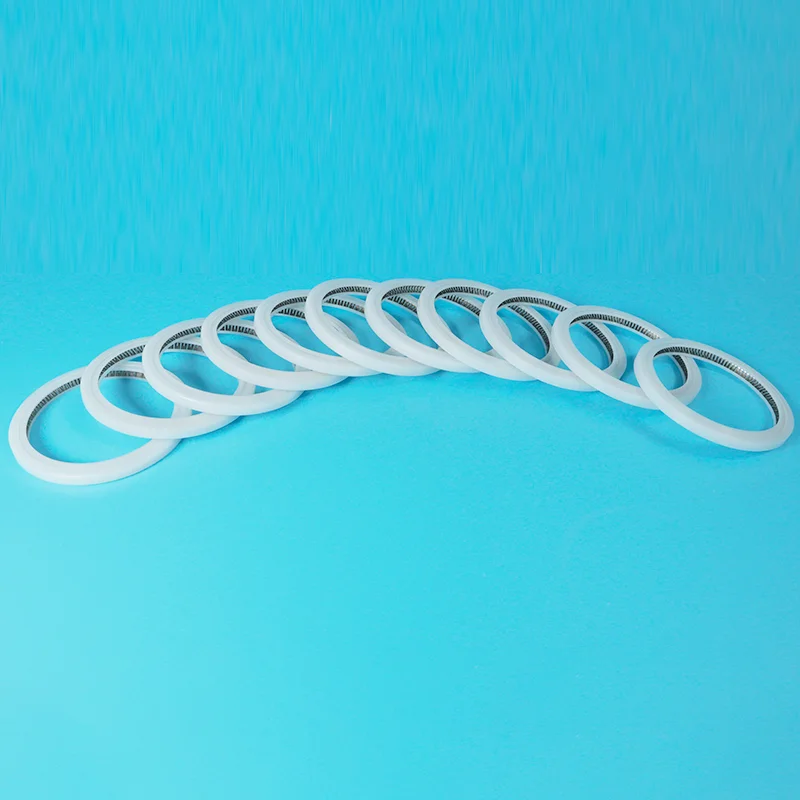

O etanșare energizată cu arc de tip V este o componentă de etanșare de precizie care combină un profil de etanșare în formă de V cu un element arc. Etanșarea este de obicei fabricată dintr-un polimer de înaltă performanță, cum ar fi PTFE sau un compus PTFE modificat, în timp ce arcul asigură încărcare radială sau axială continuă împotriva suprafeței de etanșare.
Spre deosebire de o etanșare convențională din elastomer care se bazează în mare parte pe propria sa elasticitate pentru a menține contactul de etanșare, o etanșare activată cu arc folosește un mecanism de energizare independent. Acest lucru face ca designul să fie deosebit de util atunci când materialul de etanșare are elasticitate limitată sau când echipamentul funcționează în condiții termice, chimice sau mecanice solicitante.
Profilul în formă de V poate fi, de asemenea, proiectat pentru a controla presiunea de contact și pentru a se adapta geometriilor specifice de instalare. În funcție de aplicație, etanșarea poate fi proiectată pentru etanșare statică, mișcare alternativă, mișcare rotativă sau condiții de presiune specializate.
Arcul este unul dintre cele mai importante elemente funcționale ale sistemului de etanșare. Când etanșarea este instalată, arcul generează o forță inițială de contact între buza de etanșare și suprafața de îmbinare. Această forță ajută la închiderea micilor goluri și la menținerea contactului înainte ca presiunea în sistem să fie complet stabilită.
Când presiunea internă a sistemului crește, presiunea poate acționa asupra profilului de etanșare și poate îmbunătăți forța de contact în zona de etanșare. Această combinație de forță a arcului și presiunea sistemului permite etanșării să mențină o interfață de etanșare stabilă în condițiile de funcționare în schimbare.
Configurația arcului trebuie selectată în funcție de aplicație. Diferite modele de arc pot oferi diferite caracteristici de sarcină, comportament la frecare și rezistență la medii chimice sau termice.
Geometria unei etanșări energizate cu arc de tip V influențează direct modul în care este distribuită forța de etanșare. Un profil bine proiectat poate crea un contact controlat de-a lungul suprafeței de etanșare fără a genera frecare inutilă.
Acest echilibru este deosebit de important în aplicațiile dinamice. Presiunea de contact excesivă poate crește frecarea și generarea de căldură, în timp ce presiunea de contact insuficientă poate duce la scurgeri. Structura în formă de V oferă o bază utilă pentru adaptarea profilului de etanșare la cerințele de funcționare ale echipamentului.
| Caracteristica de design | Rol funcțional | Beneficiu potențial |
|---|---|---|
| Profil în formă de V | Controlează contactul de etanșare | Forță de etanșare echilibrată |
| Energizant de primăvară | Menține presiunea de contact | Etanșare îmbunătățită la joasă presiune |
| Jacheta din polimer | Separă mediul de hardware | Rezistență chimică și la temperatură |
Garniturile energizate cu arc sunt adesea selectate atunci când o etanșare convențională din elastomer nu poate oferi combinația necesară de rezistență chimică, capacitate de temperatură, frecare scăzută și stabilitate dimensională.
Materialele pe bază de PTFE pot oferi o rezistență excelentă la multe substanțe chimice agresive și fluide de proces.
Compușii polimerici specializați pot susține aplicații care implică temperaturi ridicate sau care se schimbă rapid.
Compușii PTFE selectați corespunzător pot reduce frecarea și uzura în sistemele de etanșare dinamică.
Arcul compensează anumite modificări ale contactului de etanșare pe măsură ce etanșarea funcționează în timp.
Aceste avantaje nu înseamnă că fiecare etanșare alimentată cu arc este potrivită pentru orice mediu. Selectarea corectă a materialului, designul canelurii, finisarea suprafeței, evaluarea presiunii, intervalul de temperatură și instalarea sunt la fel de importante.
Selectarea materialului ar trebui să înceapă cu condițiile reale de funcționare, mai degrabă decât cu forma sigiliului. Mantaua din polimer trebuie să reziste la mediul de proces, la temperatură, la presiune, la frecare și la mișcarea așteptată.
| Material | Forța tipică | Considerații comune |
|---|---|---|
| PTFE virgin | Rezistență chimică excelentă și frecare scăzută | Poate necesita armare pentru condiții de uzură exigente |
| PTFE umplut cu carbon | Uzură și stabilitate dimensională îmbunătățite | Compatibilitatea compusului trebuie verificată cu atenție |
| PTFE umplut cu sticla | Caracteristici îmbunătățite de compresie și uzură | Poate crește uzura suprafeței de împerechere în unele sisteme dinamice |
| Compuși pe bază de PEEK | Performanță mecanică și temperatură ridicată | Cost mai mare al materialului și procesare specifică aplicației |
Contează și materialul arcului. Pot fi luate în considerare oțel inoxidabil, aliaje rezistente la coroziune și alte materiale specializate pentru arc, în funcție de mediul chimic, temperatură și rezistența necesară la oboseală.
Selectarea unei etanșări numai după dimensiunea nominală este una dintre cele mai frecvente cauze ale performanței slabe de etanșare. Inginerii ar trebui să evalueze întregul mediu de operare.
Combinația dintre performanța polimerului și energizarea arcului permite etanșărilor energizate cu arc de tip V să servească o gamă largă de aplicații industriale.
În aplicațiile foarte solicitante, sigiliul ar trebui validat în condiții de funcționare reprezentative, mai degrabă decât selectat doar dintr-o descriere de catalog.
Un inel O din elastomer convențional poate fi o soluție economică și foarte eficientă pentru multe aplicații. Cu toate acestea, modelele cu arc devin atractive atunci când condițiile de funcționare depășesc capacitățile practice ale garniturii standard din elastomer.
| Factor | Etanșare convențională din elastomer | Etanșare energizată cu arc de tip V |
|---|---|---|
| Elasticitate | Se bazează puternic pe proprietățile elastomerului | Arcul oferă o energie suplimentară |
| Rezistenta chimica | Depinde foarte mult de tipul de elastomer | Poate fi excelent cu compuși PTFE adecvați |
| Frecare | Variază în funcție de material și lubrifiere | Poate fi scăzut cu compuși polimerici corespunzători |
| Capacitate de temperatură | Dependent de material | Sunt disponibile opțiuni de polimeri la temperatură înaltă |
| Flexibilitatea designului | Profilele standard sunt disponibile pe scară largă | Profilele, materialele și arcurile pot fi specifice aplicației |
Chiar și o etanșare energizată cu arc de tip V de înaltă calitate se poate defecta prematur dacă procesul de instalare deteriorează buza de etanșare sau pune etanșarea sub solicitări mecanice necorespunzătoare.
Pentru echipamentele dinamice, starea arborelui sau a suprafeței alezajului este deosebit de importantă. Zgârieturile, rugozitatea excesivă, urmele de prelucrare ascuțite sau contaminarea pot crea căi de scurgere și pot accelera uzura etanșării.
| Problemă | Cauza posibila | Verificare recomandată |
|---|---|---|
| Scurgere | Dimensiuni greșite, buză deteriorată, energizare insuficientă | Verificați canelura, profilul de etanșare, arcul și ansamblul |
| Frecare mare | Forță de contact excesivă, lubrifiere slabă, material nepotrivit | Examinați sarcina arcului, materialul, viteza și finisajul suprafeței |
| Uzura rapida | Suprafață de îmbinare rugoasă sau medii abrazive | Verificați starea suprafeței și compatibilitatea materialului |
| Deteriorări prin extrudare | Clearance sau presiune excesivă | Examinați presiunea, golul, designul de rezervă și materialul de etanșare |
| Deformarea etanșării | Instalare incorectă sau expunere la temperatură | Verificați procedura de asamblare și condițiile termice |
Alegerea unui furnizor înseamnă mai mult decât compararea prețurilor unitare. Un partener de etanșare de încredere ar trebui să fie capabil să înțeleagă aplicația, să recomande materiale adecvate, să mențină consistența dimensională și să ofere suport tehnic atunci când apar probleme.
Ningbo Taifno PTFE Plastic Products Co., Ltd.se concentrează pe produse de etanșare și plastic pe bază de PTFE și poate oferi soluții orientate spre aplicație pentru clienții care necesită componente de etanșare personalizate. Pentru cumpărătorii industriali, lucrul direct cu un producător poate simplifica comunicarea despre materiale, dimensiuni, profile și cerințe de producție.
Care este funcția principală a unei etanșări energizate cu arc de tip V?
Funcția sa principală este de a menține o interfață de etanșare controlată între două suprafețe de îmbinare. Mantaua din polimer asigură bariera de etanșare, în timp ce arcul furnizează forță de energizare continuă.
Sunt garniturile energizate cu arc de tip V potrivite pentru aplicații dinamice?
Da. În funcție de profil, material, configurația arcului, viteză, presiune și starea suprafeței, acestea pot fi proiectate pentru aplicații cu piston sau rotativ.
De ce este utilizat în mod obișnuit PTFE pentru etanșările cu arc?
PTFE oferă frecare scăzută și rezistență puternică la multe substanțe chimice. Diferiți compuși PTFE pot fi, de asemenea, proiectați pentru a îmbunătăți rezistența la uzură, rigiditatea și stabilitatea dimensională.
Poate fi personalizată o etanșare energizată cu arc de tip V?
Da. Personalizarea poate include dimensiuni, profil de etanșare, compus polimeric, material pentru arc, configurație de arc și alte cerințe specifice aplicației.
Ce informații ar trebui să furnizez atunci când solicit o ofertă de sigiliu?
Furnizați dimensiunile de etanșare, dimensiunile canelurilor, dacă sunt disponibile, presiunea de funcționare, temperatura, tipul de mișcare și viteza, mediul de etanșare, materialul arborelui sau ale alezajului, finisarea suprafeței și condițiile de funcționare așteptate. Desenele sau mostrele de sigiliu existente pot face, de asemenea, procesul de selecție mai precis.
Care este cel mai frecvent motiv pentru defecțiunea prematură a etanșării?
Defecțiunea prematură poate rezulta din dimensionare incorectă, materiale incompatibile, spațiu liber excesiv, finisare slabă a suprafeței, instalare necorespunzătoare, încărcare necorespunzătoare a arcului sau condiții de funcționare dincolo de domeniul de proiectare.
O etanșare energizată cu arc de tip V poate fi o soluție extrem de eficientă atunci când o aplicație necesită forță de etanșare controlată, frecare scăzută, rezistență chimică, rezistență la temperatură și performanță fiabilă în condiții de operare în schimbare. Profilul său de etanșare în formă de V și energizatorul cu arc lucrează împreună pentru a menține contactul, ținând cont în același timp de limitările materialelor de etanșare mai puțin elastice.
Cu toate acestea, etanșarea în sine este doar o parte a sistemului complet de etanșare. Selectarea corectă a materialului, configurația arcului, geometria canelurii, presiunea, temperatura, finisarea suprafeței, spațiul liber, instalarea și viteza de funcționare influențează toate performanța finală.
Pentru producătorii de echipamente, echipele de întreținere, distribuitorii și cumpărătorii industriali, selectarea etanșării energizate cu arc de tip V potrivite ar trebui, prin urmare, să înceapă cu cerințele aplicației, mai degrabă decât cu simpla alegere a unei dimensiuni standard. Un producător cu experiență tehnică poate ajuta la transformarea acelor parametri de funcționare într-o soluție practică de etanșare.
