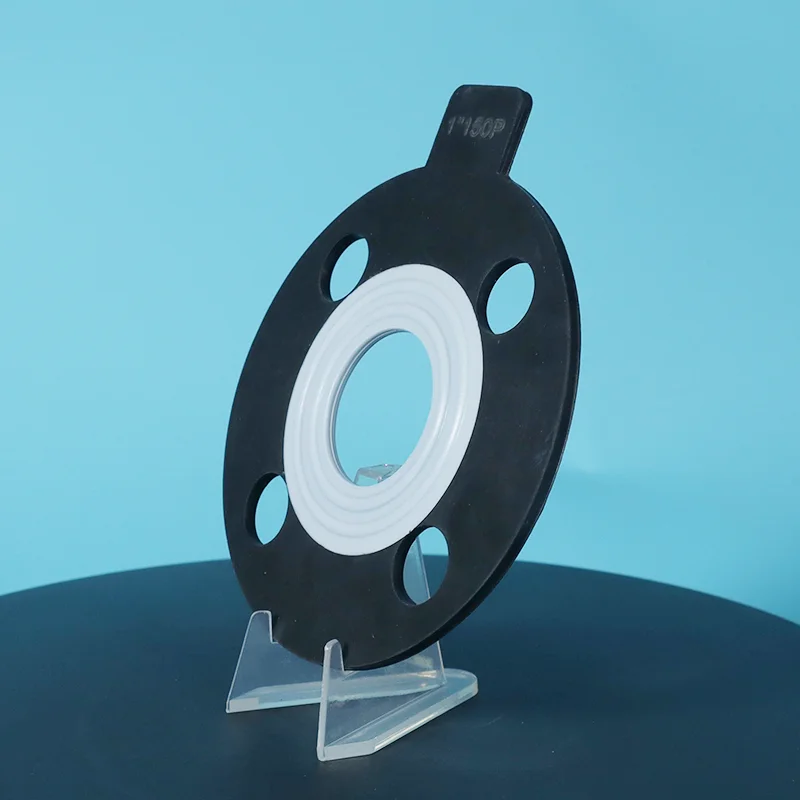

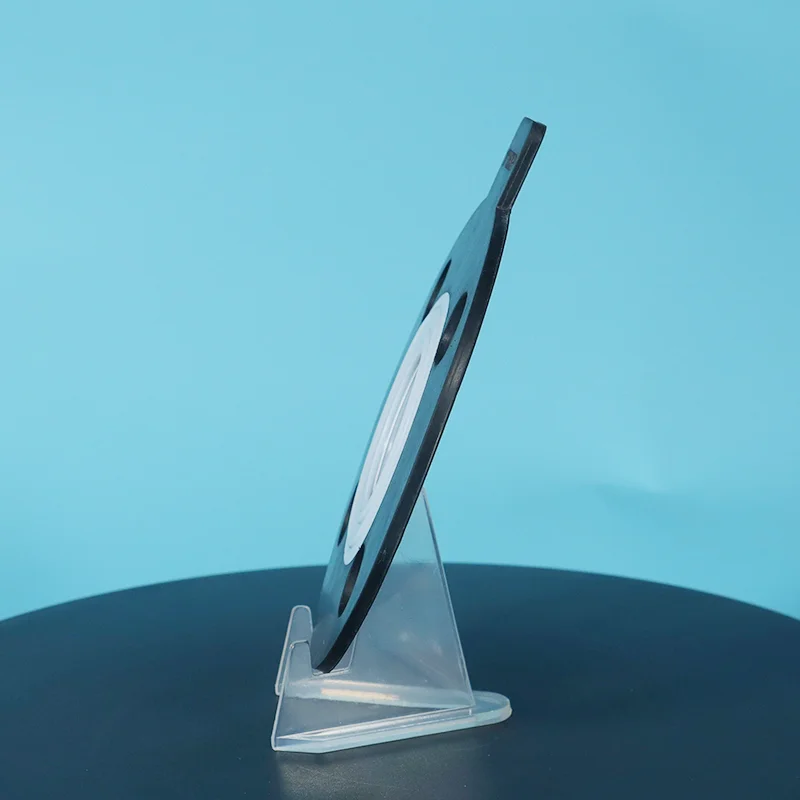

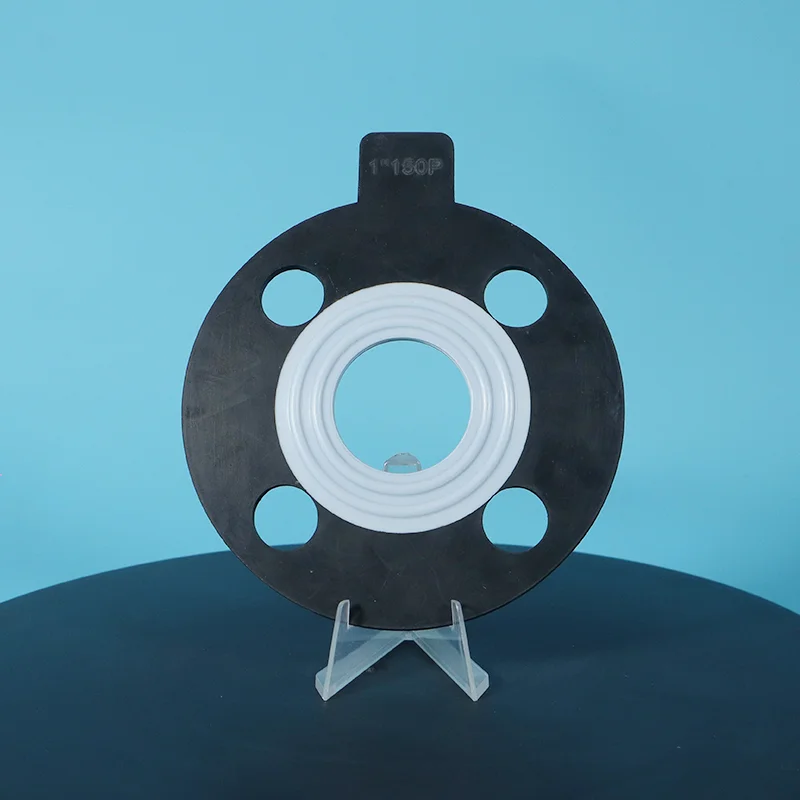

Garnitură din cauciuc pentru plic PTFE cu linie de filigran

Garnitura de cauciuc pentru plic PTFE cu linie de filigran este un  miez de cauciuc complet încapsulat în PTFE, cu un model de ondulare a apei (creț) pe fața de etanșare. Învelișul PTFE asigură rezistență chimică universală (pH 0-14). Suprafața ondulată a apei este cheia, oferă o etanșare fiabilă la un cuplu scăzut, prevenind deteriorarea flanșei pe flanșele din sticlă și din plastic.

Trimiteți dimensiunea, mediul și temperatura flanșei dvs. către Taifno, vă putem oferi soluții personalizate și prețuri directe din fabrică.

Ce este o garnitură de cauciuc pentru plic PTFE cu linie de filigran?

O garnitură acoperită cu cauciuc PTFE este o garnitură de etanșare compozită constând dintr-un miez de cauciuc complet încapsulat într-o acoperire PTFE, cu un model de ondulare a apei (creț) pe suprafața de etanșare. Acest design combină compresibilitatea cauciucului cu rezistența chimică a PTFE și prinderea de etanșare a unui model de suprafață zimțat.

Structura:

Miez de cauciuc: oferă compresibilitate, recuperare și adaptabilitate la flanșe neuniforme

Acoperire PTFE: oferă rezistență chimică universală (pH 0-14), suprafață antiaderentă și previne contaminarea mediului

Suprafața ondulată a apei: modelul zimțat pe fața de etanșare oferă o prindere de etanșare fiabilă la un cuplu scăzut al șuruburilor - previne alunecarea și reduce cerințele de încărcare a șuruburilor

Caracteristici cheie:

Etanșare cu cuplu redus: Suprafața ondulată a apei prinde partea flanșei cu o sarcină mai mică a șuruburilor decât PTFE neted, protejează flanșele fragile

Prietenos cu flanșe: miezul moale de cauciuc și acoperirea PTFE protejează flanșele din sticlă, din plastic și FRP

Rezistență chimică: învelișul PTFE oferă rezistență la pH 0-14, protejează miezul de cauciuc de atacul chimic

Compresibilitate: miezul de cauciuc umple neregularitățile flanșei și compensează relaxarea șuruburilor

Ghid de comparare și selecție

PTFE acoperit cu cauciuc vs PTFE expandat vs PTFE solid vs garnitură plic

Ghid de selecție rapidă

Opțiuni disponibile pentru miez de cauciuc

Aplicații primare

Specificatii tehnice

Proprietăți ale garniturii acoperite cu cauciuc PTFE

Asigurarea calității

Rășină PTFE virgină 100% — calitate constantă, lot după lot

Miez de cauciuc premium — elastomeri de înaltă calitate, cu trasabilitate completă

Încapsulare completă — PTFE acoperă complet miezul de cauciuc — fără cauciuc expus

Clasele conforme cu FDA disponibile — clasele EPDM și silicon îndeplinesc cerințele FDA

Trasabilitate completă — certificate de materiale disponibile la cerere

Dimensiuni personalizate — disponibile în dimensiuni standard ale flanșei și dimensiuni personalizate

Timp de livrare — dimensiuni standard 5-10 zile; dimensiuni personalizate 10-15 zile

Studiu de caz

La o fabrică de producție de pesticide din Zhejiang, un reactor căptușit cu sticlă a fost supus unor condiții de procesare chimică exigente, cu cicluri zilnice de presiune între -0,09 MPa vid și 0,8 MPa presiune de azot.

Din cauza fluctuațiilor repetate ale vidului și ale presiunii pozitive, garniturile originale au suferit de o recuperare insuficientă și o relaxare a tensiunii de etanșare, ducând la defecțiuni frecvente de etanșare și probleme de scurgere care au afectat producția continuă.

Pentru a îndeplini cerințele de rezistență chimică, recuperare la compresie și performanță dinamică de etanșare, au fost instalate ca soluție de înlocuire garnituri încapsulate cu miez de cauciuc PTFE cu o suprafață de etanșare zimțată. Stratul exterior din PTFE oferă o rezistență excelentă la substanțele chimice corozive, în timp ce miezul de cauciuc oferă o elasticitate superioară și o compensare a compresiei, permițând garniturii să se adapteze la schimbări repetate de vid și presiune.

După înlocuire, reactorul a funcționat în mod fiabil timp de peste 1 an, fără scurgeri sau defecțiuni de etanșare, îmbunătățind semnificativ stabilitatea echipamentului și fiabilitatea operațională.

FAQ

Î: Ce este o garnitură de cauciuc plic PTFE cu linie de filigran și când ar trebui să o folosesc?

R: O garnitură acoperită cu cauciuc PTFE constă dintr-un miez de cauciuc complet încapsulat într-un înveliș PTFE, cu un model de suprafață cu ondulare a apei (creț) pe fața de etanșare. Miezul de cauciuc asigură compresibilitate și recuperare, conformându-se cu flanșele inegale și compensând relaxarea șuruburilor.

Acoperirea cu PTFE oferă rezistență chimică și previne contaminarea mediului. Suprafața ondulată a apei oferă o prindere de etanșare fiabilă la un cuplu scăzut al șuruburilor.

Folosește-l când: Flanșe căptușite cu sticlă, flanșe din plastic, flanșe FRP, etanșare cu cuplu redus necesară, suprafețe neuniforme sau deteriorate ale flanșelor, aplicații care necesită atât rezistență chimică, cât și compresibilitate.

Când NU să-l folosești: Temperaturi extreme peste +200°C (utilizați PTFE expandat sau cu manta metalică), aplicații în care miezul de cauciuc nu este compatibil cu mediul (verificați compatibilitatea chimică) sau servicii de înaltă presiune care necesită rezistență extremă la explozie.

Î: PTFE acoperit cu cauciuc vs PTFE expandat, pe care ar trebui să aleg pentru flanșele căptușite cu sticlă?

R: Ambele sunt excelente pentru flanșe căptușite cu sticlă, dar servesc priorități diferite.

acoperit cu cauciuc PTFE: miezul de cauciuc asigură compresibilitate și recuperare maximă. Suprafața ondulată de apă oferă aderență de etanșare la cel mai mic cuplu. Acoperirea cu PTFE oferă rezistență chimică.

Cel mai bine atunci când: aveți nevoie de protecție maximă a flanșei, cel mai mic cuplu posibil, iar materialele de cauciuc ale miezului sunt compatibile cu suportul dumneavoastră.

PTFE expandat (ePTFE): PTFE pur, fără miez de cauciuc. Se conformează neregularităților flanșei. Rezistență chimică excelentă și interval de temperatură.

Cel mai bine când: suportul dvs. nu este compatibil cu niciun miez de cauciuc, aveți nevoie de conformitate FDA/USP sau aveți nevoie de compatibilitate chimică mai largă.

Regula rapidă:

Cel mai mic cuplu + compatibilitate cauciuc → acoperit cu cauciuc PTFE.

Compatibilitate chimică + conformitate cu FDA → ePTFE.

Î: Care sunt limitările – și care sunt cele mai frecvente greșeli?

O: Temperatură: -180°C până la +200°C (în funcție de miezul de cauciuc).

Chimic: pH 0-14, acoperirea cu PTFE oferă rezistență universală, dar miezul de cauciuc are limitări chimice.

Presiune: Mai joasă decât garniturile cu miez metalic, nu pentru presiuni extrem de înalte.

Trei greșeli comune:

(1) Folosirea unui miez de cauciuc greșit pentru suport: Acoperirea cu PTFE protejează miezul de cauciuc, dar dacă PTFE este deteriorat, miezul de cauciuc trebuie să fie compatibil cu mediul.

(2) Strângere excesivă: miezul de cauciuc este moale; compresia excesivă poate deteriora stratul de PTFE; utilizați un cuplu scăzut cu o instalare controlată.

(3) Depășirea limitelor de temperatură: limita de temperatură a miezului de cauciuc este mai mică decât învelișul PTFE; limita generală a garniturii este stabilită de miezul de cauciuc, nu de PTFE.
