Producător de garnituri PTFE de înaltă performanță

În plus față degarnituri standard din PTFE, Taifnooferă, de asemenea, garnituri plic PTFE. Cu peste 20 de ani de experiență în industrie, avem capacități complete în cercetare și dezvoltare, producție și vânzări; produsele noastre sunt compatibile cu un interval de pH de 0-14, potrivite pentru o gamă largă de temperaturi și oferă o valoare raportată la costuri.

Ce sunt garniturile pentru plicuri din PTFE?

Garniturile anvelope din PTFE sunt garnituri de etanșare compozite constând dintr-o manta exterioară din PTFE care încapsulează un miez de umplutură compresibil. Mantaua din PTFE oferă rezistență chimică universală (pH 0-14). Miezul de umplutură oferă compresibilitate, rezistență și adaptabilitate la neregulile flanșei.

Problema pe care o rezolvă: Garniturile standard din PTFE sunt rigide și scumpe. Garniturile de cauciuc se degradează în substanțele chimice. Flanșele căptușite cu sticlă au suprafețe neuniforme pe care garniturile standard nu le pot etanșa. Garniturile plic le rezolvă pe toate trei.

Ce tipuri de serie poate oferi Taifno?

Tip A — Tip cu fantă

Tip B - Tip prelucrat

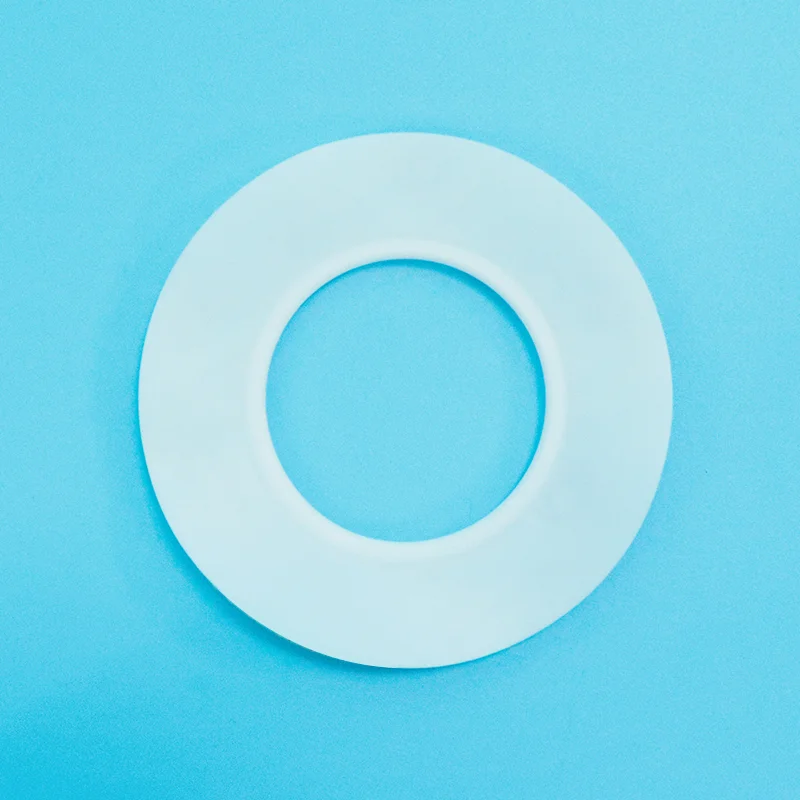

Tip C — Tip pliabil

Ghid de selecție rapidă

Domeniul de aplicare

Aplicații primare

De ce flansele căptușite cu sticlă au nevoie de garnituri pentru plic?

Flanșele căptușite cu sticlă au suprafețe ondulate, neuniforme datorită procesului de acoperire a sticlei. Garniturile standard din PTFE necesită un cuplu ridicat al șuruburilor pentru a etanșa - ceea ce sparge stratul de sticlă fragil.

Garniturile plic rezolvă acest lucru:

Etanșare cu cuplu redus- previne crăparea sticlei

Conformabilitatea— compensează suprafețele ondulate și neuniforme

Jachetă din PTFE— tratează mediile agresive

Miez compresibil— absoarbe neregulile flanșei

Beneficii cheie

1. Rezistență chimică universală

Jacheta din PTFE rezistă aproape tuturor substanțelor chimice cu pH 0-14, acizi puternici, alcalii, solvenți, hidrocarburi, clor și multe altele. Miezul de umplutură este complet protejat și nu intră niciodată în contact cu mediul.

2. Etanșare cu cuplu scăzut

Garniturile plic etanșează la un cuplu semnificativ mai mic decât garniturile solide din PTFE - protejând flanșele fragile din sticlă și plastic de deteriorare.

3. Conformabilitatea la flanșe neuniforme

Miezul compresibil compensează suprafețele ondulate, zgârieturile, zgârieturile, deformarea flanșei și deformarea.

4. Avantaj de cost

Garniturile tip plic A costă cu 30-50% mai puțin decât garniturile PTFE solide de aceeași dimensiune, oferind rezistență chimică la o fracțiune din cost.

5. Grade compatibile cu FDA disponibile

Jacheta din PTFE respectă FDA 21 CFR 177.1550. Miezuri de umplutură de calitate alimentară disponibile pentru aplicații alimentare și farmaceutice.

FAQ

Î: Ce este o garnitură de plic PTFE și când ar trebui să o folosesc?

R: O garnitură de plic PTFE constă dintr-o manta exterioară din PTFE care încapsulează un miez de umplutură compresibil. Mantaua din PTFE oferă rezistență chimică universală (pH 0-14, până la +200°C), în timp ce miezul de umplutură oferă compresibilitate și rezistență.

Folosiți garnituri plic atunci când:Aveți nevoie de rezistență chimică pe flanșe neuniforme sau căptușite cu sticlă, aveți nevoie de etanșare cu cuplu redus pentru a proteja suprafețele fragile, aveți nevoie de rezistență chimică rentabilă (30-50% mai puțin decât PTFE solid) sau aveți nevoie de materiale conforme FDA pentru aplicații alimentare/farmaceutice.

Când NU trebuie utilizat:Presiune extrem de ridicată (utilizați manta metalică), abur la temperatură ridicată peste +200°C sau aplicații care necesită puritate chimică absolută fără miez de umplutură (utilizați PTFE solid).

Î: Tip A vs Tip B vs Tip C, pe care ar trebui să aleg?

R: Trei tipuri pentru trei aplicații diferite:

Tip A (slit): Cel mai economic (30-50% mai puțin decât PTFE solid). Presiune de până la 4,0 MPa. Cel mai bun pentru servicii chimice generale de joasă presiune.

Tip B (prelucrat): Fără fantă, miez de umplutură complet încapsulat. Presiune de până la 5,0 MPa. Diametrul interior se poate potrivi cu alezajul flanșei pentru a preveni turbulențele fluxului. Cel mai bun pentru servicii chimice critice de presiune medie-înaltă.

Tip C (pliabil): Miezul din metal ondulat oferă recuperare cu arc înapoi și rezistență la explozie. Recomandat pentru DN350+. Cel mai bun pentru presiune înaltă, ciclu termic, flanșe cu diametru mare și risc de erupție.

Regula rapidă:

Economie + presiune joasă → Tip A.

Integritatea etanșării + presiune medie-înaltă → Tip B.

Performanță ridicată + diametru mare → Tip C.

Î: Care sunt limitele și greșelile frecvente ale garniturii anvelopelor din PTFE?

O:Temperatură: Până la +200°C (limită PTFE - umplutura poate limita mai mică în funcție de materialul miezului).

Presiune: Tip A până la 4,0 MPa, Tip B până la 5,0 MPa, Tip C cel mai mare.

Chimic: pH 0-14 rezistenta universala, incompatibil cu metale alcaline topit sau fluor elementar la temperaturi ridicate.

Trei greșeli comune:

(1) Strângere excesivă pe flanșe căptușite cu sticlă: garniturile plic etanșează la un cuplu mai mic decât PTFE solid; compresia excesivă deteriorează mantaua din PTFE și poate crăpa căptușelile de sticlă. Utilizați o cheie dinamometrică și urmați specificațiile producătorului flanșei.

(2) Folosind tipul A în serviciu de înaltă presiune: peste 4,0 MPa, garnitura se poate deforma sau defecta; utilizați tipul B sau C.

(3) Nerestrângerea după schimbările de temperatură: PTFE are dilatare/contracție termică; pentru temperaturi de funcționare peste 100°C, strângeți din nou șuruburile la temperatura camerei. Includem specificațiile de instalare la fiecare comandă.
