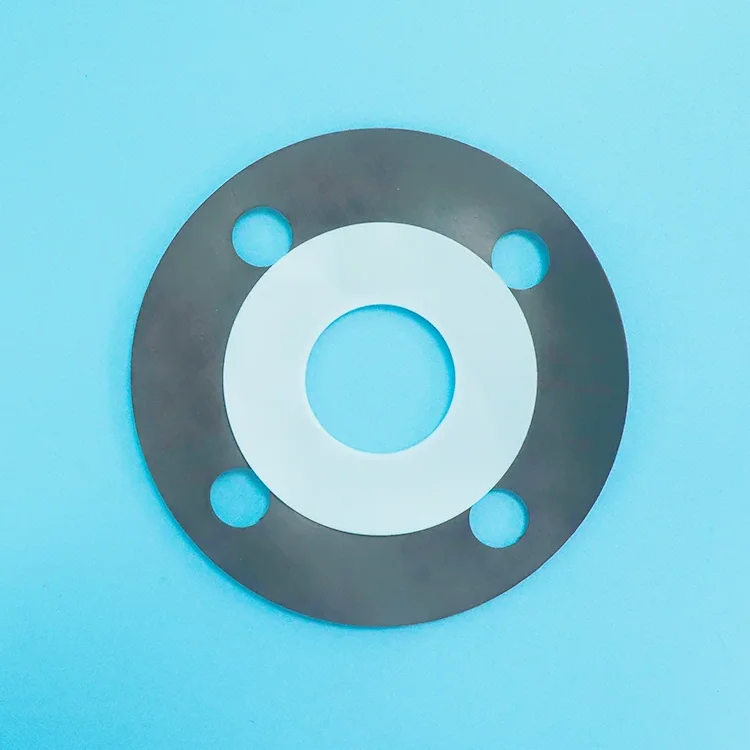

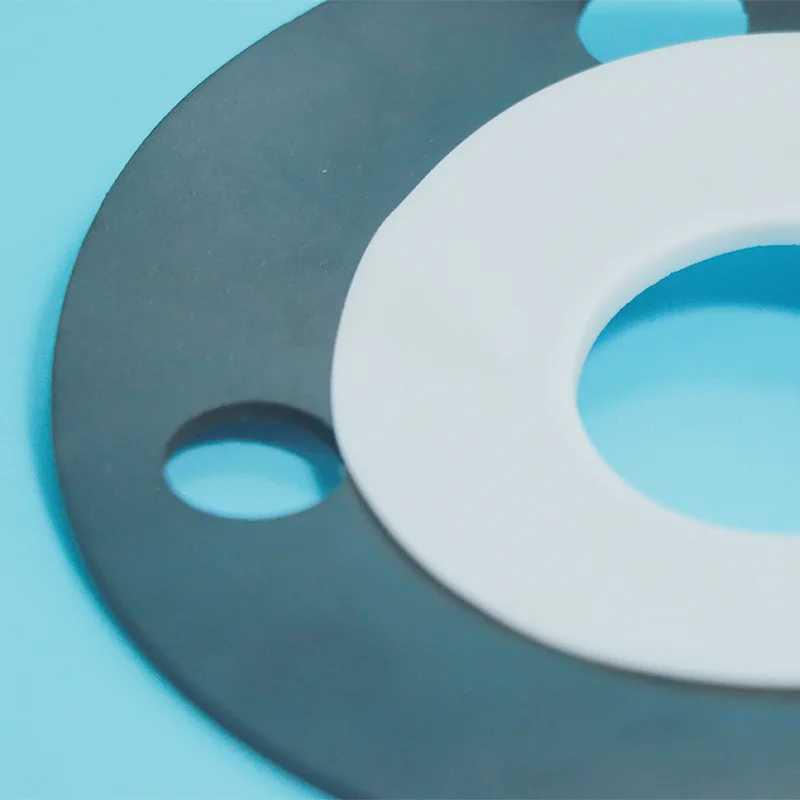

Garnitura plic PTFE tip B

Garnitura anvelopă din PTFE de tip B este prelucrată din bloc de PTFE într-o secțiune transversală pătrată, încapsulând complet miezul de umplutură fără fante. Integritate de etanșare mai bună decât tipul A. Cost mai mic decât PTFE solid.

Trimiteți dimensiunea flanșei și suportul dvs. către Taifno, suntem un producător profesionist și vă putem oferi soluții personalizate.

Ce este garnitura plic PTFE tip B?

O garnitură de tip plic PTFE de tip B constă dintr-o manta exterioară din PTFE prelucrată din bloc sau foaie solidă de PTFE, care încapsulează complet un miez de umplutură moale. Spre deosebire de tipul A (care are o fante tăiată de la marginea exterioară), tipul B este prelucrat cu o secțiune transversală pătrată și nu are fantă - miezul de umplutură este complet etanșat în plicul PTFE.

Structura:

Manta PTFE: prelucrată din bloc sau foaie de PTFE într-o secțiune transversală pătrată, încapsulând complet miezul de umplutură fără fante expusă

Miez de umplutură: material nemetalic, cum ar fi foaia de cauciuc fără azbest, fibră comprimată sau foaia compozită de grafit

Construcție de tip B: plic complet cu secțiune transversală pătrată prelucrată, fără fantă, fără umplutură expusă, o mai bună integritate a etanșării

Caracteristici cheie:

Fără fantă: miezul de umplere este complet etanșat în mantaua din PTFE, fără punct slab expus

Integritate mai bună a etanșării: construcția prelucrată oferă performanțe superioare de etanșare în comparație cu tipul A

Potrivirea diametrului interior: diametrul interior poate fi prelucrat pentru a se potrivi cu orificiul flanșei, prevenind turbulențele de curgere și reducând eroziunea

Ghid de comparare și selecție

Tip A vs Tip B vs Tip C vs PTFE solid

Ghid de selecție rapidă

Aplicații primare

Specificatii tehnice

Proprietăţile garniturii plicului tip B PTFE

Opțiuni de umplere disponibile

Studiu de caz

La o fabrică petrochimică mare din Shanghai, supapa conductei de evacuare a unui compresor de gaz de cracare cu etilenă (Clasa 300) a funcționat în condiții de funcționare care conțineau H₂S, cu expunere la medii corozive, temperaturi ridicate, fluctuații de presiune și cicluri frecvente de pornire-oprire. Garniturile originale spiralate și-au pierdut treptat performanța de etanșare în timpul funcționării pe termen lung din cauza coroziunii materialelor de înfășurare și a componentelor de umplutură, creând riscuri potențiale de scurgere și crescând cerințele de întreținere.

Pentru a face față acestor provocări, fabrica a înlocuit garniturile existente cu garnituri de tip B încapsulate în PTFE. Dispunând de un miez de umplutură flexibil complet acoperit cu PTFE, acest design oferă o rezistență excelentă la H₂S, acizi, alcalii și alte substanțe chimice agresive, prevenind în același timp contactul direct între mediul de proces și materialul de umplutură intern. Miezul compresibil oferă, de asemenea, performanțe de recuperare îmbunătățite, permițând garniturii să compenseze neregulile flanșei și fluctuațiile de presiune în timpul funcționării.

După instalare, garniturile încapsulate cu PTFE de tip B au obținut o performanță stabilă de etanșare în aplicația supapei de evacuare a compresorului de gaz de cracare cu etilenă. De-a lungul ciclului de 4 ani, sistemul a menținut zero scurgeri, demonstrând fiabilitatea pe termen lung a tehnologiei de garnituri încapsulate în PTFE în aplicațiile solicitante de etanșare petrochimică, reducând în același timp frecvența de întreținere și îmbunătățind siguranța operațională.

FAQ

Î: Ce este o garnitură de plic PTFE de tip B și când ar trebui să o folosesc?

R: A garnitura plic din PTFE de tip B este o manta de PTFE prelucrată cu o secțiune transversală pătrată, care încapsulează complet un miez de umplutură moale fără fante. Plicul complet oferă o integritate superioară de etanșare în comparație cu Tipul A (tip cu fantă), fără miez de umplutură expus, fără un potențial punct slab. Diametrul interior poate fi prelucrat pentru a se potrivi cu alezajul flanșei, prevenind turbulențele de curgere.

Folosiți tipul B când: Aveți nevoie de o fiabilitate de etanșare mai bună decât tipul A pentru servicii corozive la presiune medie spre înaltă (până la 5,0 MPa), dar nu doriți să plătiți pentru PTFE solid.

Când NU trebuie să utilizați tipul B: Aplicații cu presiune scăzută, sensibile la costuri, în care tipul A este suficient. Pentru servicii de înaltă presiune sau de diametru mare, luați în considerare tipul C. Pentru puritate chimică maximă și fără risc de permeație, luați în considerare PTFE solid.

Î: Tip B față de garnitură PTFE solidă, pe care ar trebui să o aleg?

R: Tipul B (plic) oferă rezistență chimică de la mantaua din PTFE cu compresibilitate din miezul de umplutură, la un cost mai mic decât PTFE solid.

Cu toate acestea, miezul de umplutură poate fi atacat dacă mediul pătrunde prin mantaua de PTFE în timp. Garnitura solidă din PTFE oferă rezistență chimică și puritate maximă, fără miez de umplutură, fără risc de permeație.

Dar costă mult mai mult și este mai puțin rezistent (nici un miez de umplutură pentru a oferi înapoi elastic).

Regula rapidă:

Presiune medie, conștient de costuri, servicii corozive → Tip B.

Presiune înaltă, ultrapură, serviciu critic, fără risc de permeare acceptabil → PTFE solid.

Î: Care sunt limitările și care sunt cele mai frecvente greșeli?

O: Temperatură: Până la +200°C.

Presiune: Până la 5,0 MPa (50 bar).

Chimic: pH 0-14 rezistenta universala, NU este compatibil cu metale alcaline topit sau fluor elementar la temperaturi ridicate. PTFE poate fi pătruns de unele substanțe chimice (acid azotic, clor, oxid de etilenă) în timp.

Greșeli frecvente:

(1) Folosirea tipului B în aplicații în care mediul pătrunde în PTFE: unele substanțe chimice pot pătrunde prin PTFE în timp și pot ataca miezul de umplere, înlocuiți garniturile în mod regulat sau utilizați garnituri solide din PTFE.

(2) Strângerea excesivă: compresia excesivă poate deteriora mantaua din PTFE, utilizați un cuplu controlat.

(3) Selectare greșită a dimensiunii: tipurile A și B sunt recomandate pentru dimensiuni de până la DN500, pentru diametre mai mari, tipul C este preferat.
