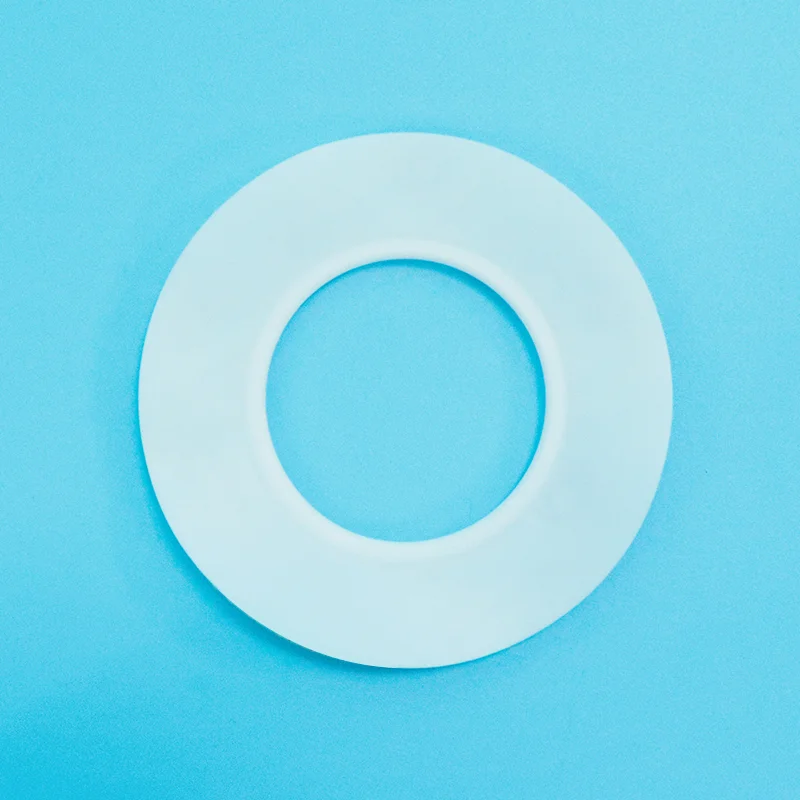

Garnitura plic PTFE tip C

Garnitura plic din PTFE de tip C are o inserție ondulată din oțel inoxidabil (304/316) complet încapsulată în PTFE. Oferă o rezistență excelentă și rezistență la explozie, rezistă la temperaturi de până la 200°C și este potrivit pentru un interval de pH de 0-14. Dacă sunteți în căutarea unui producător și furnizor de încredere, luați în considerare Taifno, vă rugăm să nu ezitați să ne contactați.

Trimite o anchetă

Descriere produs

Taifno este un producător profesionist de garnituri pentru plic PTFE de tip C. Deținem certificări ISO 9001 și ISO 14001, iar produsele noastre respectă standardele internaționale de autoritate, cum ar fi CE și FDA; oferim, de asemenea, personalizare pe baza cerințelor specifice ale industriei și a condițiilor de operare.

Garnitura de tip C constă dintr-un plic de PTFE combinat cu un miez ondulat din oțel inoxidabil (disponibil în oțel inoxidabil 304 sau 316). Miezul metalic armat nu numai că îmbunătățește rezistența structurală, dar oferă și rezistență și îmbunătățește rezistența la fluctuațiile de presiune și ciclurile termice.

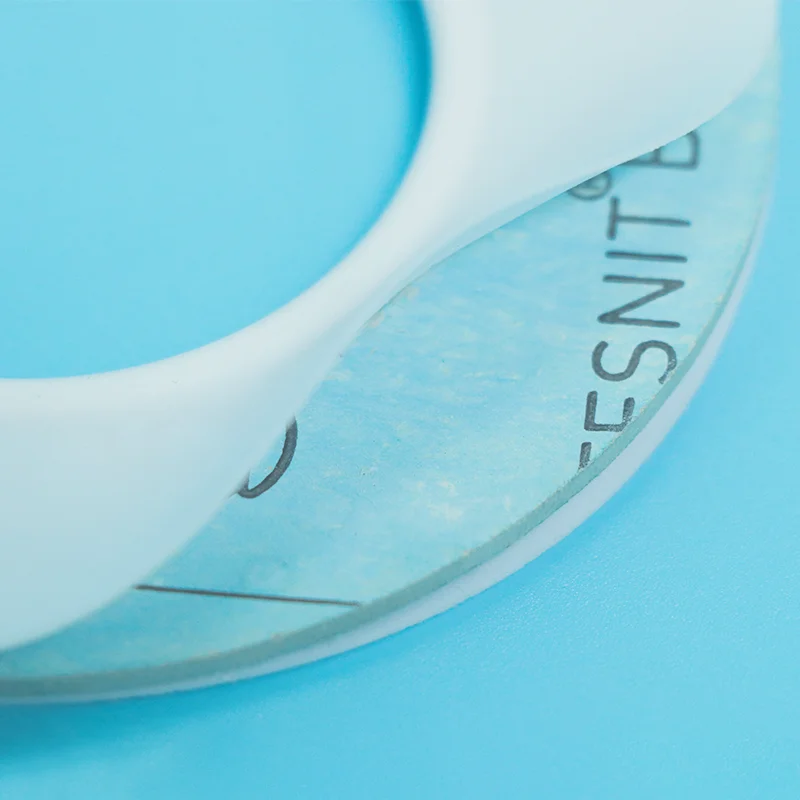

Type C PTFE Envelope Gasket

Cum funcționează garnitura plic PTFE tip C?

Garnitura plic PTFE de tip C este o soluție de etanșare întărită concepută pentru medii de operare de înaltă presiune și solicitante. Dispune de un strat exterior de PTFE combinat cu un miez de armare ondulat din oțel inoxidabil, creând o structură compozită care oferă atât rezistență chimică, cât și rezistență mecanică.

Structura garniturii include:

Stratul exterior PTFE: Mantaua din PTFE înconjoară complet armătura metalică internă, creând o suprafață de etanșare rezistentă la coroziune. Protejează inserția metalică de contactul direct cu mediile agresive, menținând în același timp rezistența excelentă a PTFE la acizi, alcalii, solvenți și alte substanțe chimice.

Armătură din oțel inoxidabil ondulat: Inserția internă din oțel inoxidabil 304 sau 316 ondulat funcționează ca un element de sprijin flexibil. Designul său asemănător cu arc permite garniturii să se refacă după compresie, să mențină presiunea de etanșare și să reziste la deformare la sarcini fluctuante.

Design de etanșare ranforsat: Combinația dintre PTFE și un miez de metal ondulat permite construcției de tip C să mențină performanța de etanșare în timpul schimbărilor de presiune, expansiunii termice și ciclurilor de operare repetate. Armatura metalica imbunatateste stabilitatea si reduce riscul de extrudare sau explozie in aplicatii solicitante.

Avantaje cheie ale performanței:

Performanță îmbunătățită de recuperare: Inserția ondulată din oțel inoxidabil asigură o recuperare elastică continuă, ajutând garnitura să mențină forța de etanșare după compresii repetate și schimbări de temperatură.

Rezistență îmbunătățită la presiune: Miezul metalic armat susține stratul de PTFE și previne deformarea excesivă, făcându-l potrivit pentru aplicații cu presiuni mai mari decât garniturile standard cu miez moale.

Potrivit pentru aplicații cu flanșe mari: Suportul structural suplimentar face din garnitura anvelopa tip C PTFE o alegere ideala pentru flansele cu diametru mare, in special sistemele DN350+ unde modelele conventionale ale garniturii pot lipsi suficienta rigiditate.

Ghid de comparare și selecție

Tip C vs Tip A vs Tip B vs Metal Jacketed vs Solid PTFE

Caracteristica	Tip C (metal ondulat)	Tip A (slit)	Tip B (prelucrat)	Îmbrăcat metalic	PTFE solid
Constructii	Metal ondulat + PTFE	Slit + umplutură moale	Prelucrat + umplutură moale	Miez metalic + capac PTFE	PTFE dintr-o bucată
Spring-back	★★★★★ excelent	★★★☆☆	★★★☆☆	★★★★☆	★★☆☆☆
Rezistență la explozie	★★★★★ excelent	★★☆☆☆	★★★☆☆	★★★★★	★★☆☆☆
Capacitate de presiune	★★★★★ cel mai înalt	★★☆☆☆	★★★☆☆	★★★★★	★★★☆☆
Rezistenta chimica	★★★★★ pH 0-14	★★★★☆	★★★★★	★★★★☆	★★★★★
Cost	$$$	$	$$	$$$	$$$$
Cel mai bun pentru	Presiune mare, ciclu termic, diametru mare	Presiune joasă, produse chimice generale	Presiune medie, serviciu critic	Presiune extremă, temperatură ridicată	Puritate chimică maximă

Ghid de selecție rapidă

Dacă aplicația dvs. este...	Alege...	De ce
Presiune mare, diametru mare (DN350+), ciclu termic	Tip C	Miezul din metal ondulat oferă elasticitate înapoi + rezistență structurală
Presiune scăzută, produse chimice generale, conștient de costuri	Tip A	Cel mai economic
Presiune medie-înaltă, serviciu critic, integritate de etanșare mai bună	Tip B	Plic plin, fără fantă
Presiune extremă, temperatură ridicată, risc de explozie	Îmbrăcat metalic	Miez metalic solid
Puritate chimică maximă, fără risc de penetrare	PTFE solid	Fără umplutură sau miez metalic

Aplicații primare

Industrie	Aplicație	De ce tipul C
Prelucrare chimică	Linii de înaltă presiune, flanșe cu diametru mare, ciclu termic	Miezul metalic oferă rezistență la explozie și la explozie
Petrol și gaze	Flanșe de conducte de înaltă presiune, echipamente pentru capul puțului	Rezistență la explozie, capacitate de înaltă presiune
Generare de energie	Sisteme de abur, flanșe de ciclu termic	Miezul metalic menține etanșarea la schimbările de temperatură
Celuloză și hârtie	Digestoare cu diametru mare, cazane de recuperare	Capacitate de diametru mare + rezistență chimică

Factory Factory Factory Factory

Specificatii tehnice

Proprietăți ale garniturii plicului tip C PTFE

Parametru	Valoare
Interval de temperatură	Până la +200°C
Limita de presiune	Mai mare decât tipul A/B - depinde de design și miezul metalic
Interval pH	0-14 — rezistență chimică universală
Material miez metalic	304 SS, 316 SS (standard), Hastelloy, Inconel la cerere
Tip de miez	Inserție din metal ondulat
Dimensiune recomandată	DN350+
Material	Manta PTFE + miez ondulat din otel inoxidabil

Opțiuni disponibile pentru miez metalic

Material de bază	Cel mai bun pentru
Oțel inoxidabil 304	Serviciu chimic general, aplicații standard
Oțel inoxidabil 316	Rezistență la coroziune îmbunătățită - substanțe chimice agresive, apă sărată
Oțel inoxidabil 316L	Rezistență sporită la coroziune - medii acide
Hastelloy® C-276	Rezistență extremă la coroziune - substanțe chimice foarte agresive, acizi
Inconel®	Rezistență la temperaturi ridicate - căldură extremă (+200°C+)

Asigurarea calității

1. Rășină PTFE virgină 100%.

Asigură calitate stabilă, rezistență chimică excelentă și performanță de etanșare constantă lot după lot.

2. Miez premium din oțel inoxidabil

Fabricat din oțel inoxidabil 304/316 rezistent la coroziune pentru a oferi rezistență ridicată și suport fiabil la presiune și cicluri termice.

3. Încapsulare completă cu PTFE

Sigilează complet inserția metalică, prevenind riscul de coroziune și asigurând o durată lungă de viață.

4. Design de armătură ondulată

Oferă recuperarea elastică înapoi, menține forța de etanșare și îmbunătățește rezistența la fluctuațiile de presiune.

5. Trazabilitatea materialului

Certificatele de material și înregistrările de producție sunt disponibile la cerere.

6. Dimensiuni personalizate și livrare rapidă

Sunt disponibile dimensiuni standard ale flanșei și dimensiuni personalizate. Dimensiuni standard: 5–10 zile; dimensiuni personalizate: 10–15 zile.

Test Test Test Test

FAQ

Î: Ce este o garnitură pentru plic PTFE de tip C și când ar trebui să o folosesc?

R: O garnitură tip plic PTFE de tip C are o inserție metalică ondulată din oțel inoxidabil, complet încapsulată într-o manta de PTFE. Miezul din metal ondulat oferă recuperare cu elastic, rezistență la explozie și integritate structurală la presiune ridicată și cicluri termice.

Utilizați tipul C când:Serviciu de înaltă presiune, flanșe cu diametru mare (DN350+), condiții de ciclu termic și aplicații în care rezistența la explozie este critică.

Când NU trebuie să utilizați tipul C:Servicii chimice generale de joasă presiune (Tipul A este mai economic), flanșe cu diametru mic (Tipul A sau B sunt mai rentabile) sau aplicații care necesită puritate chimică maximă fără conținut de metal (PTFE solid).

Î: Tip C vs garnitură cu manta metalică, pe care ar trebui să o aleg?

R: Tipul C și garniturile cu manta metalică au ambele miezuri metalice, dar servesc aplicații diferite.

Tip C (miez de metal ondulat): complet încapsulat în PTFE, fără metal expus, ideal pentru servicii chimice unde este necesară rezistența chimică a PTFE. Cel mai bun pentru presiune moderată-înaltă, ciclu termic și flanșe cu diametru mare.

Garnituri cu manta metalica: miezul metalic acoperit parțial sau complet cu PTFE sau alte materiale, oferă o capacitate de presiune extremă și rezistență la temperaturi ridicate. Cel mai bun pentru presiune extremă, temperatură ridicată (+260°C+) și aplicații în care PTFE s-ar înmuia sau s-ar strecura.

Regula rapidă:

Serviciu chimic, presiune moderată-înaltă, ciclu termic → Tip C.

Presiune extremă, temperatură extremă → Înveliș metalic.

Î: Care sunt limitările și care sunt cele mai frecvente greșeli?

O: Temperatură: Până la +200°C (limită PTFE).

Presiune: Mai mare decât tipul A/B, depinde de design și grosimea miezului metalic.

Dimensiune: Recomandat pentru DN350 și mai sus, miezul metalic ondulat oferă rezistență structurală pentru diametre mari. Nerecomandat pentru flanșe cu pereți subțiri sau fragile, miezul metalic este rigid și poate provoca daune dacă este prea strâns.

Greșeli frecvente:

(1) Utilizarea tipului C pe flanșe cu pereți subțiri sau căptușite cu sticlă fără control al cuplului: miezul metalic rigid poate crăpa suprafețe fragile; utilizați un cuplu scăzut cu o instalare controlată.

(2) Strângere excesivă: miezul metalic asigură forța de etanșare; compresia excesivă deteriorează mantaua din PTFE.

(3) Selectare greșită a mărimii: Tipul C este recomandat pentru DN350+; pentru dimensiuni mai mici, tipul A sau B poate fi mai economic.
