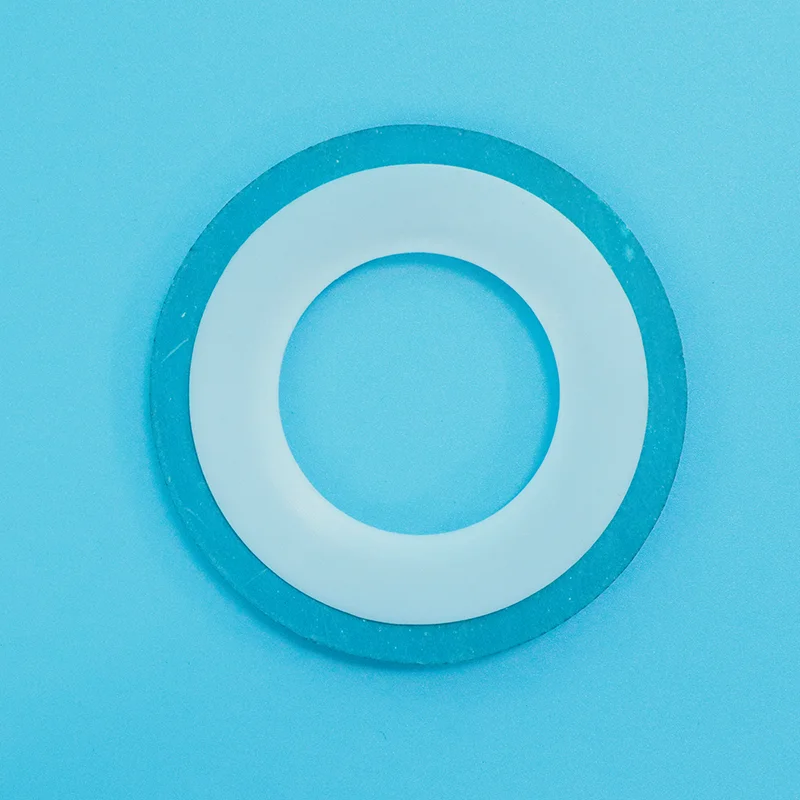

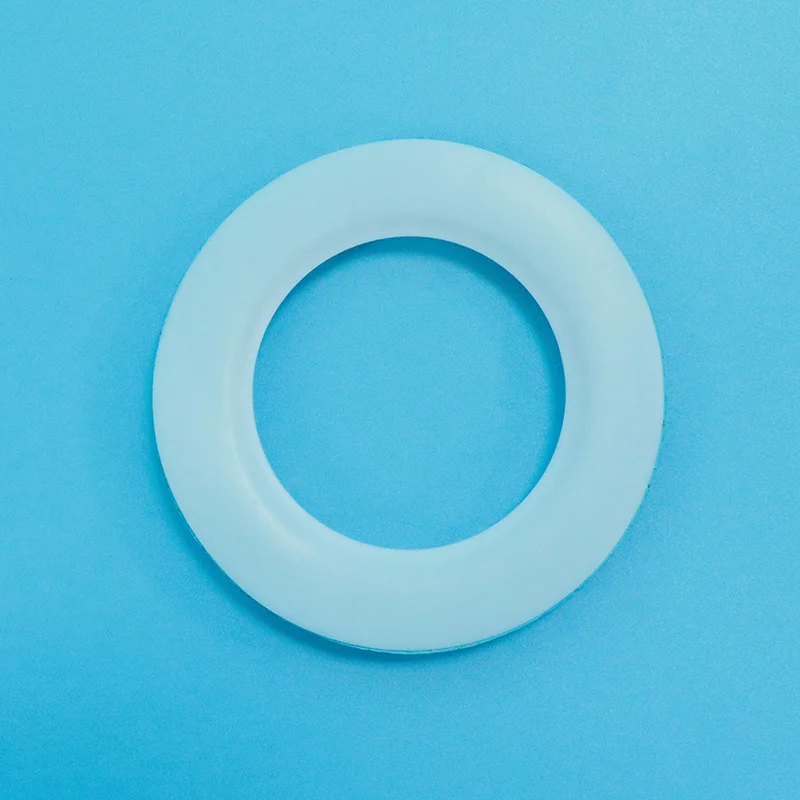

Garnitură pentru plic tip A din PTFE

Dacă sunteți în căutarea unei garnituri de plic PTFE de înaltă calitate, puteți alege Taifno ca furnizor și partener pe termen lung. Acest produs are un miez de umplutură moale învelit într-o manta de PTFE cu o fante tăiată de la marginea exterioară la orificiul interior. Disponibil în dimensiuni de până la DN500. Factor de garnitură m=2,5, tensiune minimă de așezare y=20 MPa.

Ce este garnitura plic PTFE tip A?

O garnitură de tip plic PTFE de tip A constă dintr-o manta exterioară din PTFE cu un miez de umplutură moale în interior. Mantaua din PTFE este tăiată de la marginea exterioară spre interior până la orificiul interior, permițând introducerea miezului de umplutură.

Structura:

Manta PTFE: confecționată din foaie sau țeavă de PTFE (de obicei, 0,8-1,0 mm grosime), cu fantă de la marginea exterioară la aproximativ 1,5-2 mm de orificiul interior

Miez de umplutură: material nemetalic, cum ar fi foaia de cauciuc fără azbest, fibră comprimată sau foaia compozită de grafit

Construcție de tip A: Designul cu fantă face inserarea miezului de umplutură simplă - reducând complexitatea și costurile de fabricație

Caracteristici cheie:

Manta PTFE: oferă rezistență chimică universală (pH 0-14), suprafață antiaderentă și protejează miezul de umplutură de atacul chimic

Miez de umplutură: oferă compresibilitate, rezistență și capacitatea de a se conforma neregularităților flanșei

Economic: cost de producție mai mic decât tipul B sau C — rentabil pentru serviciul chimic general

Ghid de comparare și selecție

Tip A vs Tip B vs Tip C vs PTFE solid

Ghid de selecție rapidă

Aplicații primare

Specificatii tehnice

Proprietăți ale garniturii plicului tip A din PTFE

Dimensiuni disponibile

Asigurarea calității

Rășină PTFE virgină 100% — calitate constantă, lot după lot

Trasabilitate completă — certificate de materiale disponibile la cerere

Opțiuni multiple de umplere — cauciuc fără azbest, fibră comprimată, compozit de grafit

Dimensiuni personalizate — disponibile în dimensiuni standard ale flanșei și dimensiuni personalizate

Timp de livrare — dimensiuni standard în stoc (24-48 de ore); dimensiuni personalizate 5-10 zile

FAQ

Î: Când ar trebui să folosesc garnitura plic PTFE de tip A?

R: O garnitură de plic din PTFE de tip A constă dintr-o manta de PTFE cu o fante tăiată de la marginea exterioară la orificiul interior, cu un miez de umplutură moale introdus în interior. Mantaua din PTFE oferă rezistență chimică universală (pH 0-14), în timp ce miezul de umplutură oferă compresibilitate și rezistență.

Folosiți tipul A când: Aveți nevoie de rezistență chimică pentru serviciul coroziv la presiune joasă până la medie (până la 4,0 MPa), iar costul este o considerație.

Când NU trebuie să utilizați tipul A: Serviciile de înaltă presiune sau critice în care integritatea etanșării este primordială, luați în considerare tipul B sau C.

Comparația costurilor: Tipul A costă cu 30-50% mai puțin decât garniturile solide din PTFE de aceeași dimensiune, ceea ce îl face alegerea preferată pentru serviciile chimice generale.

Î: Tip A vs Tip B vs Tip C, pe care ar trebui să aleg?

R: Tipul A (slit) este cel mai economic, cel mai bun pentru serviciul chimic general de joasă presiune.

Tipul B (prelucrat) oferă o mai bună integritate de etanșare cu un plic complet din PTFE și fără fante, cel mai bun pentru servicii critice de presiune medie-înaltă.

Tipul C (metal ondulat) oferă cel mai înalt nivel de presiune și rezistență la explozie, cel mai bun pentru presiune înaltă și cicluri termice.

Regula rapidă:

Până la 4,0 MPa, substanțe chimice generale → Tip A.

Presiune mai mare, serviciu critic → Tip B.

Presiune ridicată, ciclu termic, risc de explozie → Tip C.

Notă de dimensiune: Tip A recomandat până la DN500; pentru diametre mai mari, este de preferat tipul C.

Î: Care sunt limitările garniturilor tip A plic și care sunt cele mai frecvente greșeli?

O: Temperatură: Până la +200°C.

Presiune: Până la 4,0 MPa (40 bar).

Chimic: pH 0-14 rezistenta universala, NU este compatibil cu metale alcaline topit sau fluor elementar la temperaturi ridicate.

Trei greșeli comune:

(1) Folosind tipul A în serviciu de înaltă presiune: peste 4,0 MPa, garnitura se poate deforma sau defecta; utilizați tipul B sau C.

(2) Strângerea excesivă: compresia excesivă poate deteriora mantaua din PTFE la fantă, expunând miezul de umplutură la atacuri chimice.

(3) Utilizarea în aplicații cu medii care pătrund în PTFE: unele substanțe chimice (acid azotic, clor, oxid de etilenă) pot pătrunde în timp prin PTFE și pot ataca miezul de umplutură. Pentru aceste servicii, înlocuiți garniturile în mod regulat sau utilizați garnituri solide din PTFE.
