Fabrica profesionala de garnituri PTFE

Dacă sunteți în căutarea unui producător și furnizor de încredere de garnituri PTFE,Taifnooferă soluții de personalizare OEM care îndeplinesc standardele CE și FDA. Produsele creează o etanșare etanșă între conexiunile cu flanșe, prevenind scurgerile de fluid sau de gaz în sistemele și echipamentele de conducte.

Ce sunt garniturile PTFE?

Garniturile PTFE sunt componente de etanșare fabricate din rășină PTFE prin turnare prin comprimare sau schiving, apoi tăiere de precizie sau ștanțare în forme de garnitură.

Problema pe care o rezolvă: Garniturile de cauciuc se umfla la substante chimice. Garniturile metalice se corodează. Garniturile din grafit se oxidează. PTFE oferă rezistență chimică universală (pH 0-14), gamă largă de temperatură (-200°C până la +260°C) și cel mai scăzut coeficient de frecare al oricărui material solid - făcând garniturile PTFE soluția de etanșare preferată pentru industria chimică, farmaceutică, alimentară și semiconductoare.

Costul alegerii greșite: O garnitură de cauciuc în serviciul cu acid se defectează în câteva săptămâni, provocând scurgeri, timpi de nefuncționare, pierderi de produs și riscuri de siguranță. O garnitură metalică în serviciu coroziv costă mai mult și necesită un cuplu mai mare. O garnitură de grafit în serviciul de oxidare se degradează. Garniturile PTFE elimină aceste riscuri - un material pentru aproape fiecare serviciu chimic.

Clasificare după material

Garnitură PTFE Virgin

Parametru	Descriere
Material	PTFE 100% pur, fără umpluturi, fără remacinare
Temperatură	-180°C până la +200°C
Densitate	2,10-2,30 g/cm³
Caracteristici cheie	Rezistență chimică universală (pH 0-14), frecare cea mai scăzută, conform FDA
Cel mai bun pentru	Produse chimice curate, alimente și băuturi, produse farmaceutice, acizi, solvenți, aplicații de înaltă puritate
Durata de viață în serviciul chimic	2-3 ani
Prescripţie	Moale — rezistență slabă la fluaj, se deformează sub sarcină susținută
Culoare	Alb

Garnitură PTFE umplută cu sticlă

Parametru	Descriere
Umpluturi	15-25% fibra de sticla
Temperatură	-180°C până la +200°C
Rezistență la tracțiune	≥25 MPa
Caracteristici cheie	Durată de viață de 3-5 ori mai mare în utilizare abrazivă, rezistență mecanică crescută, rezistență îmbunătățită la uzură
Cel mai bun pentru	Medii abrazive, nămoluri, presiune ridicată, scaune supape, sarcină mare
Prescripţie	Nu pentru acid fluorhidric (HF) sau alcali puternici
Culoare	Alb murdar, gri deschis

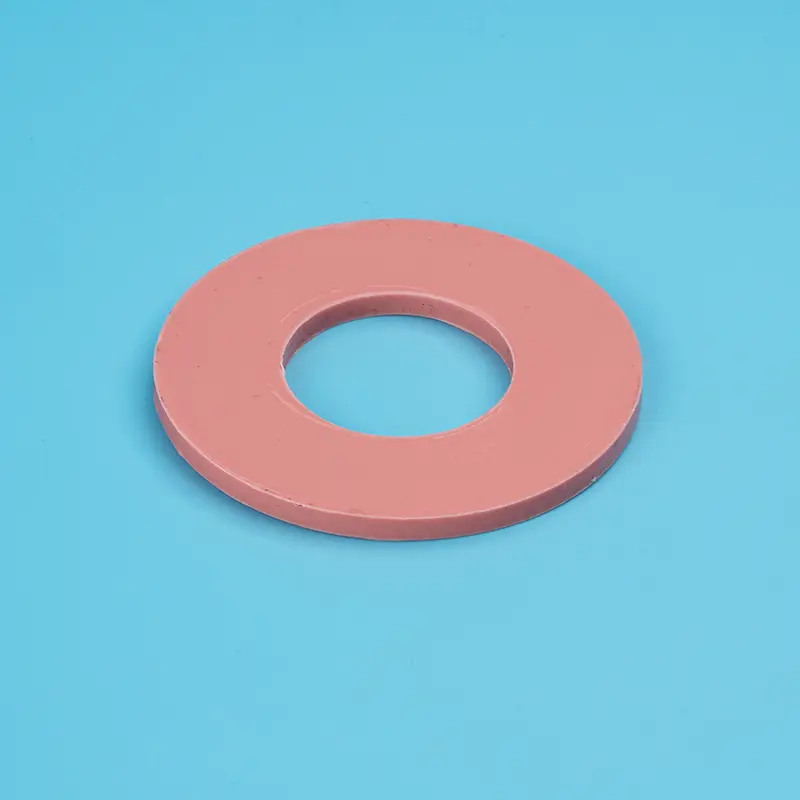

Garnitură PTFE umplută cu silice

Parametru	Descriere
Umpluturi	dioxid de siliciu (SiO₂)
Temperatură	-180°C până la +200°C
Caracteristici cheie	Rezistență excelentă la fluaj, rezistență mecanică ridicată, reținere bună a cuplului șurubului, permeație mai mică
Cel mai bun pentru	Acizi puternici (cu excepția HF), solvenți, hidrocarburi, serviciu de clor, procesare chimică
Prescripţie	Nu este compatibil cu HF sau alcalii puternici
Culoare	Căpriu, portocaliu

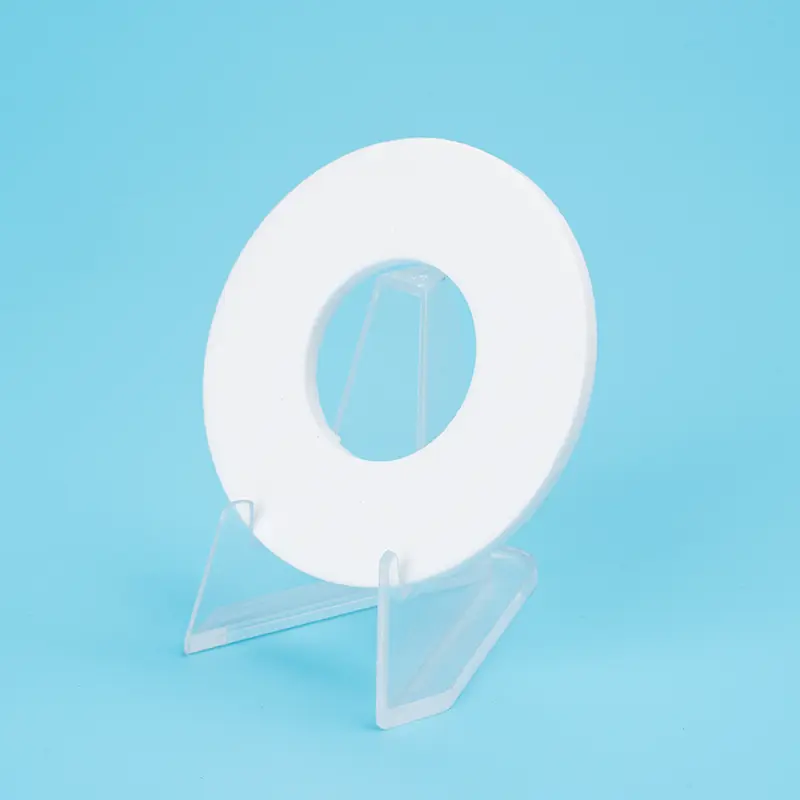

Garnitură PTFE umplută cu sulfat de bariu

Parametru	Descriere
Umpluturi	Sulfat de bariu (BaSO₄)
Temperatură	-180°C până la +200°C
Densitate	2,9-3,0 g/cm³ — cea mai mare dintre gradele umplute
Caracteristici cheie	Cea mai mare densitate, rezistență excelentă la fluaj, rezistență caustică superioară, rezistență mecanică ridicată
Cel mai bun pentru	Caustice puternice (NaOH, KOH), serviciu de clor, acid fluorhidric (HF), substanțe chimice agresive
Prescripţie	Nu pentru metale alcaline topite sau gaz fluor
Culoare	Alb, maro

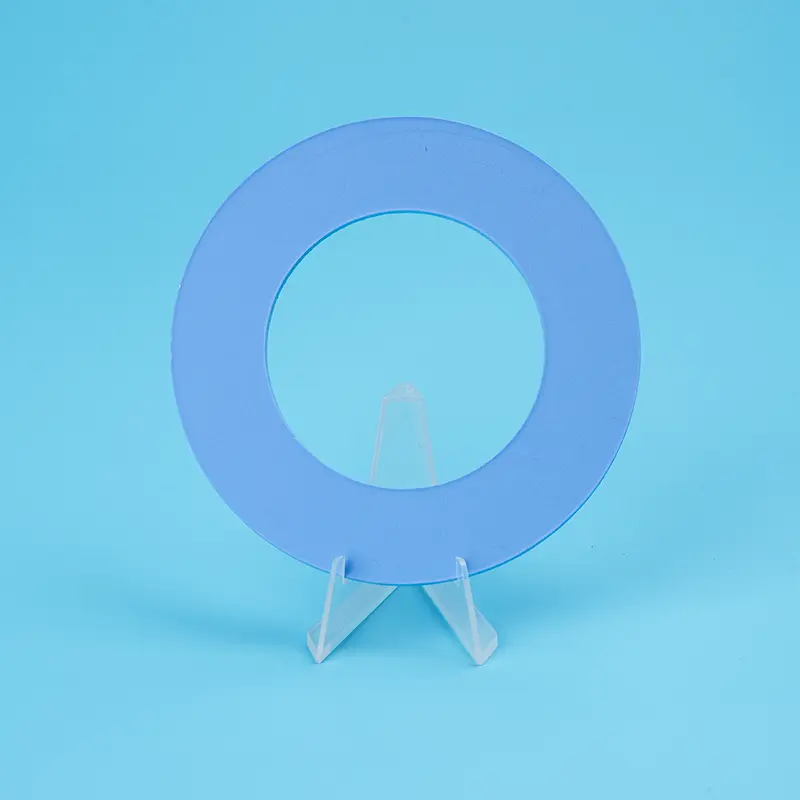

Garnitură PTFE umplută cu microsfere de sticlă

Parametru	Descriere
Umpluturi	Microsfere de sticlă goale
Temperatură	-180°C până la +200°C
Recuperare	≥32% (până la 55,8% în unele clase)
Caracteristici cheie	Densitate scăzută, compresibilitate și conformabilitate excelente, protejează flanșele fragile, etanșare cu cuplu scăzut
Cel mai bun pentru	Flanșe căptușite cu sticlă, flanșe fragile, etanșare cu cuplu redus, substanțe caustice, acizi puternici
Prescripţie	Nu este compatibil cu HF
Culoare	Albastru, alb

Garnitură din PTFE expandat (ePTFE).

Parametru	Descriere
Material	100% PTFE expandat cu structură micro-poroasă
Temperatură	-196°C până la +200°C
Compresibilitatea	~38%
Recuperare	~14%
Caracteristici cheie	Conformabilitate excelentă la suprafețele rugoase, fără curgere la rece, etanșare cu cuplu scăzut, conform FDA
Cel mai bun pentru	Flanse deteriorate sau neregulate, flanse acoperite cu sticla, aplicatii cu cuplu redus, alimentatie/farma
Prescripţie	Presiune nominală mai mică decât gradele umplute
Culoare	Alb

Tipuri de construcție a garniturii

Tip	Constructii	Cel mai bun pentru	Presiune
Tip V (fânză)	Manta din PTFE fante de la marginea exterioară la orificiul interior, umplutură moale introdusă	Presiune joasă, chimică generală, DN15-DN500	Până la 4,0 MPa
Tip L (prelucrat)	Secțiune transversală pătrată, prelucrată, fără fantă	Presiune medie-înaltă, serviciu critic	Până la 5,0 MPa
Tip U (pliabil)	Bandă PTFE pliată și termoetanșată, diametru mare	Flanse cu diametru mare (DN350+), fiabilitate ridicata	Cel mai înalt

Opțiuni de umplere: grafit flexibil, fibră comprimată fără azbest (CAF), cauciuc (EPDM, Viton), fibră de sticlă

Ghid de comparare și selecție

Comparație de calitate a garniturii PTFE

Caracteristica	PTFE virgin	Umplut cu sticla	Umplut cu silice	Sulfat de bariu	ePTFE
Rezistenta chimica	★★★★★ pH 0-14	★★★★☆ nu pentru HF/alcali	★★★★☆ nu pentru HF/alcali	★★★★☆ nu pentru metale topite	★★★★★ pH 0-14
Rezistenta la fluaj	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
Rezistenta la uzura	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
Conformabilitatea	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Conform FDA	✅ Da	❌ Nu	❌ Nu	✅ Da	✅ Da
Cost (inițial)	$	$$	$$	$$$	$$$
Durată de viață într-un serviciu solicitant	6-12 luni	3-5 ani	3-5 ani	3-5 ani	2-3 ani
Cel mai bun pentru	Puritate, substanțe chimice curate	Abrazive, presiune mare	Acizi, solvenți, clor	Caustice, HF	Flanse deteriorate, cuplu redus

Ghid de selecție rapidă

Dacă serviciul dvs. este...	Alege...	De ce	ROI
Produse chimice curate, produse alimentare/farmaceutice, conformitate cu FDA	PTFE virgin	Rezistență chimică universală, conform FDA	Cel mai mic cost pentru serviciul curat
Medii abrazive, nămoluri, presiune ridicată	PTFE umplut cu sticla	Durată de viață de 3-5 ori mai mare în abrazivi	Mai puține înlocuiri
Acizi tari, solvenți, clor, criogenici	PTFE umplut cu silice	Rezistență excelentă la fluaj + compatibilitate chimică	Durată de viață mai lungă a etanșării, mai puține re-cupluiri
Caustice puternice, serviciu HF, sarcină mare	PTFE umplut cu sulfat de bariu	Cea mai mare densitate, cea mai bună rezistență caustică și HF	Rezistență chimică superioară
Flanse deteriorate, flanse acoperite cu sticla, cuplu redus	ePTFE	Se conformează neregulilor, protejează flanșele fragile	Protejează echipamentele scumpe
Flanșe inegale, cu presiune scăzută, conștientă de costuri	Garnitura plic PTFE	Economic, rezistenta chimica buna	30-50% mai puțin decât PTFE solid

Aplicații ale produsului

Industrie	Aplicație	Gradul recomandat
Prelucrare chimică	Flanșe de țevi, pompe, supape, reactoare - acizi, solvenți, substanțe caustice, clor	Virgin, umplut cu silice, umplut cu sulfat de bariu
Farmaceutic	Procesare sterilă, fabricare API, bioreactoare - conformitate cu FDA	PTFE virgin (grad FDA)
Mâncare și băuturi	Conexiuni sanitare, echipamente de umplere - conformitate cu FDA	Virgin de calitate FDA sau ePTFE
Petrochimic	Flanse de conducte, racorduri supape — hidrocarburi, H₂S	Umplut cu silice, umplut cu sticla
Echipament căptușit cu sticlă	Reactoare căptușite cu sticlă, vase — flanșe fragile	ePTFE, umplut cu microsfere de sticlă
Semiconductor	Distribuție chimică de înaltă puritate	PTFE virgin (de înaltă puritate)
Celuloză și hârtie	Flanse digestor, pompe de stoc	Umplut cu sticla

Beneficii cheie

1. Rezistență chimică universală

PTFE rezistă aproape tuturor substanțelor chimice cu pH 0-14, acizi, alcalii, solvenți, hidrocarburi, clor și multe altele.

2. Gamă largă de temperatură

Serviciu continuu de la -180°C la +200°C, un material pentru serviciu criogenic până la temperatură înaltă.

3. Frecare scăzută

Coeficient de frecare de până la 0,05-0,20, auto-lubrifiant, reduce uzura flanșelor.

4. Grade conforme cu FDA

PTFE Virgin și clasele selectate îndeplinesc cerințele FDA 21 CFR 177.1550 pentru aplicații alimentare și farmaceutice.

5. Suprafață antiaderență

Suprafața previne aderența și acumularea mediului, curățarea ușoară, reduce riscul de contaminare.

6. Durată lungă de viață

Garniturile PTFE selectate corespunzător asigură etanșare fiabilă ani de zile, reducând frecvența întreținerii și timpul de nefuncționare.

FAQ

Î: PTFE virgin și garnitură PTFE umplută, pe care ar trebui să o aleg?

R: PTFE Virgin oferă rezistență chimică universală (pH 0-14), cea mai mică frecare și conformitate cu FDA, cel mai bun pentru produse chimice curate, produse alimentare/farmaceutice și aplicații de înaltă puritate.

PTFE umplut (sticlă, silice, sulfat de bariu, carbon) adaugă rezistență mecanică, rezistență la fluaj și rezistență la uzură, cel mai bun pentru presiune înaltă, medii abrazive și servicii solicitante.

PTFE virgin poate costa mai puțin în avans, dar dacă eșuează la fiecare 6 luni, o garnitură de PTFE umplută care durează 3-5 ani vă economisește 6-10 înlocuiri + timp nefuncțional + forță de muncă.

Regula rapidă:

Serviciu curat, FDA → Virgin.

Abrazive, presiune mare, solicitante → Umplute.

Î: Garnitură plic PTFE și garnitură PTFE solidă, când ar trebui să le folosesc pe fiecare?

R: Garnitura PTFE solidă este o garnitură PTFE pură sau umplută dintr-o singură bucată, cea mai bună pentru servicii de înaltă presiune, puritate chimică maximă și aplicații care nu necesită umplutură.

Garnitura plic PTFEconstă dintr-o manta de PTFE care încapsulează un miez de umplutură compresibil, cel mai bun pentru servicii de presiune joasă până la medie, flanșe căptușite cu sticlă, flanșe neuniforme și aplicații care necesită conformabilitate.

Regula rapidă:

Presiune ridicată, puritate chimică → PTFE solid.

Presiune joasă-medie, conformabilitate, rezistență → Garnitură plic.

Cost: Garniturile plic costă cu 30-50% mai puțin decât PTFE solid de aceeași dimensiune.

Î: Care sunt limitele și care sunt cele mai frecvente greșeli?

O:Temperatură: -180°C până la +200°C.

Presiune: Solid până la 10,0 MPa, plic până la 2,5-5,0 MPa.

Chimic: pH 0-14, incompatibil cu metale alcaline topite sau fluor elementar.

Limitele chimice variază în funcție de material de umplutură:

Umplut cu sticlă/umplut cu silice: nu pentru HF sau alcali puternici

Umplut cu sulfat de bariu: nu pentru metale alcaline topite.

Trei greșeli comune:

(1) Folosind o calitate greșită pentru suportul dvs.: verificați compatibilitatea chimică înainte de selectare.

(2) Strângere excesivă: PTFE este moale; compresia excesivă provoacă curgere la rece și scurgeri. Folosiți o cheie dinamometrică.

(3) Folosind garnituri pentru plic peste presiunea recomandată: peste 2,5 MPa, plicul se poate deforma sau defecta. Utilizați PTFE solid pentru presiune înaltă.
