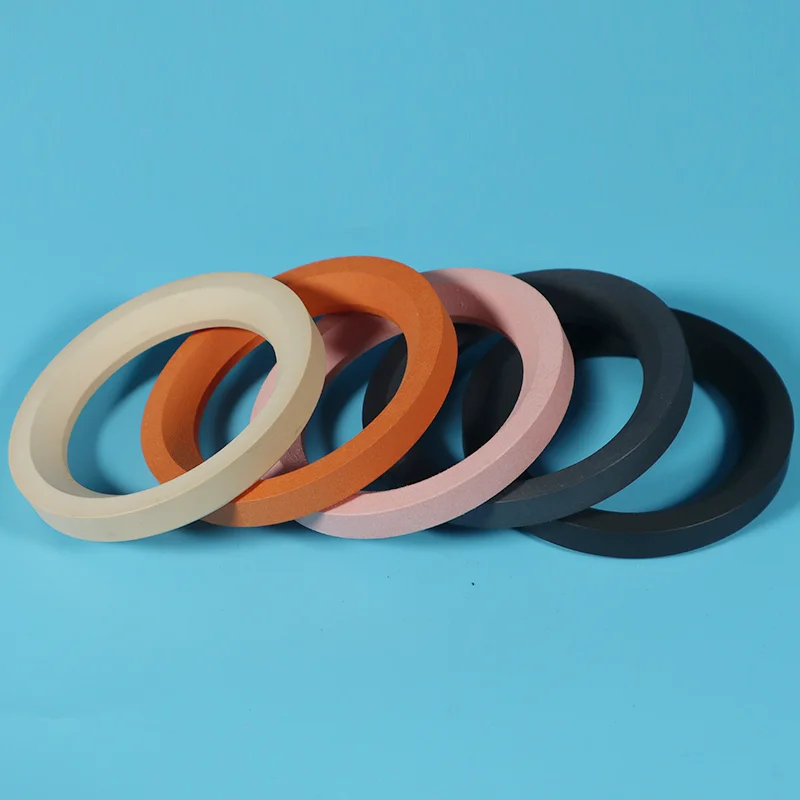

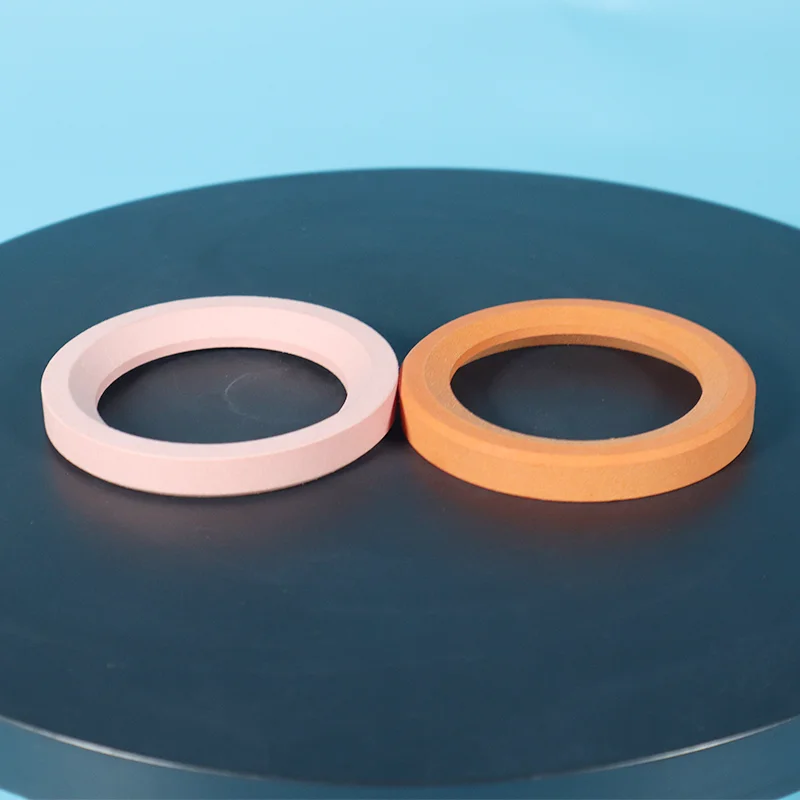

Scaun supapă PTFE modificat umplut

Scaunele supapelor din PTFE modificat umplute sunt fabricate cu precizie prin încorporarea de fibră de sticlă, fibră de carbon sau rășini modificate avansate, sporind astfel rezistența mecanică și stabilitatea dimensională fără a compromite rezistența chimică.

Taifno este un producător specializat cu capacități interne de cercetare și dezvoltare și producție. Produsele noastre respectă mai multe certificări internaționale, inclusiv standardele CE și FDA, și sunt disponibile într-o varietate de specificații modificate, cum ar fi gradele umplute cu fibră de sticlă, umplute cu fibră de carbon, cu disulfură de molibden (MoS₂) și modificate cu TFM™.

De ce să alegeți scaunele supapelor din PTFE umplute și modificate?

Problema PTFE Virgin

Trei avantaje de bază

1. Rezistență sporită la fluaj

PTFE standard se deformează permanent sub sarcină susținută, ceea ce duce la scurgeri și la înlocuirea frecventă. Compușii PTFE modificați, inclusiv rășinile modificate TFM™ și gradele umplute cu sticlă/carbon, rezistă la deformare sub sarcină și mențin forța de etanșare în timpul utilizării prelungite. Rezultatul este un scaun de supapă care menține cuplul mai mult timp și etanșează mai strâns.

2. Rezistență superioară la uzură

Scaunele supapelor din medii abrazive, nămoluri, nisip sau fluide de cristalizare se uzează rapid. PTFE umplut cu sticlă oferă rezistență și rigiditate crescute la compresiune, în timp ce gradele umplute cu carbon asigură frecare și disipare a căldurii scăzute. Îmbunătățirile rezistenței la uzură pot prelungi durata de viață de 3-5 ori mai lungă decât PTFE virgin.

3. Rata de penetrare mai mică

În serviciile chimice critice, mediile pot pătrunde lent prin PTFE virgin, atacând corpul supapei sau evadând în atmosferă. Rășinile PTFE modificate precum TFM™ PTFE au o structură polimerică mai densă, reducând semnificativ penetrarea și îmbunătățind integritatea etanșării.

Comparație: PTFE modificat vs PTFE virgin

Comparație costuri și performanțe

Perspectivă cheie: PTFE virgin costă mai puțin în avans, dar dacă îl înlocuiți la fiecare 6-12 luni, costul cumulat al pieselor + manopera + timpul de nefuncționare depășește rapid costul unui scaun PTFE modificat care durează 3-5 ani.

Comparație de performanță

Aplicații

Industrii primare

Echipament tipic

Supape cu bilă plutitoare și montate pe trunion

Supape fluture

Supape cu gură și robinete cu glob

Supape de blocare

Supape de reglare și supape de reglare

Aplicații din lumea reală

Studiu de caz 1: Prelungirea duratei de viață de 4x cu PTFE modificat

Provocare: O fabrică chimică înlocuia scaunele supapelor din PTFE pe supapele de control care manipulau acid agresiv la fiecare 8-10 luni din cauza deformării prin fluaj și a scurgerilor. Timpul de oprire pentru înlocuire a costat 5.000 USD per supapă per eveniment.

Soluție: S-au trecut la scaune din PTFE modificate TFM™, cu rezistență sporită la fluaj și stabilitate dimensională.

Rezultat: Scaunele au durat peste 3 ani, de 4 ori mai mult decat PTFE virgin. S-au eliminat 3 evenimente de înlocuire per supapă.

Economii totale: 15.000 USD per supapă timp de 3 ani, plus reducerea riscurilor de muncă și de siguranță.

Studiu de caz 2: Problema de penetrare a supapei cu bilă rezolvată

Provocare: clientul unui producător de supape cu bilă folosea scaune de supapă din PTFE care nu asigurau o rezistență suficientă la deformare, uzură și pătrundere. PTFE a avut, de asemenea, tendința de a se umfla și de a contracta, făcând o etanșare imperfectă.

Producătorul a colaborat cu experți în materiale pentru a schimba materialul scaunului supapei cu PTFE modificat cu TFM™, care a oferit o rezistență mult mai mare la deformare și o rată de permeație mai mică decât PTFE standard.

Materialul a oferit, de asemenea, un finisaj mai neted al suprafeței, reducând frecarea și îmbunătățind etanșarea mingii la scaun.

Rezultat: Noul scaun a oferit o rezistență mai bună la penetrare, o stabilitate dimensională îmbunătățită și o integritate structurală îmbunătățită. Producătorul produce acum aceste scaune de supapă cu dimensiuni de la ¾ la 54 de inci în diametru, cu aplicații în industria de prelucrare chimică, etanol, petrol și gaze, căi ferate, hârtie și industria alimentară.

Studiu de caz 3: PTFE umplut cu sticlă pentru serviciul de șlam

Provocare: O operațiune minieră înlocuia scaunele supapelor la fiecare 4-6 săptămâni pe supapele de șlam care manipulau particule abrazive de minereu. Scaunele din PTFE virgin se uzau rapid, provocând frecvente întreruperi ale producției.

Soluție: actualizat la scaune din PTFE umplute cu sticlă, cu rezistență și rezistență sporite la uzură.

Rezultat: Scaunele au durat 8 luni, de 8x mai mult decat PTFE virgin. Timpul de funcționare a producției a crescut semnificativ. Intervalele de întreținere s-au extins de la săptămâni la luni.

Notă: Rezultatele efective ale cazului variază în funcție de condițiile de aplicare. Contactați-ne pentru recomandări specifice aplicației.

Specificatii tehnice

Opțiuni de calitate a materialului

De ce să alegeți Taifno?

Material 100% din rășină virgină — fără remacinare, fără material reciclat. Calitate constantă, lot după lot.

Trasabilitate completă — Fiecare lot poate fi urmărit de la materia primă până la produsul finit. Certificate de material disponibile la cerere.

Prelucrare de precizie — Scaunele sunt prelucrate cu precizie la toleranțe strânse (precizie de 0,1 mm disponibilă) folosind strunguri CNC.

Certificat ISO — Procese de producție certificate conform sistemelor de management al calității ISO.

Clasele conforme cu FDA disponibile — PTFE Virgin și clasele modificate selectate îndeplinesc cerințele FDA 21 CFR 177.1550.

Suport pentru design personalizat — Asistență tehnică pentru a optimiza geometria scaunului pentru designul dvs. specific al supapei.

FAQ

Î: Ce este un scaun de supapă PTFE modificat umplut și când ar trebui să fac upgrade de la PTFE virgin?

R: Scaunele supapelor din PTFE modificate adaugă materiale de umplutură precum fibră de sticlă, carbon sau rășini avansate pentru a îmbunătăți rezistența mecanică, rezistența la fluaj și rezistența la uzură, păstrând în același timp rezistența chimică a PTFE.

Faceți upgrade atunci când: scaunele dvs. actuale din PTFE virgin se deformează sub presiune, se uzează prematur sau permit pătrunderea media. În aceste cazuri, PTFE modificat poate prelungi durata de viață de 3-5 ori, reducând timpul de nefuncționare și costul total.

Î: Umplut cu sticlă vs. umplut cu carbon vs. TFM™ modificat, care calitate se potrivește cu supapa mea?

R: Trei clase, trei aplicații diferite:

Umplut cu sticlă: Mediuri abrazive, șlamuri, încărcare mare, cea mai mare rezistență la uzură și rezistență. Nu pentru HF sau alcalii puternici.

Umplut cu carbon: Viteză mare, funcționare uscată, disipare a căldurii, cea mai bună conductivitate termică și frecare scăzută. Nu pentru oxidanți puternici.

TFM™ modificat: sensibil la permeabilitate, ciclu termic, servicii chimice critice, structură mai densă, recuperare mai bună a stresului. Cost mai mare, dar cea mai lungă durată de viață.

Regula rapidă:

Ai nevoie de rezistență la abraziune? Umplut cu sticla.

Ai nevoie de disipare a căldurii? Umplut cu carbon.

Aveți nevoie de control al permeabilității și de viață lungă? TFM™.

Î: Care sunt limitele și cea mai frecventă greșeală de instalare?

O: Temperatură: -180°C până la +200°C (în funcție de grad).

Presiune: până la 414 bar — variază în funcție de design și material.

Limite chimice:

Umplut cu sticlă: Nu pentru HF sau alcali puternici - sticla reacţionează

Umplut cu carbon: Nu pentru oxidanți puternici - carbonul se oxidează

Virgin PTFE & TFM™: Nu pentru metale alcaline topite sau gaz fluor

Cea mai frecventă greșeală: supracompresie. PTFE modificat este mai dur decât PTFE virgin și necesită o forță de așezare precisă. Prea multă compresie deteriorează scaunul; prea puțin provoacă scurgeri.
