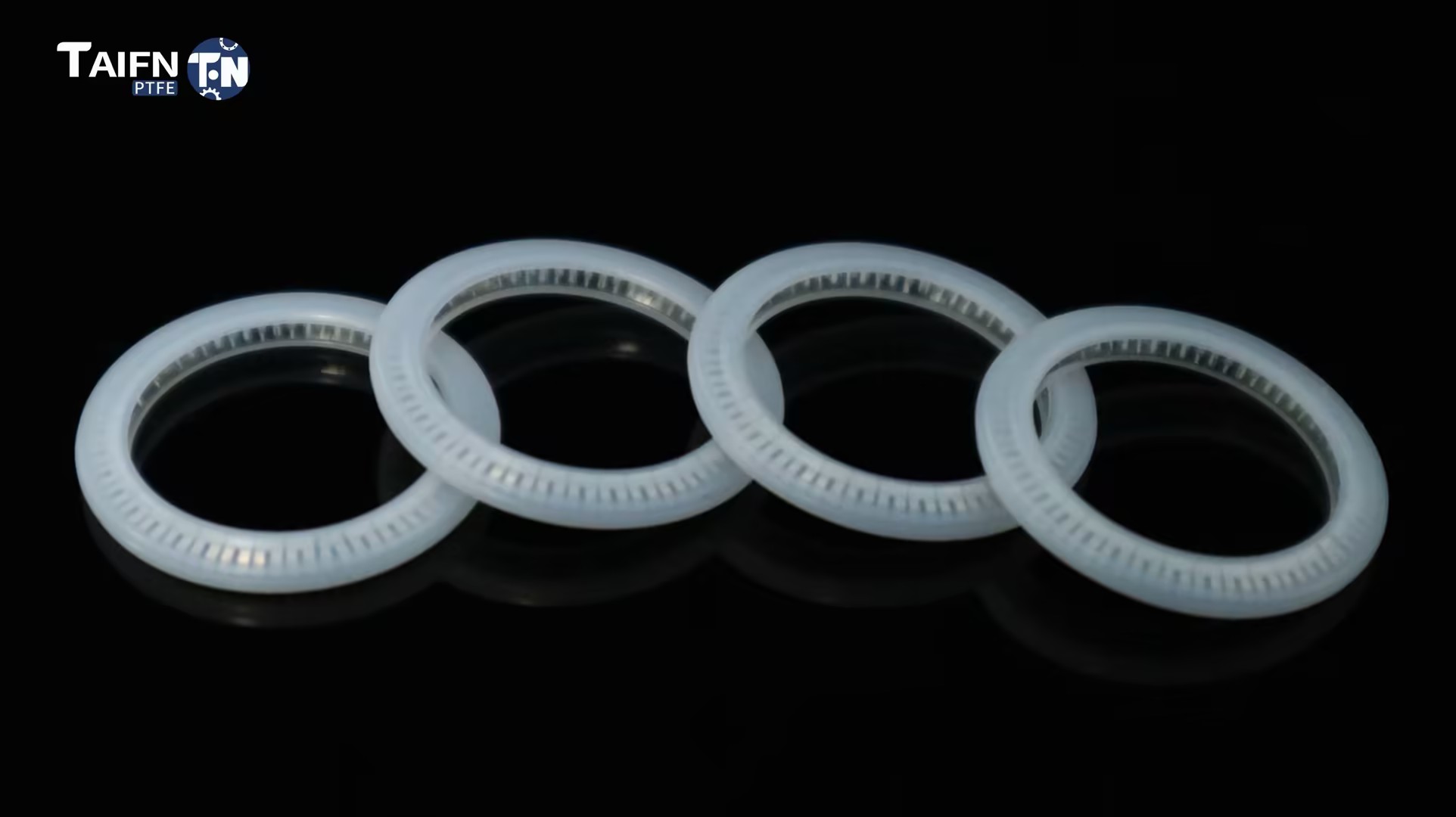

Etanșare energizată cu arc de tip U

Etanșarea energizată cu arc de tip U constă dintr-o manta din PTFE în formă de U și un arc metalic intern, făcându-l potrivit pentru o gamă largă de condiții de funcționare, inclusiv aplicații statice, alternative și rotative. În calitate de furnizor profesionist de soluții de etanșare cu PTFE, Taifno deține certificări ISO 9001 și ISO 14001, iar produsele noastre respectă standarde precum CE și FDA. Oferim servicii de personalizare OEM; Vă rugăm să nu ezitați să trimiteți detaliile aplicației dvs. și vă vom oferi o cotație și vă vom urmări în 24 de ore.

Trimite o anchetă

Descriere produs

Arcul din garnitura de etanșare cu arc de tip U asigură forță de etanșare în condiții de presiune zero; pe măsură ce presiunea sistemului intră în cavitatea în formă de U, forțează buzele de etanșare mai strâns împotriva arborelui, cu cât presiunea este mai mare, cu atât etanșarea este mai strânsă.

În plus, materialul PTFE oferă o rezistență chimică universală excelentă și o gamă largă de temperaturi de funcționare de la -180°C la +200°C; suportă presiuni de până la 40 MPa (dinamic) / 60 MPa (static) și viteze liniare de până la 15 m/s, făcându-l potrivit pentru o gamă largă de condiții de funcționare.

Ce este o etanșare energizată cu arc de tip U?

Garnitura cu arc de tip U este o manta de PTFE in forma de U cu un arc metalic in interior. Este un element de etanșare unidirecțional conceput pentru aplicații cu tijă (etanșare internă) sau piston (etanșare externă).

Cum funcționează:

Presiune zero: arcul asigură forța inițială de etanșare, etanșează chiar și atunci când sistemul nu este presurizat

Sub presiune: presiunea sistemului intră în cavitatea U și împinge buzele de etanșare mai tare pe suprafața de îmbinare, presiune = etanșare mai strânsă

Autoenergizare: Arcuri compensează uzura, toleranțele hardware și ciclul termic, menține forța de etanșare în timp

U-Type vs V-Type: de care aveți nevoie?

Caracteristica	Tip U	Tip V
Direcția de etanșare	Radial - tije de piston, tije de supape	Axial — flanșe, capace, fețe de capăt
Cel mai bun pentru	Etanșare dinamică (alternativă/rotativă)	Etanșare statică
Interval de presiune	Până la 40-60 MPa	Până la 60 MPa
Viteză	Până la 15 m/s (alternativ)	Inferioară — rotativ static sau cu viteză mică

De ce să alegeți U-Type?

Problemă	Cum o rezolvă U-Type
Inelele O se scurg la presiune zero	Arcul oferă forță de etanșare - fără „scurgere de pornire”
Cauciucul se degradează în substanțe chimice	Mantaua din PTFE este inertă din punct de vedere chimic - pH 0-14, rezistență universală
Elastomerii se defectează peste +150°C	Mânere -180°C până la +200°C
Frecare mare - stick-slip	PTFE are cea mai scăzută frecare - mișcare lină, fără alunecare
Inelele O defectează pe arborii în mișcare	Proiectat pentru mișcare alternativă și rotativă - etanșare dinamică
Înlocuire frecventă	Primăvara compensează uzura - durează ani, nu luni

Ghid de comparare și selecție

Tip U vs Inel O vs Tip V

Caracteristica	Garnitură cu arc de tip U	O-ring	Garnitură cu arc de tip V
Etanșare la presiune zero	✅ Da — arcul oferă forță	❌ Nu	✅ Da
Presiune — dinamică	Până la 40 MPa	Moderat	Mai jos
Presiune — Statică	Până la 60 MPa	Moderat	Până la 60 MPa
Temperatură	-180°C până la +200°C	-180°C până la +200°C	-180°C până la +200°C
Rezistență chimică	★★★★★ universal	★★☆☆☆	★★★★★
Frecare	★★★★★ cel mai jos	★★★★☆	★★★★★
Mișcarea arborelui	Alternativ și rotativ	Numai static	Static/viteză mică
Compensarea uzurii	✅ Primăvara compensează	❌ Nu	✅ Da
Cel mai bun pentru	Tije de piston, tije de supape	Statica generala	Flanse, capace
Cost	$$$	$	$$$

Ghid de selecție rapidă

Dacă serviciul dvs. este...	Alege...
Tije de piston, tije de supape — mișcare alternativă	Tip U cu arc elicoidal/console
Arbori rotativi — rotație cu viteză mică	Tip U cu arc cantilever
Flanșe, capace, suprafețe terminale — etanșare statică	Tip V
Utilizare generală, costuri reduse, medii curate	O-ring
Presiune înaltă (până la 60 MPa)	Tip U cu inele de rezervă
Temperatură extremă (-180°C până la +200°C)	Tip U cu arc Elgiloy/Hastelloy
Contact alimentar/farmaceutic – conformitate cu FDA	U-Type cu manta de PTFE virgin

Aplicații primare

Industrie	Aplicație
Prelucrare chimică	Pompe cu piston, tije de supape, reactoare - acizi, solvenți, substanțe chimice agresive
Farmaceutic	Procesare sterilă, echipamente de umplere — sterilizare FDA/USP, CIP/SIP
Mâncare și băuturi	Supape sanitare, mașini de umplere — conformitate cu FDA, fluide CIP
Semiconductor	Etanșări chimice și gaz de puritate ridicată, sisteme de vid - ultra-puritate
Petrol și gaze	Echipament cap de sondă, supape de control, pompe — presiune înaltă, H₂S
Aerospațial	Sisteme hidraulice, sisteme de combustibil — temperatură extremă, fiabilitate ridicată

Aplicații din lumea reală

Studiu de caz 1: Pompă chimică — Durată de viață de trei ori mai lungă

Provocare: O fabrică chimică înlocuia inelele O de cauciuc ale pompelor cu piston care manipulau solvenți la fiecare 2-3 luni din cauza umflării și întăririi, provocând întreruperi de producție.

Soluție: etanșare cu arc de tip U instalat, cu manta de PTFE umplută cu carbon și arc din oțel inoxidabil 316. Design-ul standard AS568A menținut.

Rezultat: Sigiliile au durat peste 9 luni, de 3 ori mai lungi decat cauciucul. Scurgere zero. Intervalele de întreținere extinse de la săptămâni la anotimpuri.

Studiu de caz 2: Filler farmaceutic – Conformitate FDA

Provocare: O mașină de umplere farmaceutică necesita o etanșare pentru o supapă rotativă care manipulează un produs steril. Inelele O din cauciuc nu au putut trece de testarea FDA a materialelor extractibile.

Soluție: Sigiliu cu arc de tip U furnizat cu manta de PTFE virgin și arc din oțel inoxidabil 316. Material conform FDA. Documentația completă furnizată.

Rezultat: testarea FDA a extraselor a trecut. Seal a supraviețuit ciclurilor repetate de sterilizare CIP/SIP. Fără înlocuiri în 18 luni.

Notă: Rezultatele efective ale cazului variază în funcție de condițiile de aplicare. Contactați-ne pentru recomandări specifice aplicației.

Factory Factory Factory Factory

Specificatii tehnice

Proprietățile produsului

Parametru	Valoare
Interval de temperatură	-180°C până la +200°C (în funcție de grad)
Presiune — dinamică	Până la 40 MPa (cu inele de rezervă: până la 60 MPa)
Presiune — Statică	Până la 60 MPa
Viteză — Alternativ	Până la 15 m/s
Viteză — Rotativ	Până la 1-3 m/s
Material	Manta PTFE + arc din otel inoxidabil (301/316)
Rezistență chimică	pH 0-14 - practic universal
Tip de etanșare	Etanșare radială — tijă sau piston

Opțiuni de material pentru jachetă

Nota	Cel mai bun pentru	Beneficiul cheie	Limită chimică
PTFE virgin	Produse chimice curate, aplicații FDA, servicii generale	Rezistență chimică universală, frecare minimă, conform FDA	Moale — rezistență mai mică la uzură
PTFE umplut cu carbon	Viteză mare, disipare a căldurii, antistatic	Conductivitate termică, rezistență la fluaj îmbunătățită	Nu pentru oxidanți puternici
PTFE umplut cu sticla	Medii abrazive, uzură mare, șlamuri	Rezistență mecanică crescută, rezistență la uzură	Nu pentru HF sau alcalii puternici
PTFE umplut cu MoS₂	Medii lipicioase, cuplu redus, lubrifiere sporită	Frecare redusă, rezistență la uzură îmbunătățită	Nu pentru acizi oxidanți

Opțiuni de material pentru arc

Material de primăvară	Cel mai bun pentru
301 SS / 316 SS	Serviciu chimic general, temperaturi moderate
316L inox	Rezistență la coroziune îmbunătățită - substanțe chimice agresive, apă sărată
Elgiloy®	Rezistență excelentă la coroziune, temperatură ridicată - aerospațială, critică
Hastelloy® C-276	Rezistență extremă la coroziune - substanțe chimice foarte agresive, acizi
Inconel®	Rezistență la temperaturi ridicate - căldură extremă (+260°C+)

Opțiuni de tip arc

Tip arc	Cel mai bun pentru	Caracteristica cheie
Arc elicoidal	Presiune înaltă, dinamică statică/viteză mică	Cea mai mare sarcină, preîncărcare constantă
Izvorul cantilever	Etanșare dinamică, medii abrazive	Încărcare la marginea buzelor - acțiune de răzuire
V-Primăvara	Frecare redusă, presiune moderată	Caracteristica arcului moale, frecare scăzută

Asigurarea calității Taifno

Rășină PTFE virgină 100% — fără remacinare, fără material reciclat. Calitate constantă, lot după lot.

Precizie CNC prelucrat — Fără costuri de matriță. Dimensiuni personalizate de la 5 mm la 3300 mm diametru.

Trasabilitate completă — Fiecare lot poate fi urmărit de la materia primă până la sigilarea finită. Certificate de material la cerere.

Certificat ISO 9001 — Procese de producție certificate conform sistemelor de management al calității ISO.

Clasele conforme cu FDA disponibile — PTFE Virgin îndeplinește cerințele FDA 21 CFR 177.1550 și BfR.

Aliaje de arc disponibile — 301/316 SS standard; Elgiloy, Hastelloy, Inconel pentru condiții extreme.

Compatibilitate standard cu caneluri — Se potrivește canelurilor standard pentru inele O AS568A, DIN 3771.

Test Test Test Test

FAQ

Î: Ce este o etanșare activată cu arc de tip U și când ar trebui să o folosesc?

R: O jachetă din PTFE în formă de U cu un arc metalic în interior. Etanșări de la presiune zero la presiune înaltă (până la 60 MPa) pe arbori în mișcare.

Utilizați-l atunci când inelele O sau garniturile de cauciuc cu buze defectează, pe tijele pistonului, tijele supapelor și aplicațiile dinamice care manipulează substanțe chimice agresive, temperaturi extreme sau presiune ridicată.

Tip U vs tip V: tipul U este etanșare radială, pentru tijele pistonului și tijele supapelor. Tipul V este etanșare axială, pentru flanșe și capace.

Dacă etanșați o tijă în mișcare: alegeți tipul U.

Dacă etanșați o flanșă sau un capac: alegeți tipul V.

Î: Cât costă o etanșare cu arc de tip U?

R: Costul depinde de diametru, materialul mantalei, aliajul arcului, tipul arcului și cantitatea. Dimensiunile standard încep de la aproximativ X−X−Y. Dimensiuni personalizate cotate pe desen.

Costul impactului aliajului de arc: 301/316 SS (standard, cel mai mic cost) → Elgiloy/Hastelloy (coroziune extremă/temperatură ridicată, cost mai mare).

Costul de impact de tip arc: elicoidal (sarcină mai mare) vs cantilever (răzuire dinamică) vs arc în V (frecare scăzută).

Î: Care sunt limitele și cele mai frecvente greșeli de instalare?

O: Temperatură: -180°C până la +200°C (în funcție de grad).

Presiune: până la 40 MPa (dinamic) / 60 MPa (static).

Viteză: până la 15 m/s (alternativ), până la 1-3 m/s (rotativ).

Limite chimice:

Manta PTFE: nu pentru metale alcaline topite sau fluor elementar.

Umplut cu sticla: nu pentru HF sau alcali puternici.

Umplut cu carbon: nu pentru oxidanți puternici.

Trei greșeli frecvente:

(1) Deteriorarea buzei în timpul instalării: inspectați înainte de instalare.

(2) Strângere excesivă sau design necorespunzător al canelurii: Garniturile de tip U se potrivesc cu canelurile standard ale inelelor O AS568A. Dimensiunile greșite deteriorează etanșarea.

(3) Instalarea înapoi: Garniturile de tip U sunt direcționale. Deschiderea în U trebuie să fie orientată spre partea de presiune (unde presiunea intră în „U”).
