Scaun supapei Virgin PTFE

Scaunele supapelor Virgin PTFE oferă performanță de închidere etanșă la bule, rezistență chimică universală, cuplu de operare scăzut și o gamă largă de temperaturi de funcționare. Ca producător profesionist, Taifno oferă diverse specificații, inclusiv PTFE virgin și umplut; vă rugăm să ne contactați cu cerințele specifice aplicației dvs.

Trimite o anchetă

Descriere produs

Scaunele supapelor Virgin PTFE sunt potrivite pentru un interval de temperatură de la -180°C la +200°C, rezistă la presiuni de până la 414 bari și sunt compatibile cu un interval de pH de 0–14; în aplicațiile de service chimic, durata lor de viață este de trei până la cinci ori mai mare decât a componentelor din cauciuc sau EPDM. Taifno oferă soluții personalizate și mostre gratuite; va rugam sa ne contactati pentru o oferta si suport tehnic.

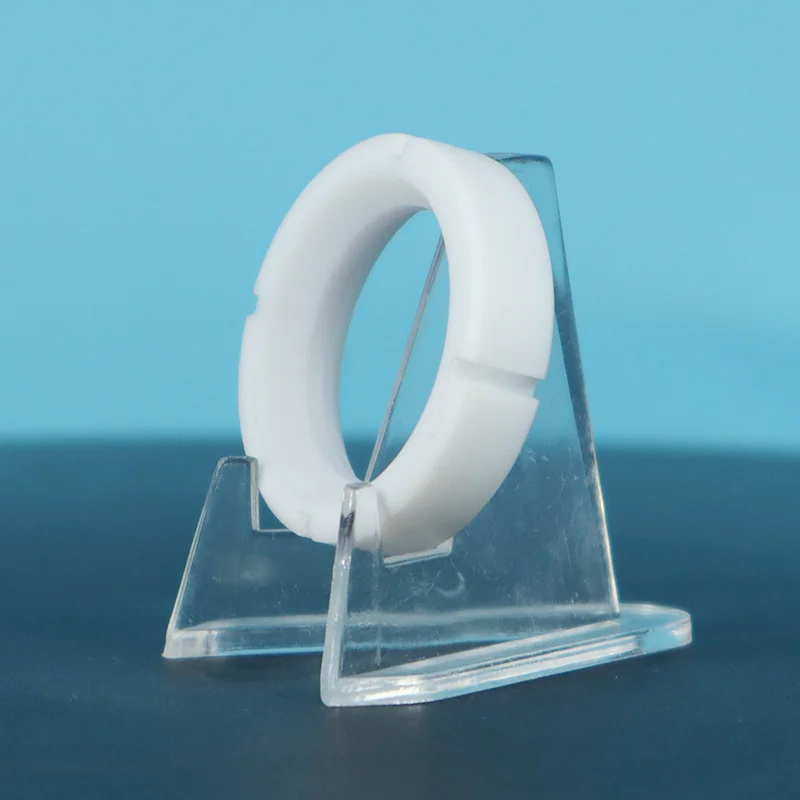

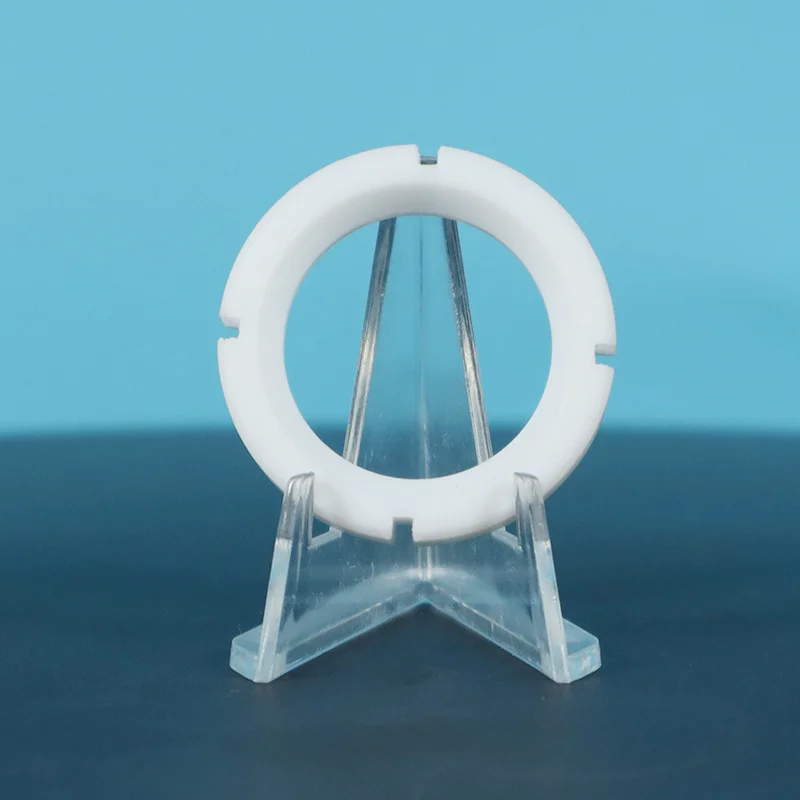

Virgin PTFE Valve Seat

De ce să alegeți scaune de supapă Virgin PTFE?

Problema materialului scaunului

Dacă utilizați în prezent scaune de supapă din cauciuc, EPDM sau metal, este posibil să vă confruntați cu una sau mai multe dintre aceste probleme:

Problemă	De ce se întâmplă	Cum îl rezolvă PTFE
Supapele dvs. curg după câteva luni	Cauciucul se umflă, se întărește sau se degradează în substanțele chimice	PTFE este inert din punct de vedere chimic - rămâne stabil în aproape toate mediile
Supapele tale sunt greu de rotit	Scaunele metalice necesită un cuplu ridicat; cauciucul se lipește de medii	PTFE are cea mai mică frecare - funcționare lină cu cuplu scăzut
Media vă contaminează produsul	Cauciucul sau metalul se pot scurge în procesul dumneavoastră	PTFE este pur, conform FDA/USP - fără contaminare
Înlocuiești scaunele în fiecare an	Cauciucul are o durată de viață limitată; metalul se uzează	PTFE durează de 3-5 ori mai mult - mai puține schimbări, mai puțin timp de nefuncționare
Nu puteți obține scurgeri zero	Scaunele metalice nu sunt etanșe la bule (numai Clasa IV/V)	PTFE asigură o închidere etanșă cu bule de clasă VI

Trei avantaje de bază

1. Rezistență chimică universală: PTFE este inert din punct de vedere chimic la aproape toți acizii, bazele, solvenții și hidrocarburile. Rezolvă problemele de etanșare din industria chimică, petrolieră, farmaceutică și alimentară pe care alte materiale nu le pot gestiona. Material pentru un singur scaun pentru aproape fiecare media.

2. Oprire etanșă cu bule: Scaunele moi din PTFE asigură o închidere de clasă VI (etanșă la bule), cea mai strânsă clasă de scurgere posibilă. Scaunele metalice nu pot realiza acest lucru. Cauciucul poate, dar cauciucul eșuează în mediile agresive. PTFE vă oferă zero scurgeri fără limitări chimice.

3. Frecarea cea mai scăzută: PTFE are cel mai scăzut coeficient de frecare dintre materialele solide (0,05-0,20), asigurând funcționarea lină a supapei, cerințele de cuplu reduse și uzura redusă a actuatorului. Fără lipire. Fără uzură. Fără acumulare media.

Comparație: PTFE vs alte materiale pentru scaune

Comparație costuri și performanțe

Material	Cel mai bun pentru	Cost (inițial)	Durata de viață în serviciul chimic	Cost total (3 ani)
Cauciuc/EPDM	Apă, aer, temperaturi scăzute	$ (1x)	6-12 luni	$$$$ (3-6 înlocuitori)
Metal	Temperatură ridicată, presiune mare, abrazivi	$$$$ (4-5x)	5+ ani	$$$ (fără înlocuiri, dar cost inițial ridicat)
PTFE virgin	Produse chimice curate, aplicații FDA, presiune joasă	$$ (2x)	2-3 ani	$$ (1 înlocuitor)
PTFE umplut	Abrazive, presiune mare, temperatură ridicată	$$$ (3x)	3-5+ ani	$ (zero înlocuiri)

Comparație de performanță

Proprietate	Cauciuc/EPDM	Metal	PTFE virgin	PTFE umplut
Interval de temperatură	-40°C până la +150°C	Până la 650°C+	-180°C până la +200°C	-180°C până la +200°C
Rezistenta chimica	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Clasa de etanșare	Clasa VI	Clasa IV-V	Clasa VI	Clasa VI
Frecare	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Rezistenta la fluaj	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Rezistenta la uzura	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
Conform FDA	Limitat	❌	✅ Da	✅ (doar virgin)
Cost (inițial)	$	$$$$	$$	$$$
Cel mai bun pentru	Apă, aer, temperatură scăzută	Condiții extreme	Produse chimice curate	Abrazive, presiune mare

Ghid de selecție rapidă

Dacă serviciul dvs. este...	Alege...
Produse chimice curate, aplicații FDA, presiune joasă	PTFE virgin
Medii abrazive, nămoluri, presiune ridicată	PTFE umplut cu sticla
Viteză mare, disipare a căldurii, funcționare uscată	PTFE umplut cu carbon
Sensibil la permeabilitate, cicluri termice, substanțe chimice critice	PTFE modificat TFM™
Temperatură ridicată (peste +300°C), presiune extremă	Metal sau PEEK
Apă, aer, temperatură scăzută, prioritate la costuri reduse	Cauciuc/EPDM
Nu sunteți sigur? Trimite-ne media, temperatura, presiunea	Vă recomandăm

Aplicații

Industrii primare

Industrie	Aplicație	Gradul recomandat
Prelucrare chimică	Supape cu bilă, supape de control care manipulează acizi, solvenți, substanțe caustice	PTFE virgin sau TFM™ modificat
Petrol și gaze	Supape cu bilă de înaltă presiune, echipamente pentru cap de sondă, conducte	PTFE umplut cu sticla sau carbon
Farmaceutic	Procesare sterilă, fabricare API	PTFE virgin (FDA/USP)
Mâncare și băuturi	Supape sanitare, echipamente de umplere	PTFE virgin (aprobat de FDA)
Celuloză și hârtie	Supape de șlam abraziv, supape de digestor	PTFE umplut cu sticla
Generare de energie	Sisteme de abur, supape de apă de răcire	RPTFE sau PEEK
Serviciul Criogenic	GNL, oxigen lichid, fluide criogenice	PCTFE sau PTFE modificat

Echipament tipic

Supape cu bilă plutitoare și montate pe trunion

Supape fluture

Supape cu gură și robinete cu glob

Supape de blocare

Supape de control

Supape de reținere

Factory Factory Factory Factory

Aplicații din lumea reală

Studiu de caz 1: Problema de permeație cu PTFE modificat TFM™

Provocare: clientul unui producător de supape cu bilă folosea scaune de supapă din PTFE care nu asigurau o rezistență suficientă la deformare, uzură și pătrundere. PTFE a avut, de asemenea, tendința de a se umfla și de a contracta, făcând o etanșare imperfectă.

Soluție: S-a schimbat materialul scaunului supapei cu PTFE modificat TFM™, cu o rezistență mult mai mare la deformare și o rată de penetrare mai mică. Materialul a oferit, de asemenea, un finisaj mai neted al suprafeței, reducând frecarea și îmbunătățind etanșarea mingii la scaun.

Rezultat: Noul scaun a oferit o rezistență mai bună la penetrare, o stabilitate dimensională îmbunătățită și o integritate structurală îmbunătățită. Producătorul produce acum scaune de supapă cu dimensiuni de la ¾ la 54 de inci, cu aplicații în industria de prelucrare chimică, etanol, petrol și gaze, căi ferate, hârtie și industria alimentară.

Concluzie: o schimbare de material a rezolvat trei probleme, permeație, deformare și frecare. Nu mai sunt necesare înlocuiri.

Studiu de caz 2: Scaun din PTFE Durată de viață dublată

Provocare: Un producător de concentrat de băuturi s-a confruntat cu o defecțiune a etanșării supapelor fluture din cauza substanțelor chimice aromatice agresive la temperaturi sub 50°C și presiune sub 5 bar. Sigiliul OEM FPM s-a umflat, s-a încrețit și s-a desprins sub atac chimic.

Soluție: S-a înlocuit FPM cu scaun pe bază de PTFE.

Rezultat: scaunul nou pe bază de PTFE a durat 3 luni, în comparație cu scaunul original FPM, care a durat 1,5 luni. Durată de viață dublată. Timpul de întreținere redus cu 50%.

Concluzie: Actualizare simplă a materialului. Durată de viață de 2 ori mai mare. Jumătate din timpul de nefuncţionare.

Studiu de caz 3: PTFE umplut cu sticlă — Durată de viață de 8 ori mai lungă

Provocare: O operațiune minieră înlocuia scaunele supapelor la fiecare 4-6 săptămâni pe supapele de șlam care manipulau particule abrazive de minereu. Scaunele Virgin PTFE se uzau rapid, provocând întreruperi frecvente de producție.

Soluție: actualizat la scaune din PTFE umplute cu sticlă, cu rezistență și rezistență sporite la uzură.

Rezultat: Scaunele au durat 8 luni, de 8x mai mult decat PTFE virgin. Timpul de funcționare al producției s-a îmbunătățit semnificativ. Intervalele de întreținere s-au extins de la săptămâni la luni.

Concluzie: o schimbare. Durată de viață de 8 ori mai mare. Reducere cu 80% a timpului de nefuncționare.

Notă: Rezultatele efective ale cazului variază în funcție de condițiile de aplicare. Contactați-ne pentru recomandări specifice aplicației.

Specificatii tehnice

Parametru	PTFE virgin	Umplut cu sticla	Umplut cu carbon	TFM™ modificat
Interval de temperatură	-180°C până la +200°C	-196°C până la +260°C	-200°C până la +230°C	-200°C până la +260°C
Interval de presiune	Până la 70 bar	Clasa 800+	Clasa 800+	Clasa 800+
Rezistenta la fluaj	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Rezistenta la uzura	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Rezistenta chimica	pH 0-14	Excelent (nu HF/alcali)	Excelent (nu oxidanti)	pH 0-14
Rezistenta la penetrare	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Conform FDA	✅ Da	❌ Nu	❌ Nu	✅ Da
Culoare	Alb	Gri-alb	Negru	Alb

Note disponibile

Nota	Cel mai bun pentru	Beneficiul cheie	Limită chimică	Cost
PTFE virgin	Produse chimice curate, FDA, presiune joasă	Rezistență chimică universală, frecare cea mai scăzută	Debit rece sub sarcină	$
PTFE umplut cu sticla	Abrazive, nămoluri, sarcină mare	Cea mai bună rezistență la uzură, rezistență	Nu pentru HF sau alcalii puternici	$$
PTFE umplut cu carbon	Viteză mare, disipare a căldurii	Conductivitate termică, frecare scăzută	Nu pentru oxidanți puternici	$$
PTFE modificat TFM™	Servicii critice, sensibile la permeabilitate	Permeabilitatea cea mai scăzută, cea mai bună recuperare a stresului	Cost mai mare	$$$
PCTFE	Serviciu criogenic, presiune mare	Performanță excelentă la temperatură scăzută	Limitat la +150°C	$$$
ARUNCA O PRIVIRE	Temperatură extremă, sarcină mare	Cea mai mare rezistență, rezistență la uzură	Cost foarte mare	$$$$

Asigurarea calității

Material 100% din rășină virgină — fără remacinare, fără material reciclat. Calitate constantă, lot după lot.

Trasabilitate completă — Fiecare lot poate fi urmărit de la materia primă până la produsul finit. Certificate de material disponibile la cerere.

Prelucrare de precizie — Se plasează prelucrate cu precizie la toleranțe strânse (precizie de ± 0,1 mm) folosind strunguri CNC.

Certificat ISO 9001 — Procese de producție certificate conform sistemelor de management al calității ISO.

Clase conforme cu FDA disponibile — Calitățile Virgin PTFE îndeplinesc cerințele FDA 21 CFR 177.1550.

Suport pentru design personalizat — Asistență tehnică pentru a optimiza geometria scaunului pentru designul dvs. specific al supapei.

Test Test Test Test

FAQ

Î: Ce este scaunul supapei Virgin PTFE și cum știu dacă al meu trebuie înlocuit?

R: Componenta de etanșare unde bila, discul sau dopul se întâlnește cu corpul supapei. PTFE oferă rezistență chimică universală, frecare scăzută și oprire etanșă la bule de clasă VI.

Înlocuiți atunci când observați: scurgeri prin supapa închisă, cuplu de operare mai mare decât cel normal, uzură vizibilă sau zgârieturi sau după service prelungit în condiții solicitante.

Dacă nu sunteți sigur, trimiteți-ne o fotografie și specificațiile supapei dvs., vă vom ajuta să diagnosticați.

Î: PTFE virgin vs. PTFE umplut, care calitate se potrivește cu supapa mea?

R: Trei întrebări pe care să ți le pui:

Suportul dumneavoastră este curat sau abraziv? Curățat → PTFE virgin. Abraziv → Umplut cu sticlă.

Temperatura este ridicată sau aveți nevoie de disiparea căldurii? → Umplut cu carbon.

Este permeația o problemă sau aveți nevoie de cea mai lungă viață? → TFM™ modificat.

Regulă rapidă: PTFE virgin pentru puritate și conformitate cu FDA. PTFE umplut pentru rezistență, rezistență la uzură și durată lungă de viață.

Trimiteți-ne media dvs., temperatura, presiunea, vă recomandăm nota potrivită într-un singur răspuns.

Î: Care sunt limitele și cea mai frecventă greșeală?

O: Temperatură: -180°C până la +200°C.

Presiune: până la 414 bar, variază în funcție de calitate și design.

Limite chimice:

Umplut cu sticla: Nu pentru HF sau alcali puternici

Umplut cu carbon: Nu pentru oxidanți puternici

Virgin PTFE & TFM™: Nu pentru metale alcaline topite sau gaz fluor

Cea mai frecventă greșeală: supracompresie. PTFE necesită o forță de așezare precisă. Prea multă compresie deteriorează scaunul; prea puțin provoacă scurgeri.
