Garnitură PTFE armată cu plasă metalică

Taifno este un producător de încredere de garnituri PTFE armate cu plasă metalică. Plasa metalică SUS316 îmbunătățește integritatea structurală, prevenind defecțiunile de explozie și filtrarea impurităților de particule din sistemele de fluide, în timp ce garnitura păstrează rezistența chimică inerentă, frecarea scăzută și toleranța largă la temperatură a PTFE. Aceste garnituri sunt potrivite pentru conducte de înaltă presiune, aplicații de ciclu termic și industrii care necesită manipularea mediilor curate.

Trimite o anchetă

Descriere produs

Garniturile din PTFE armat cu plasă metalică oferă o rezistență structurală superioară în comparație cu garniturile standard din PTFE, cu o rezistență la presiune de până la 6,4 MPa (64 bar); specificațiile de plasă disponibile variază de la #40 la #200 (material SUS316). În calitate de producător profesionist, Taifno oferă, de asemenea, modele conforme cu FDA, potrivite pentru industria alimentară și farmaceutică.

Vă rugăm să furnizați dimensiunile flanșei și specificațiile ochiurilor, iar noi vă vom oferi o cotație în termen de 24 de ore.

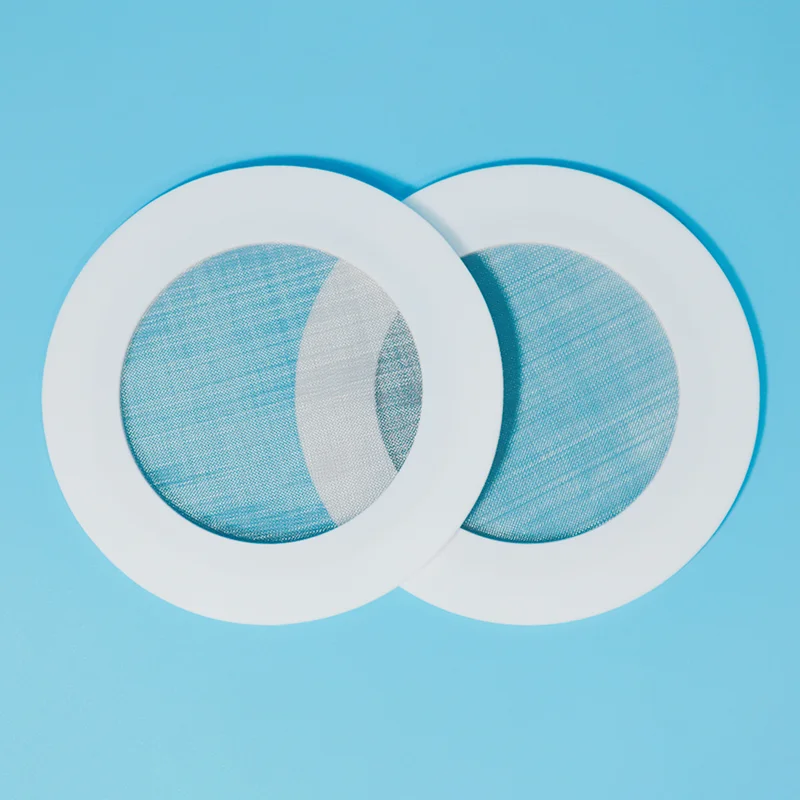

Metal Mesh Reinforced PTFE Gasket

Ce este o garnitură PTFE armată cu plasă metalică?

O garnitură PTFE armată cu plasă metalică este o componentă de etanșare compozită care combină un element de etanșare PTFE cu o plasă din oțel inoxidabil (SUS316) integrată în structura garniturii. Plasa metalică oferă întărire, în timp ce PTFE asigură rezistență chimică și etanșare.

Două configurații principale:

Garnitură întărită (structurală): plasă metalică încorporată în corpul PTFE pentru a rezista curgerii la rece, pentru a reduce relaxarea fluajului și pentru a preveni explozia la presiune ridicată

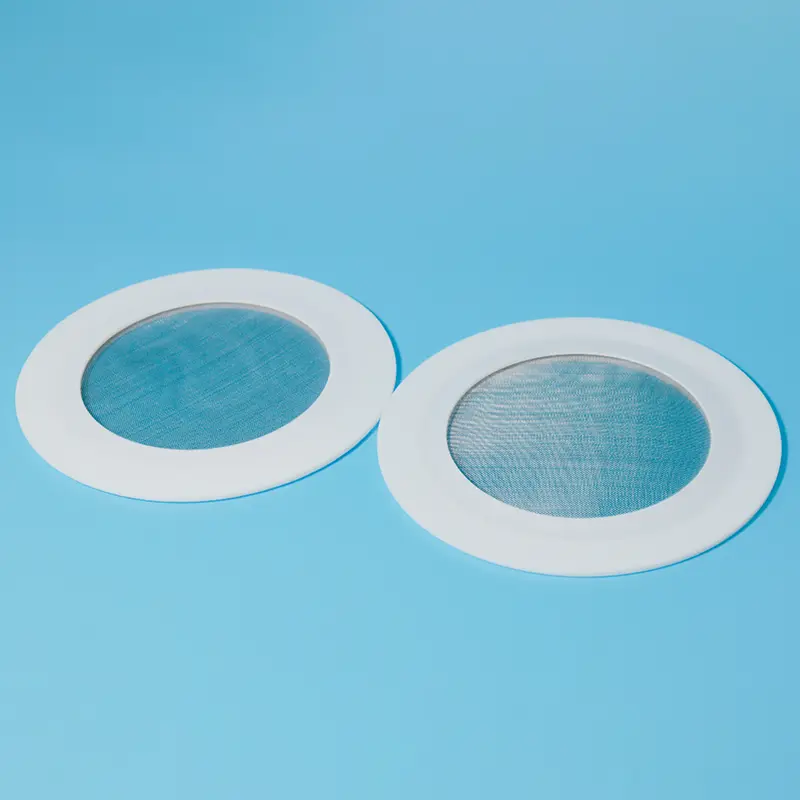

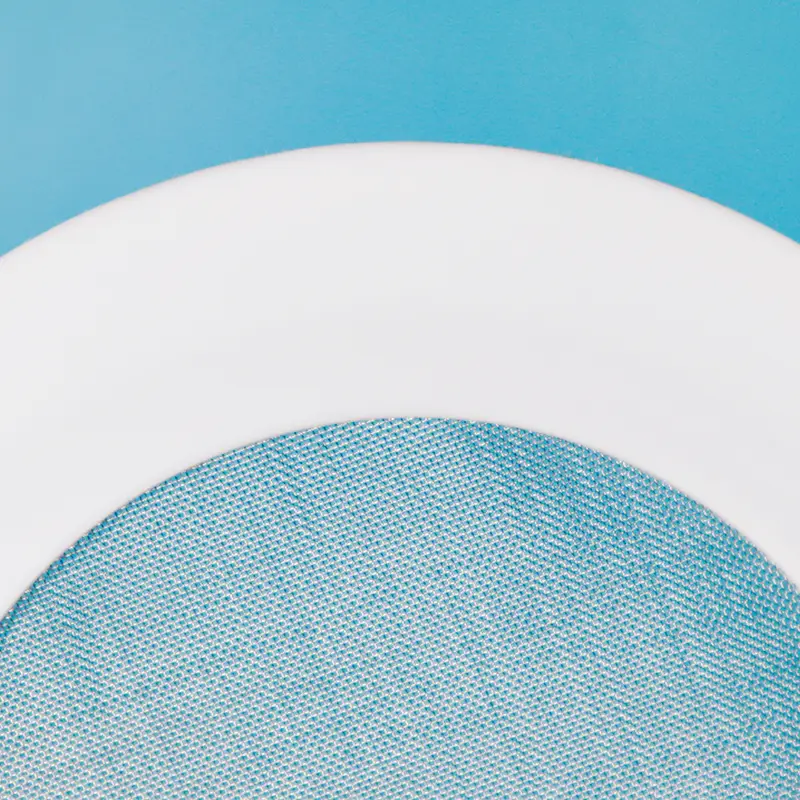

Garnitură de sită (filtru): plasă metalică acoperă orificiul, acționând ca o sită integrată pentru a capta particulele, în timp ce PTFE etanșează flanșa

Cum funcționează:

Corp PTFE: oferă rezistență chimică universală (pH 0-14) și etanșare cu frecare scăzută

Plasă metalică (SUS316): oferă întărire, rezistență la explozie și filtrare

Lipire omogenă: PTFE topit în jurul metalului în timpul sinterizării — fără adezivi, fără delaminare

Beneficii cheie:

Design ranforsat:reduce fluajul și curgerea rece, menține cuplul șuruburilor mai mult timp

Protecție la explozie:armatura metalica previne extrudarea garniturii la presiune ridicata

Filtrare integrată:prinde particulele fără o sită separată

Etanșare cu cuplu scăzut:potrivit pentru flanșe din sticlă, FRP și fontă

Compatibilitate chimică largă:PTFE se ocupă de pH 0-14, plasa SUS316 se ocupă de majoritatea mediilor

Clasele conforme cu FDA disponibile:aplicatii alimentare si farmaceutice

Opțiuni de plasă versatile:disponibil de la #40 la #200 ochiuri (SUS316)

Limitări de care trebuie să fii conștient:

Filtrul de plasă necesită inspecție periodică: înfundarea poate cauza scăderea presiunii sau deteriorarea

Nu pentru filtrarea grea continuă: utilizați o sită dedicată pentru încărcarea cu solide solide

Ghid de comparare și selecție

Garnitură PTFE cu plasă metalică față de PTFE cu manta metalică vs PTFE standard

Caracteristica	Plasa metalica PTFE	PTFE cu manta metalica	PTFE standard
Rezistenta la fluaj	★★★★☆ îmbunătățită	★★★★★ excelent	★★☆☆☆ sărac
Protecție împotriva erupțiilor	★★★★☆ bun	★★★★★ excelent	★☆☆☆☆ sărac
Filtrare	✅ Opțiune de sită integrată	❌ Niciuna	❌ Niciuna
Rezistenta chimica	★★★★★ pH 0-14	★★★★☆	★★★★★
Protectie flansa	★★★★☆ cuplu redus	★★★☆☆	★★★☆☆
Conform FDA	✅ Da	✅ Da	✅ Da
Cost	$$	$$$	$
Cel mai bun pentru	Filtrare + etanșare, rezistență la fluaj, cuplu scăzut	Presiune extremă, temperatură ridicată	Serviciul chimic general

Ghid de selecție rapidă

Dacă serviciul dvs. este...	Alege...	De ce
Conducta necesită îndepărtarea particulelor + etanșare	Garnitura sita	O componentă, două funcții — cost mai mic, mai puține scurgeri
Presiune ridicată, ciclu termic, risc de explozie	Garnitură întărită	Armatura metalica rezista la fluaj si extrudare
Flanșe căptușite cu sticlă, FRP sau fontă	Filtru sau ranforsat	Etanșare la sarcină de prindere redusă + armătură metalică
Alimente, băuturi sau produse farmaceutice	Garnitură de sită conformă cu FDA	PTFE + SUS316 — grade FDA disponibile
Prelucrare chimică, acizi tari	Garnitură întărită	pH 0-14 rezistenta chimica + rezistenta structurala

Ghid de selectare a dimensiunilor ochiurilor

Dimensiunea plasei	Dimensiunea particulelor	Cel mai bun pentru
#40	Grosier (aproximativ 420 µm)	Solide mari, nămoluri, aplicații miniere
#60	Mediu (aproximativ 250 µm)	Filtrare industrială generală
#100	Fină (aproximativ 150 µm)	Prelucrare chimică, filtrare moderată
#150	Foarte fin (aproximativ 100 µm)	Aplicații farmaceutice, de înaltă puritate
#200	Ultra-fin (aproximativ 74 µm)	Filtrare chimică fină, de înaltă puritate

Aplicații primare

Industrie	Aplicație	De ce garnitură metalică PTFE
Prelucrare chimică	Flanse de conducte, racorduri la reactor	Rezistență la fluaj + rezistență chimică + opțiune de filtrare
Petrol și gaze	Linii de gaz natural, contoare	Filtrare integrată + etanșare + protecție împotriva erupțiilor
Mâncare și băuturi	Conexiuni sanitare	PTFE + plasă SUS316 conform FDA
Farmaceutic	Prelucrare sterilă, aplicații de înaltă puritate	Plasă fină (#150-#200) + conformitate cu USP
Apă și ape uzate	Fonta, flanse FRP	Etanșare cu sarcină de clemă redusă + filtrare
Echipament căptușit cu sticlă	Flanșe căptușite cu sticlă	Etanșare cu cuplu scăzut + rezistență la fluaj

Factory Factory Factory Factory

Specificatii tehnice

Proprietăți ale garniturii din PTFE armat cu plasă metalică

Parametru	Valoare
Interval de temperatură	-180°C până la +200°C (limită PTFE)
Interval de presiune	Până la 6,4 MPa (64 bar)
Material plasă	Oțel inoxidabil SUS316
Opțiuni de plasă	#40, #60, #100, #150, #200
Grosimea metalului	0,20 mm tipic
Culoare	Alb/alb murdar (PTFE) + argintiu (plasă)
Material	PTFE Virgin + plasă din oțel inoxidabil SUS316
Conform FDA	Da — disponibil pentru produse alimentare/farmaceutice
Compatibilitate chimică	pH 0-14 (PTFE), SUS316 tratează majoritatea mediilor

Dimensiuni disponibile

Gama de dimensiuni	grosime (mm)	Opțiuni de plasă
DN25 până la DN450	2,5 – 4,5	#40 – #200
Dimensiuni personalizate disponibile	Până la 3000+	Conform specificației
Dimensiuni sanitare Tri-Clamp	1.0S – 2.0S	#40 – #200

Asigurarea calității

Rășină PTFE virgină 100% — calitate constantă, lot după lot

Plasă din oțel inoxidabil SUS316 — material rezistent la coroziune, de calitate alimentară

Lipire omogenă — PTFE fuzionat prin perforații de plasă — fără delaminare

Clasele conforme cu FDA disponibile — pentru aplicații alimentare, băuturi și farmaceutice

Trasabilitate completă — certificate de material la cerere

Timp de livrare — dimensiuni standard în stoc (24-48 de ore); dimensiuni personalizate 7-15 zile

Test Test Test Test

Studiu de caz

La o stație de colectare a gazelor naturale din nord-vestul Chinei, o conductă de înaltă presiune de 15 MPa funcționa sub presiune ridicată pe termen lung, fluctuații frecvente de presiune și condiții complexe de mediu. Garniturile spiralate originale au suferit treptat de coroziune și degradare a etanșării cauzate de expunerea continuă la medii corozive și cicluri repetate de presiune, creând riscuri potențiale de scurgere și afectând funcționarea în siguranță a sistemului de conducte.

Pentru a face față acestor provocări, au fost instalate garnituri PTFE întărite cu inserții de plasă din oțel inoxidabil 316L ca soluție de înlocuire. Stratul de etanșare PTFE oferă o rezistență chimică excelentă, în timp ce armătura din oțel inoxidabil 316L îmbunătățește rezistența mecanică, rezistența la presiune și stabilitatea de etanșare pe termen lung.

După înlocuire, conducta a funcționat continuu timp de mai mult de 2 ani în condiții de presiune fluctuantă, menținând o performanță de etanșare fiabilă, cu zero scurgeri pe toată perioada de service.

FAQ

Î: Ce este o garnitură PTFE armată cu plasă metalică și când ar trebui să o folosesc?

R: O garnitură PTFE armată cu plasă metalică (cunoscută și sub numele de garnitură de sită PTFE sau garnitură de PTFE armat) combină rezistența chimică a PTFE cu armarea sau filtrarea din oțel inoxidabil.

Utilizați versiunea ranforsată atunci când aveți nevoie de rezistență la fluaj și protecție la explozie, în condiții de înaltă presiune, ciclism termic sau vid, unde PTFE standard s-ar deforma.

Utilizați versiunea cu sită atunci când trebuie să îndepărtați particulele din fluxul de fluid în timp ce etanșați flanșa, elimină o sită separată, reduce punctele de scurgere și reduce costurile de instalare.

Disponibil în dimensiuni de plasă de la #40 până la #200 (SUS316) și clase conforme FDA.

Î: Ce dimensiuni de plasă sunt disponibile și cum o aleg pe cea potrivită?

R: Garniturile PTFE cu plasă metalică sunt de obicei disponibile în plasă #40, #60, #100, #150 și #200 (oțel inoxidabil SUS316).

Ghid de selecție:

#40 (grosier): solide mari, nămoluri, minerit.

#60 (mediu): filtrare industrială generală.

#100 (fin): procesare chimică, filtrare moderată.

#150-#200 (foarte fin): aplicații farmaceutice, de înaltă puritate, alimentare.

Plasă mai mare asigură o filtrare mai fină, dar o cădere de presiune mai mare. Pentru încărcarea cu solide solide, utilizați o sită dedicată, plasa garniturii este pentru îndepărtarea particulelor ușoare până la moderate.

Aveți nevoie de ajutor pentru a alege plasa potrivită? Contactați-ne cu mediul, temperatura, presiunea și dimensiunea particulelor.

Î: Care sunt limitele – și cele mai frecvente greșeli?

O: Temperatură: -180°C până la +200°C serviciu continuu.

Presiune: Până la 6,4 MPa (64 bar), depinde de grosime și design.

Chimic: PTFE pH 0-14 — plasa SUS316 tratează majoritatea acizilor, alcalinelor și solvenților.

Trei greșeli comune:

(1) Folosirea garniturii sită pentru încărcarea cu solide grele, înfundarea ochiurilor, creșterea presiunii și garnitura se poate defecta. Utilizați o sită dedicată pentru solide grele.

(2) Alegerea greșită a dimensiunii ochiului: prea fină provoacă scăderea presiunii; prea grosier lasă particulele să treacă.

(3) Ignorarea inspecției periodice: filtrele se pot slăbi sau se pot deteriora în timp; inspectați regulat.
