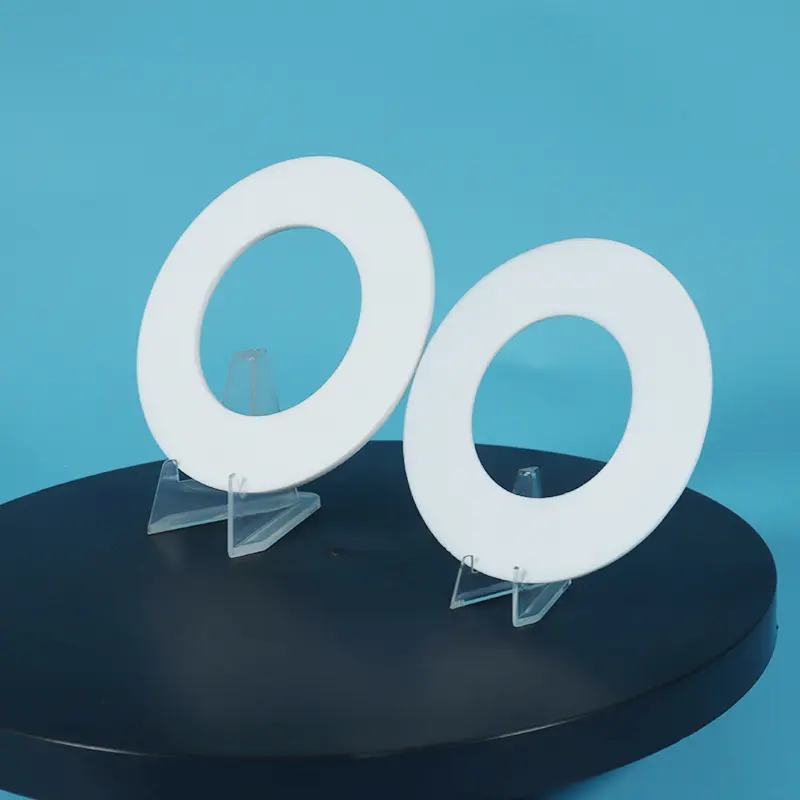

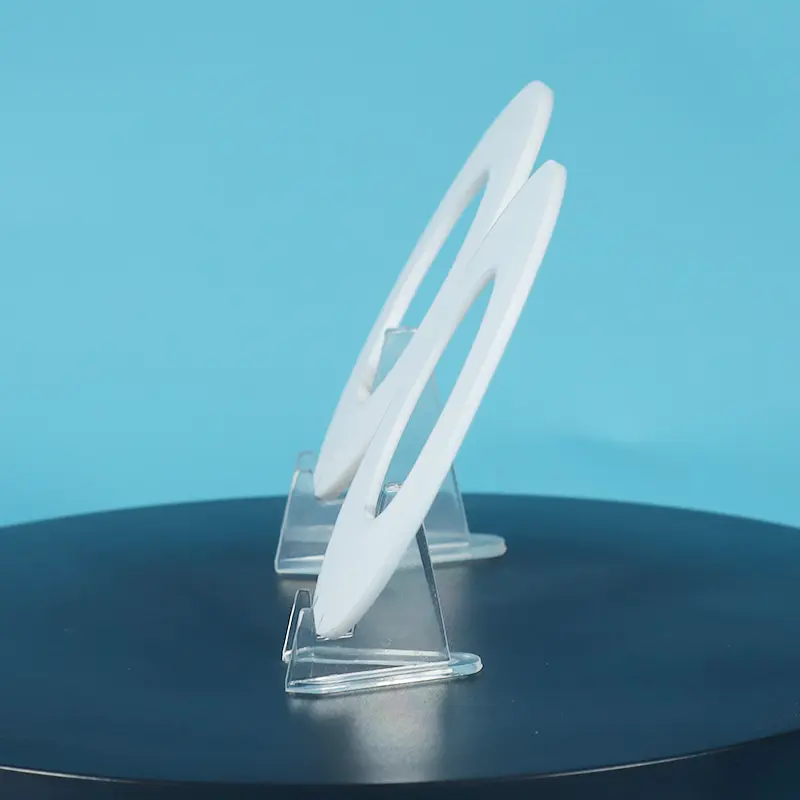

Garnitură plată din PTFE Virgin

Alegeți Taifno ca producător de garnituri plate din PTFE virgin și obțineți un preț direct din fabrică astăzi. Cu o rezistență chimică remarcabilă la pH 0-14, o gamă largă de temperatură de funcționare de la -180°C la +200°C, frecare scăzută și mai multe grade, inclusiv PTFE virgin, PTFE umplut și ePTFE, produsele noastre sunt utilizate pe scară largă în procesarea chimică, alimente, aplicații farmaceutice și de etanșare industrială.

Trimite o anchetă

Descriere produs

În comparație cu garniturile din cauciuc sau grafit, garniturile plate din PTFE pur oferă performanțe superioare atunci când se confruntă cu medii corozive, temperaturi extreme și aplicații care necesită niveluri ridicate de igienă. Cu 20 de ani de experiență în industria PTFE, Taifno furnizează materiale de etanșare adaptate cerințelor dumneavoastră specifice de substanță chimică, temperatură și puritate; vă rugăm să nu ezitați să ne contactați.

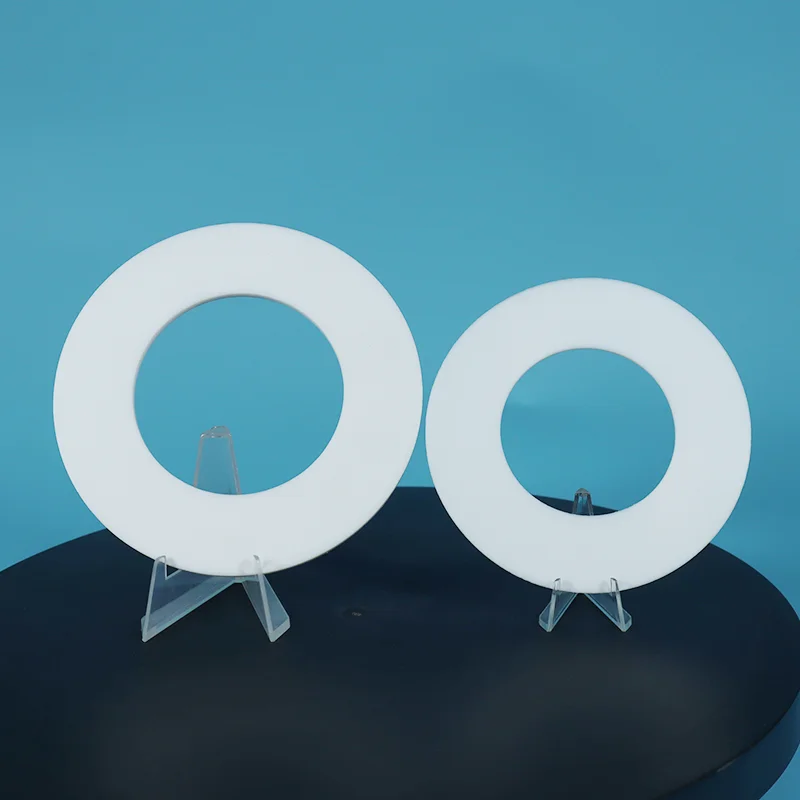

Virgin PTFE Flat Gasket

Introducere de produs și de ce să alegeți

Ce este o garnitură PTFE?

O garnitură de PTFE (garnitură de politetrafluoretilenă) este o componentă de etanșare fabricată din rășină PTFE prin procese de prelucrare, turnare sau tăiere. Garnitura plată din PTFE Virgin sunt apreciate pentru rezistența chimică largă, intervalul larg de temperatură de funcționare și proprietățile necontaminante. Sunt disponibile în configurații, inclusiv garnituri plate, garnituri în formă de V, segmente de piston și scaune de supapă cu bilă.

Caracteristici cheie

Rezistență chimică universală (pH 0-14):Rezistent la aproape toate substanțele chimice industriale, acizi, solvenți și alcalii

Gamă largă de temperatură (-180°C până la +200°C):Menține integritatea etanșării de la serviciul criogenic la cel la temperatură înaltă

Cel mai mic coeficient de frecare (0,05-0,10):Auto-lubrifiant, reduce uzura suprafetelor de împerechere

Suprafata antiaderenta:Previne aderența și acumularea suportului, curățare ușoară

Izolație electrică excelentă:Rigiditate dielectrică ridicată până la 20 kV/mm

Clasele conforme cu FDA disponibile:PTFE Virgin respectă FDA 21 CFR 177.1550

De ce să alegeți PTFE față de alte materiale?

Problemă	Cum o rezolvă PTFE	Costul alegerii greșite
Cauciucul se umflă și se degradează în substanțele chimice	PTFE este inert din punct de vedere chimic - fără umflare, fără degradare	Scurgeri, pierderi de produse, incidente de siguranță
Elastomerii eșuează la temperaturi extreme	PTFE se descurcă de la -180°C la +200°C — stabil pe toată gama	Defecțiune fragilă la temperatură scăzută, înmuiere la temperatură ridicată
Garniturile metalice se corodează	PTFE este rezistent la coroziune - rezistență la pH 0-14	Deteriorări ale echipamentelor, contaminare
Grafitul se oxidează în acizi	PTFE manipulează acizii cu ușurință - fără oxidare	Defecțiunea garniturii, emisii fugitive
Contaminare în procesele alimentare/farmaceutice	PTFE virgin conform FDA - fără substanțe extractibile	Rechemarea produselor, amenzi de reglementare

Ghid de comparare și selecție

PTFE vs cauciuc vs metal vs garnituri din grafit

Caracteristica	Garnitură PTFE	Cauciuc/Elastomer	Garnitura metalica	Garnitură din grafit
Rezistenta chimica	★★★★★ pH 0-14	★★☆☆☆ limitat	★★★☆☆	★★★★☆
Interval de temperatură	-180°C până la +200°C	-40°C până la +150°C	Până la 600°C+	Până la 450°C
Frecare	★★★★★ cel mai jos	★★★☆☆	★★☆☆☆	★★★★☆
Rezistenta la fluaj	★★☆☆☆ sărac (virgin)	★★★★☆	★★★★★	★★★☆☆
Conform FDA	✅ Da	⚠️ Limitat	❌ Nu	❌ Nu
Cost	$$	$	$$$$	$$$
Cel mai bun pentru	Produse chimice, acizi, solvenți, FDA	Apa, aer, serviciu general	Presiune extremă, temperatură ridicată	Temperatură ridicată, abur

Comparația gradului PTFE

Caracteristica	PTFE virgin	PTFE umplut	PTFE expandat (ePTFE)
Rezistenta chimica	★★★★★ pH 0-14	★★★★☆ depinde de umplutură	★★★★★ pH 0-14
Rezistenta la fluaj	★★☆☆☆ sărac	★★★★☆ îmbunătățită	★★★★☆ excelent
Conformabilitatea	★★☆☆☆ rigid	★★☆☆☆	★★★★★ excelent
Conform FDA	✅ Da	⚠️ Depinde de umplutură	✅ Da
Cel mai bun pentru	Aplicații FDA de înaltă puritate	Presiune mare, rezistență mecanică	Flanse deteriorate, cuplu redus

Ghid de selecție rapidă

Dacă aplicația dvs. este...	Alege...	De ce
Alimente, produse farmaceutice, produse chimice curate, conformitate cu FDA	PTFE virgin	Puritate maximă, conform FDA
Este necesară presiune înaltă, sarcină mare, rezistență la fluaj	PTFE umplut	Rezistență mecanică îmbunătățită
Flanșe deteriorate, aspre sau deformate	ePTFE	Se conformează neregulilor, cuplu scăzut
Flanșe căptușite cu sticlă, suprafețe fragile	ePTFE sau garnitură plic	Cuplu redus, delicat cu flanșe
Caustice puternice, celuloză și hârtie	PTFE umplut cu sulfat de bariu	Compatibilitate chimică + fluaj redus
Disiparea căldurii, frecare scăzută, etanșări dinamice	PTFE umplut cu grafit	Conductivitate termică, uzură redusă

Aplicații primare

Industrie	Aplicație	De ce PTFE
Prelucrare chimică	Flanse de conducte, pompe, supape, reactoare	pH 0-14 rezistenta chimica
Farmaceutic	Echipament steril de procesare, fabricare API	Conformitate FDA, necontaminant
Mâncare și băuturi	Racorduri sanitare, echipamente de prelucrare	Conformitate FDA, antiaderent, curățare ușoară
Petrol și gaze	Flanșe de rafinărie, conducte — hidrocarburi, H₂S	Rezistență chimică, gamă largă de temperaturi
Generare de energie	Sisteme de abur, apa de racire	-180°C până la +200°C
Apă și ape uzate	Flanse de stație de epurare, racorduri pompe	Rezistență la coroziune, necontaminant
Semiconductor	Distribuție chimică de înaltă puritate	Material ultra-pur, fără extractibile

Factory Factory Factory Factory

Specificatii tehnice

Proprietăți garnituri PTFE

Parametru	Valoare
Interval de temperatură	-180°C până la +200°C
Interval de presiune	Până la 80 bar (depinde de calitate, grosime și design)
Interval pH	0-14 — rezistență chimică universală
Densitate	2,10-2,40 g/cm³
Rezistență la tracțiune	≥15 MPa (virgin)
Coeficientul de frecare	0,05-0,10
Rezistenta dielectrica	Până la 20 kV/mm
Absorbția de apă	<0,01%
Material	100% PTFE virgin sau compuși umpluți

Dimensiuni disponibile

Gama de dimensiuni	grosime (mm)	Note
DN15 până la DN600+	0,5 – 6,0	Dimensiuni standard pe stoc
Dimensiuni personalizate	Disponibil la cerere	Decupat conform specificațiilor

Asigurarea calității

Material 100% din rășină virgină — fără remacinare, fără material reciclat

Trasabilitate completă — certificate de materiale disponibile la cerere

Clasele disponibile conform FDA — îndeplinește FDA 21 CFR 177.1550

Fabricare personalizată — disponibilă în diferite dimensiuni, grosimi și forme

Timp de livrare — dimensiuni standard în stoc (24-48 de ore); dimensiuni personalizate 5-10 zile

Test Test Test Test

Carcasa produsului

O fabrică de hârtie din Guangdong, China, a suferit defecțiuni frecvente de etanșare în sistemul său de condens cu abur care funcționează la 180°C și o presiune de 1,6 MPa. Sistemul a suferit două cicluri termice în fiecare zi, provocând extinderea și contracția repetată a conexiunii flanșei. Garniturile originale din PTFE pur au suferit deformarea prin fluaj și performanța de etanșare redusă în timpul ciclului termic continuu, necesitând înlocuire aproximativ o dată pe lună. Întreținerea frecventă nu numai că a crescut costurile de operare, dar a afectat și fiabilitatea echipamentelor și eficiența producției.

Pentru a rezolva această problemă, fabrica a înlocuit garniturile PTFE pur convenționale cu garnituri PTFE umplute cu sticlă fabricate din foi de PTFE armate cu fibră de sticlă. În comparație cu PTFE neumplut, PTFE umplut cu sticlă oferă o rezistență la compresiune îmbunătățită, o stabilitate dimensională îmbunătățită și o rezistență mai bună la fluaj și curgere la rece în condiții de temperatură și presiune ridicată. Aceste proprietăți mecanice îmbunătățite îl fac mai potrivit pentru aplicații care implică cicluri termice repetate și cerințe de etanșare pe termen lung a flanșei.

După instalare, garniturile PTFE umplute cu sticlă au menținut o performanță stabilă de etanșare în funcționare continuă la 180°C, 1,6 MPa și două cicluri termice pe zi. Intervalul de înlocuire a garniturii a fost extins semnificativ de la aproximativ 1 lună la 14 luni, reducând foarte mult frecvența de întreținere și îmbunătățind fiabilitatea sistemului de condens de abur.

Rezultate aplicare:

● Echipamente de aplicare:Sistem de condens cu abur într-o fabrică de hârtie

● Condiții de funcționare:Temperatura 180°C / presiune 1,6 MPa / 2 cicluri termice pe zi

● Soluție originală:Garnitură din PTFE pur

● Soluție de înlocuire:Garnitură PTFE umplută cu sticlă

● Îmbunătățirea duratei de viață:Prelungit de la 1 lună la 14 luni

● Beneficii cheie:Rezistență îmbunătățită la fluaj, stabilitate dimensională mai bună, frecvență de întreținere redusă și fiabilitate îmbunătățită a etanșării pe termen lung

Această carcasă evidențiază avantajele materialelor PTFE umplute cu sticlă în aplicațiile de etanșare la temperaturi înalte cu cicluri termice frecvente, oferind o soluție mai durabilă decât garniturile standard de PTFE pur pentru medii industriale solicitante.

FAQ

Î: Ce este o garnitură PTFE și de ce este folosită peste cauciuc sau metal?

R: O garnitură PTFE (garnitură de politetrafluoretilenă) este o componentă de etanșare utilizată pentru a preveni scurgerile între flanșe și racordurile țevilor. Garnitura plată din PTFE Virgin sunt preferate față de cauciuc și metal, deoarece oferă rezistență chimică universală (pH 0-14), cauciucul se umflă la substanțe chimice și corodează metalul.

Ele oferă, de asemenea, o gamă largă de temperatură (-180°C până la +200°C), suprafață antiaderență și clase conforme FDA pentru aplicații alimentare și farmaceutice.

Când să utilizați PTFE: Produse chimice agresive, temperaturi extreme, procese reglementate de FDA și aplicații în care contaminarea nu este acceptabilă.

Când să NU folosiți PTFE: Metale alcaline topite, fluor elementar la temperaturi ridicate sau aplicații care necesită rezistență mecanică ridicată fără armare de umplutură.

Î: Care este diferența dintre garniturile PTFE virgin, PTFE umplut și PTFE expandat (ePTFE)?

R: Garnitura plată Virgin Virgin PTFE sunt fabricate din rășină PTFE pură, neumplută și oferă cea mai mare rezistență chimică și puritate, alegerea preferată pentru contactul alimentar și procesarea farmaceutică reglementată de FDA.

Garnitura plată PTFE Virgin umplută incorporează aditivi precum sticlă, sulfat de bariu sau carbon pentru a îmbunătăți rezistența mecanică și a reduce fluajul, făcându-le potrivite pentru aplicații cu presiune mai mare. PTFE umplut este cel mai comun tip pentru uz industrial general.

Garniturile PTFE expandat (ePTFE) sunt produse prin întinderea PTFE virgin pentru a crea un material foarte comprimabil, conformabil, care etanșează eficient pe suprafețele flanșelor aspre, deteriorate sau neregulate la sarcini mai mici ale șuruburilor. Spre deosebire de PTFE umplut, ePTFE menține rezistența chimică completă a PTFE virgin deoarece nu sunt introduși aditivi.

Î: Care sunt limitările garniturii plate Virgin PTFE și care sunt cele mai frecvente greșeli?

O: Temperatură: -180°C până la +200°C serviciu continuu.

Chimic: pH 0-14 rezistenta universala, NU este compatibil cu metale alcaline topit sau fluor elementar la temperaturi ridicate.

Limitări: PTFE are o rezistență slabă la fluaj (curgere la rece), se deformează la presiune ridicată pe termen lung. PTFE are, de asemenea, rezistență mecanică scăzută, nu este potrivit pentru impact la presiune înaltă fără armare de umplutură.

Trei greșeli comune:

(1) Folosind PTFE virgin în serviciu de înaltă presiune: se deformează sub sarcină susținută; utilizați PTFE umplut.

(2) Strângere excesivă: PTFE este moale; compresia excesivă provoacă fluaj și scurgere. Folosiți o cheie dinamometrică.

(3) Selectare greșită a clasei: nu toate garniturile plate Virgin PTFE sunt la fel; alege virgin pentru puritate, umplut pentru rezistență, ePTFE pentru conformabilitate. Includem specificațiile de instalare la fiecare comandă.

Ai nevoie de ajutor pentru a alege nota potrivită? Contactați-ne cu temperatura, presiunea și mediul dvs., vă recomandăm gradul potrivit de PTFE în 24 de ore.
