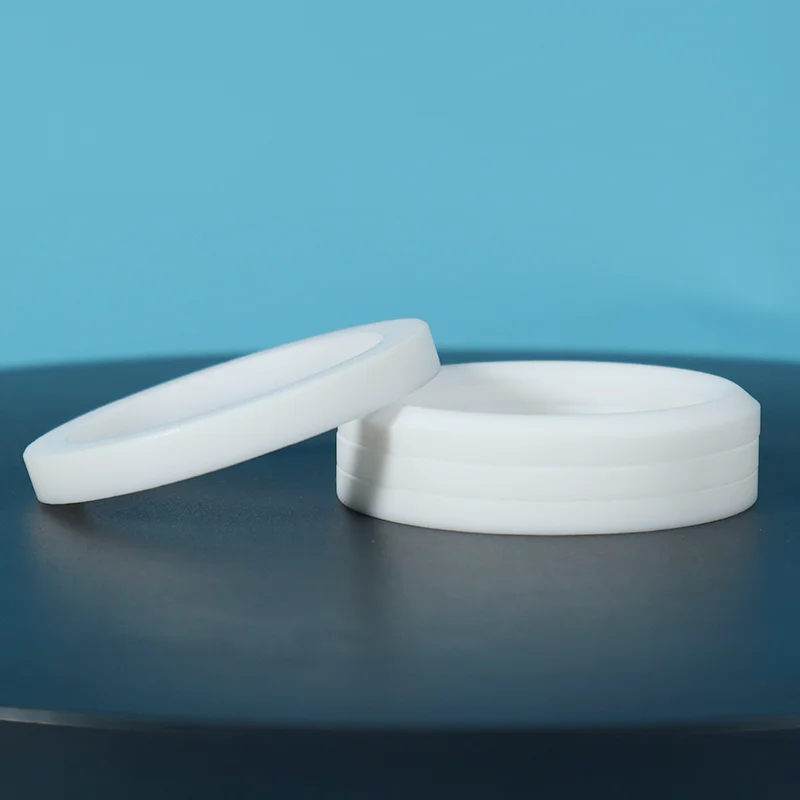

Set de ambalare PTFE

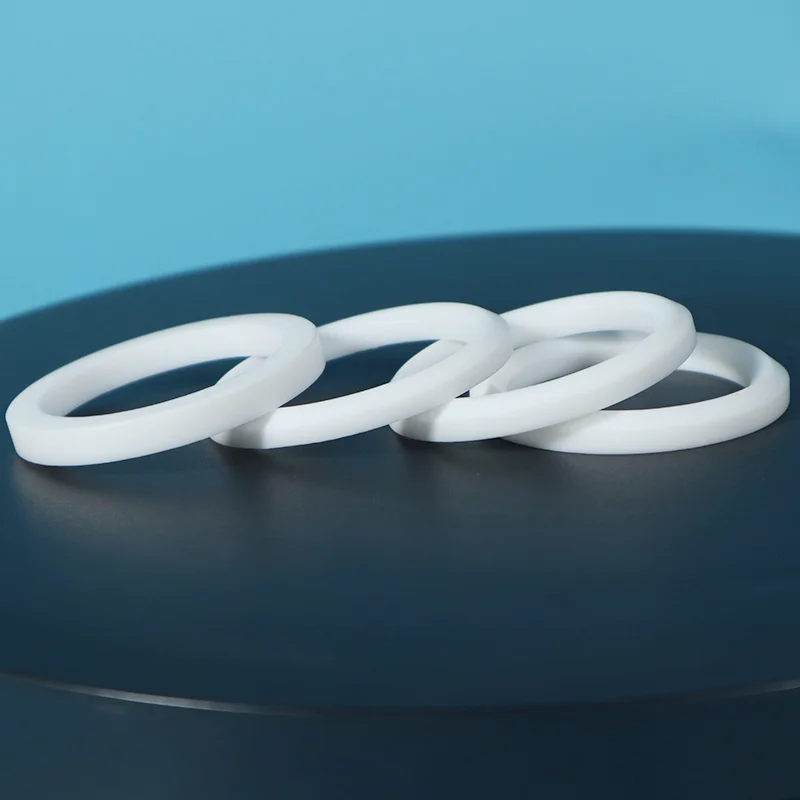

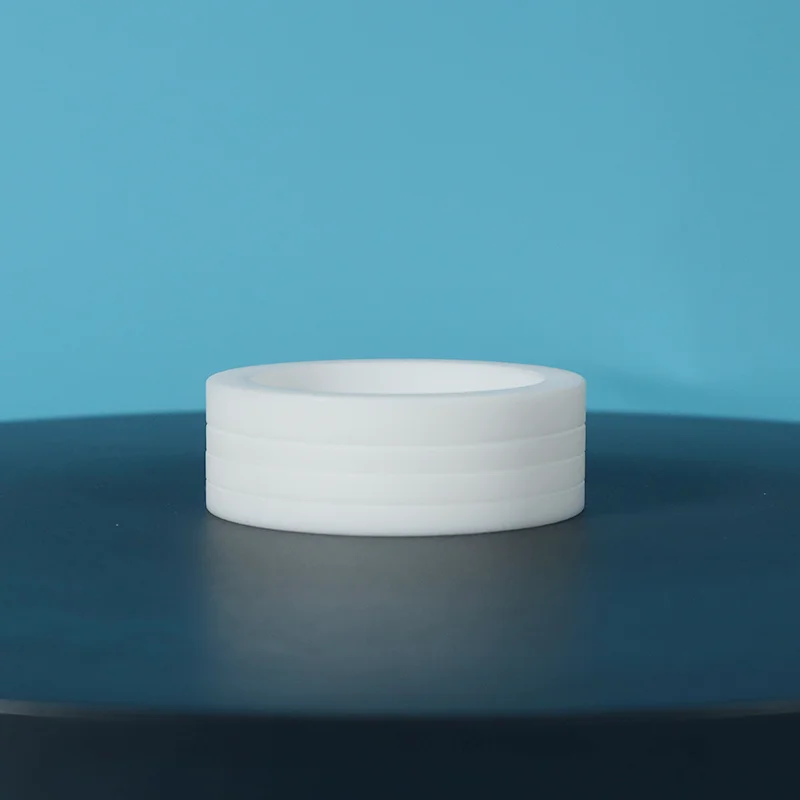

Setul de ambalare din PTFE fabricat de Taifno constă dintr-un set de inele de etanșare din PTFE, inclusiv un inel adaptor superior, inele intermediare în formă de V și un inel adaptor inferior, conceput pentru instalare într-o cutie de presa.

Este potrivit pentru un interval de temperatură de la -180°C până la +200°C, rezistă la presiuni de până la 500 bar, acoperă un interval de pH de 0-14 și suportă viteze liniare de până la 5 m/s.

De ce să alegeți setul de ambalare din PTFE?

Problema inelului O

Trei avantaje de bază

1. Forță de etanșare reglabilă: Inelele O sunt fixate — odată instalate, forța de etanșare nu poate fi ajustată. Seturile de ambalare din PTFE pot fi strânse din nou. Pe măsură ce garnitura se uzează în timp, pur și simplu strângeți piulița presetupei pentru a restabili performanța de etanșare. Nu este nevoie să dezasamblați.

2. Etanșare dinamică pentru arbori în mișcare: Inelele O sunt etanșări statice — etanșează într-o canelură fixă ​​și se defectează când arborele se mișcă. Inelele V din PTFE sunt proiectate special pentru mișcare alternativă și rotativă lentă - buzele de etanșare se mișcă cu arborele, menținând contactul sub presiune.

3. Etanșare sub presiune: Geometria în formă de V este proiectată pentru a fi alimentată de presiune: pe măsură ce presiunea sistemului crește, forțează buzele de etanșare mai ferm împotriva tijei și carcasei, sporind automat eficiența etanșării.

Avantaj material

Comparație: set de ambalare vs inel O vs garnitură compozită

Aplicații

Industrii primare

Echipament tipic

Supape de control și izolare

Supape cu gură, robinete cu bilă, robinete cu glob

Pompe alternative

Pompe centrifuge (rotative lente)

Cilindri hidraulici și servomotoare

Compresoare

Mixere și agitatoare

Prese de forjare, mașini de turnat prin injecție

Aplicații din lumea reală

Studiu de caz 1: Ambalaj de tijă de supapă a fabricii chimice

Provocare: O fabrică de produse chimice care manipulează acid agresiv la 150°C a înlocuit inelele O de pe tijele supapelor de control la fiecare 2-3 luni – provocând timpi de nefuncționare costisitoare și probleme de siguranță.

Soluție: Set de garnitură cu inele în V din PTFE cu calitate umplută cu carbon. Instalat cu specificațiile de cuplu recomandate.

Rezultat: Zero scurgeri timp de 18 luni. Ambalajul a fost strâns din nou de două ori în timpul întreținerii programate. Reducere cu 80% a costurilor de întreținere și a timpului de nefuncționare.

Studiu de caz 2: Ambalarea pompei de șlam

Provocare: o pompă de șlam care manipula medii abrazive a uzat ambalajul standard la fiecare 4-6 săptămâni, necesitând întreruperi frecvente de producție.

Soluție: Set de ambalaj PTFE umplut cu sticlă cu inele anti-extruziune.

Rezultat: Setul de ambalare a durat 8 luni — de 8 ori mai mult decât soluția anterioară. Intervalele de întreținere extinse. Timpul de funcționare al producției s-a îmbunătățit semnificativ.

Studiu de caz 3: Conformitatea cu emisiile fugitive

Provocare: O instalație de procesare a gazelor naturale trebuie să respecte standardele ISO 15848 privind emisiile fugitive privind supapele de control critice.

Soluție: set de garnitură pe bază de PTFE cu emisii reduse cu pachet de lubrifiere proprietar, testat conform ISO 15848.

Rezultat: A trecut conformitatea cu emisiile. Rate de scurgere mult sub limitele permise. Performanță pe termen lung verificată prin monitorizare continuă.

Notă: Rezultatele efective ale cazului variază în funcție de condițiile de aplicare. Contactați-ne pentru recomandări specifice aplicației.

Specificatii tehnice

Opțiuni de calitate a materialului

Asigurarea calității

Material 100% PTFE virgin — fără remacinare, fără material reciclat. Calitate constantă, lot după lot.

Trasabilitate completă — Fiecare lot poate fi urmărit de la materia primă până la produsul finit. Certificate de material disponibile la cerere.

Turnare de precizie — Fiecare inel de etanșare este turnat cu precizie sau prelucrat la toleranțe strânse.

Ghid de instalare — Instrucțiuni detaliate de instalare și specificații de cuplu la fiecare comandă.

Sistemul de calitate ISO — Procesele de producție urmează standardele internaționale de calitate.

Clasele FDA disponibile —Clasele conform FDA și USP Clasa VI pentru aplicații alimentare și farmaceutice.

FAQ

Î: Ce este set de ambalare PTFE și cum funcționează?

R: Este un teanc de inele PTFE, adaptor de sus, inele de mijloc în formă de V, adaptor de jos, instalate într-o cutie de presa.

Când piulița presetupei este strânsă, inelele în V se extind radial atât pe arbore, cât și pe carcasă. Presiunea sistemului energizează și mai mult buzele de etanșare, o etanșare mai strânsă pe măsură ce presiunea crește. Autoenergizant. Se poate strânge din nou pe măsură ce apare uzura.

Î: Set de ambalare vs. O-ring, când ar trebui să schimb?

R: Comutați când inelele O continuă să se defecteze, pe arbori în mișcare, sub fluctuații de presiune sau în substanțe chimice agresive.

Inelele O sunt statice, etanșează în caneluri fixe. Seturile de ambalare sunt dinamice, reglabile, re-strânse și construite pentru piese în mișcare.

Comparația costurilor: inelele O costă mai puțin în avans. Dar dacă le înlocuiți la fiecare 3 luni, un set de ambalare care durează 3-5 ani vă economisește o sumă mare de dolari SUA în piese, forță de muncă și timp de nefuncționare.

Î: Care sunt limitele și cea mai frecventă greșeală de instalare?

O: Temperatură: -180°C până la +200°C (modificat până la +315°C).

Presiune: până la 500 bar. Viteza: < 5 m/s.

Cea mai frecventă greșeală: strângerea excesivă a glandei. PTFE este moale, compresia excesivă provoacă curgere la rece, deformează inelele și creează scurgeri în loc de etanșare. Folosiți o cheie dinamometrică. Strângeți în trepte.

Urmați ghidul nostru de instalare, inclus la fiecare comandă.
