PTFE Virgin rezistă aproape la orice substanță chimică, dar sub compresie continuă curge la rece: sarcina șuruburilor se relaxează, garnitura se subțiază și îmbinarea începe să plângă. Pe echipamentele cu căptușeală din sticlă, ceramică și plastic, problema se inversează - cuplul necesar pentru a menține etanșat PTFE standard este adesea suficient pentru a crăpa suprafața flanșei.
Această foaie rezolvă ambele moduri de defecțiune cu o singură schimbare de material. Microsferele goale din sticlă sunt dispersate prin matricea PTFE, ridicând recuperarea elastică de la aproximativ 21,8% la până la 55,8%. Garnitura menține forța de etanșare cu o presiune semnificativ mai mică a șuruburilor și rămâne suficient de moale pentru a se închide peste sâmburi și ondulații, în loc să solicite o suprafață prelucrată.

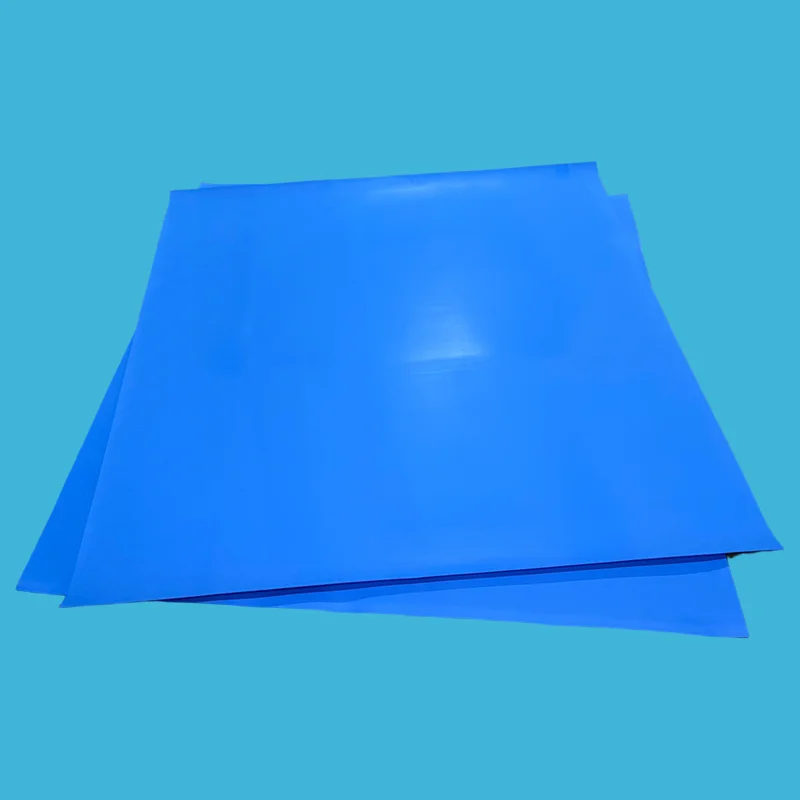

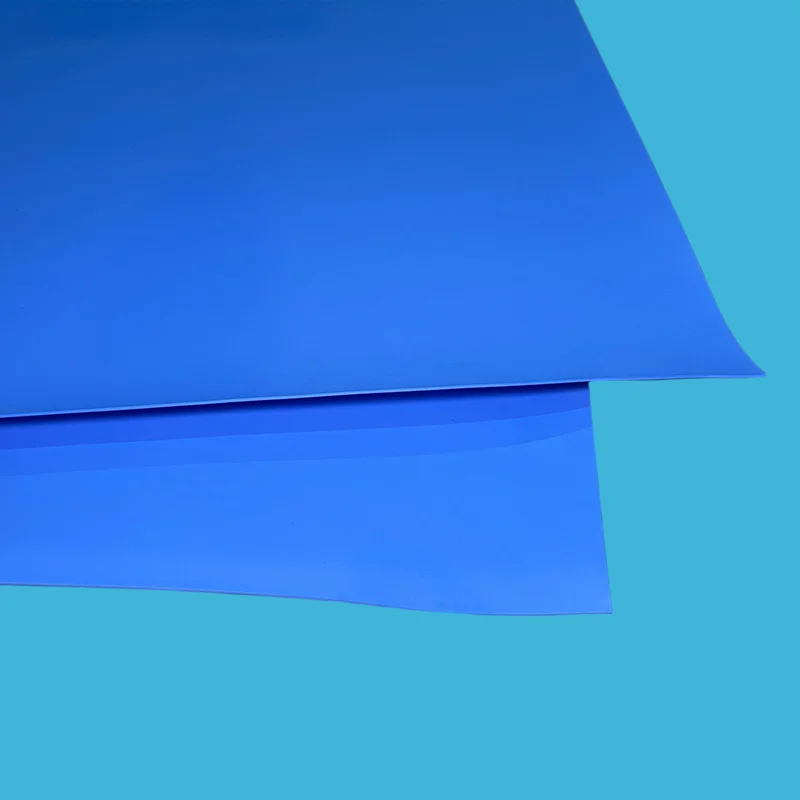

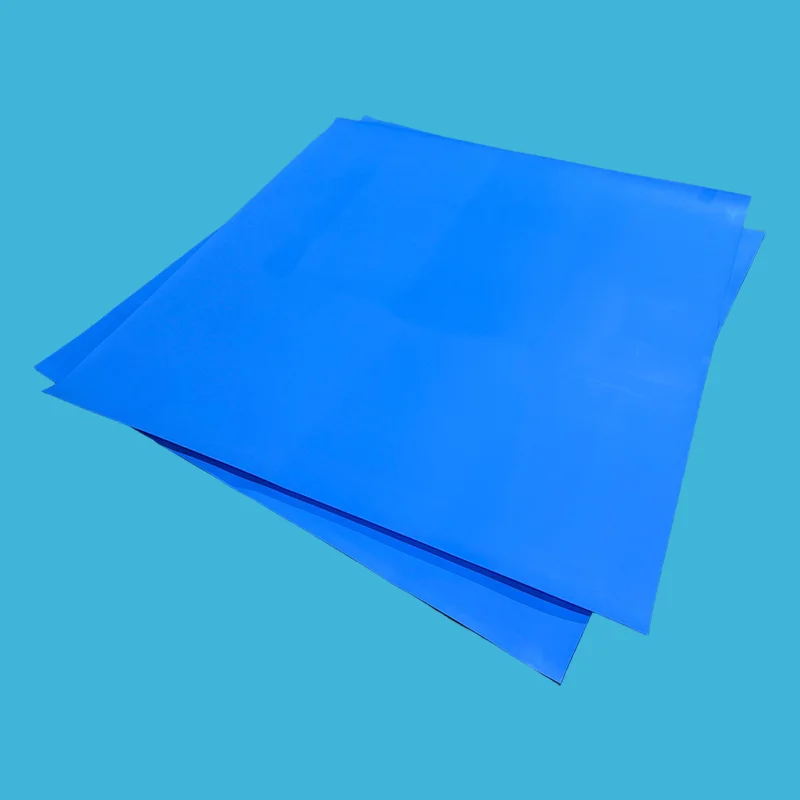

O foaie de PTFE umplută cu perle de sticlă este un compus proiectat, nu o acoperire. Sferele ușoare de sticlă goale sunt amestecate uniform în rășină PTFE virgină înainte de formarea foii, astfel încât armătura să parcurgă toată grosimea, mai degrabă decât să stea pe suprafață.
Trei lucruri se schimbă ca urmare. În primul rând, sferele întrerup planurile de alunecare care lasă PTFE să curgă sub sarcină, astfel încât rezistența la fluaj se îmbunătățește și cuplul șuruburilor se menține mult mai mult. În al doilea rând, materialul câștigă un retur măsurabil -Recuperare de 55,8% față de 21,8% pentru PTFE virgin— ceea ce înseamnă că garnitura se împinge înapoi pe flanșă după comprimare, în loc să rămână strivită. În al treilea rând, deoarece etanșează la o compresie mai mică, poate fi folosit pe flanșe care ar fi deteriorate de cuplul de instalare convențional PTFE.
Performanța chimică rămâne intactă. Compusul acoperă încă întregulpH 0–14gama si serviciu continuu de la-180°C până la +200°C, deci upgrade-ul mecanic nu vine cu prețul compatibilității media. Dacă comparați tipurile de umplutură în întreaga familie,foi de PTFE modificatePrezentare generală prezintă cum diferă gradele de mărgele de sticlă, fibre de sticlă, grafit și bronz.
Recuperarea este proprietatea care decide dacă o articulație mai păstrează cuplul în luna a douăsprezecea. Tabelul de mai jos compară cele două materiale prin aceeași metodă de testare.
| Material | Rata de recuperare | Ce înseamnă pe site |
|---|---|---|
| PTFE virgin | ~21,8% | Se comprimă permanent; Cuplul șuruburilor se relaxează și garnitura se scurge în timp |
| Microsferă de sticlă PTFE | ~32–55,8% | Reface după compresie; menține cuplul șuruburilor și prelungește durata de viață a etanșării |
O recuperare mai mare înseamnă o forță de etanșare menținută mai mult timp, mai puține scurgeri și mai puține perioade de oprire neplanificate.
| Problema de teren | Cum îl abordează microsfera de sticlă PTFE |
|---|---|
| PTFE pur se strecoară și se scurge sub sarcină | Microsferele de sticlă întăresc structura și țin cuplul șuruburilor mai mult timp |
| Flanșele aspre sau cu sâmburi curg | Materialul moale, conformabil, umple neregulile fără șlefuire sau prelucrare |
| Flanșele căptușite cu sticlă crapă la un cuplu ridicat | Etanșări la presiune scăzută a șuruburilor, protejând suprafețele fragile |
| Garniturile își pierd forța de etanșare în timp | Recuperarea de până la 55,8% menține etanșarea după comprimare |
| Acizii, solvenții și substanțele caustice atacă etanșarea | Matricea PTFE oferă rezistență la pH 0-14 |
Toate trei sunt alegeri legitime, dar nu sunt interschimbabile. Matricea de mai jos este cea care trebuie adusă la o revizuire a specificațiilor.
| Caracteristica | Microsferă de sticlă PTFE | PTFE virgin | Fibră de sticlă PTFE |
|---|---|---|---|
| Rata de recuperare | ~32–55,8%, excelent | 21,8%, săraci | Moderat |
| Rezistenta la fluaj | Excelent | Sărac | Bun |
| Compresibilitatea | Moale și conformabil | Rigid | Moderat |
| Protectie flansa | Sigur pe flanșe fragile | Moderat | Poate zgâria suprafețele |
| Plafon de presiune | Până la 55 bar | Până la 30 bar | Mai mare, până la 100 bar |
| Rezistenta chimica | pH 0-14, cu excepția HF | pH 0–14 | pH 0-14, cu excepția HF și alcalii puternici |
| Cel mai bun pentru | Flanse fragile, cuplu redus, ciclu termic | Produse chimice curate, flanse netede, service FDA | Medii abrazive, presiune mare |
Dacă linia dvs. trece peste 55 bar sau transportă nămol abraziv,Foaie de PTFE umplută cu fibră de sticlăeste cea mai puternică alegere mecanică. Dacă funcționează la presiune moderată și fața flanșei este veriga slabă, acest grad este specificația corectă.
| Dacă aplicația dvs. este... | Specifica | De ce |
|---|---|---|
| Flanșe din sticlă, ceramică sau plastic | Microsferă de sticlă PTFE | Cuplu redus și prietenos cu flanșele |
| Flanșe aspre, cu sâmburi sau deformate | Microsferă de sticlă PTFE | Conformabil, umple neregulile |
| Prelucrare chimică cu acizi și solvenți | Microsferă de sticlă PTFE | pH 0–14 rezistență universală |
| Prelucrare alimentară sau farmaceutică | Microsferă de sticlă PTFE, grad FDA | Clase conforme FDA disponibile |
| Serviciu de ciclism termic | Microsferă de sticlă PTFE | Menține etanșarea prin variațiile de temperatură |
| Flanșe curate și netede în serviciu standard | PTFE virgin | Cost material mai mic |
| Medii abrazive la presiune mare | Fibră de sticlă PTFE | Rezistență mecanică mai mare |
| Industrie | Aplicație tipică | Motiv |
|---|---|---|
| Prelucrare chimică | Flanse de conducte, capace de reactoare, schimbatoare de caldura | Rezistență la pH 0–14 la cuplu scăzut |
| Farmaceutic | Echipamente sterile, bioreactoare | Material pur, necontaminant, conform FDA |
| Mâncare și băutură | Racorduri sanitare, echipamente de umplere | Conform FDA și ușor de curățat |
| Echipament căptușit cu sticlă | Reactoare și vase căptușite cu sticlă | Cuplul redus protejează suprafețele fragile |
Tăierea garniturii din această foaie urmează aceeași logică ca și alte materiale pentru garnituri moi - vezigarnituri PTFEgama pentru profile standard sau trimiteți un desen pentru o formă complet personalizată.
Rezultatele raportate reflectă instalațiile specifice ale clienților. Rezultatele reale variază în funcție de starea flanșei, mediu, procedura de cuplu și ciclul de operare. Împărtășiți condițiile dvs. de service și vă vom recomanda gradul și grosimea care se potrivesc acestora.
| Parametru | Valoare | Metoda de testare |
|---|---|---|
| Interval de temperatură | -180°C până la +200°C | ASTM |
| Presiune maximă | Până la 55 bar (800 PSI) | — |
| Densitate | 1,55–1,70 g/cm³ | ASTM D792 |
| Compresibilitatea | ≥16% | ASTM F36 |
| Recuperare | ≥32%, până la 55,8% în unele clase | ASTM F36 |
| Rezistență la tracțiune | ≥10 MPa | ASTM F152 |
| Material | PTFE virgin plus microsfere de sticlă goale | — |
| Conformitatea FDA | Disponibil | FDA 21 CFR 177.1550 |
| Dimensiune (mm) | Interval de grosime (mm) |
|---|---|
| 1500 × 1500 | 1.0, 1.5, 2.0, 3.0 |
| 1500 × 4500 | 1.5, 2.0, 3.0 |
| Personalizat | Decupat după desen sau supradimensionat furnizat pentru tăierea internă a garniturii |
Fiecare proprietate de mai sus este legată de o metodă ASTM numită mai degrabă decât de o scară internă, astfel încât datele pot fi verificate independent la inspecția de intrare. Secvența completă — verificarea materiilor prime, verificări în curs, testarea finală și înregistrarea loturilor — este descrisă pepagina de asigurare a calității.
Trimiteți dimensiunea foii, grosimea, cantitatea și suportul de service. O ofertă cu preț este returnată în 24 de ore.
Probele de tablă, tub, tijă și garnitură de dimensiune standard sunt furnizate gratuit pentru evaluarea calității; cumpărătorul acoperă costul curierului. Dimensiunile personalizate sunt indicate pe desen.
Comenzile de probă mici sunt acceptate pe dimensiuni standard. Prețul de volum se aplică pe măsură ce cantitatea crește.
Certificatele de materiale, rapoartele de inspecție și declarațiile de conformitate se eliberează odată cu expedierea la cerere.
Condițiile de plată sunt depozit de 30% T/T cu soldul de 70% înainte de expediere. Expedierea este în mod normal din portul Ningbo, la aproximativ o oră de la fabrică, ceea ce reduce logistica interioară. Termenii comerciali completi sunt enumerați pePagina de întrebări frecvente.
Este un material de etanșare de înaltă performanță realizat din PTFE virgin armat cu microsfere de sticlă goale. PTFE standard se strecoară sau curge la rece sub sarcină susținută și pierde cuplul șuruburilor în timp. PTFE din microsferă de sticlă rezistă la această curgere și returnează o rată de recuperare mult mai mare, astfel încât menține forța de etanșare mai mult timp, necesită mai puțină re-cupluire și durează mai mult în condiții solicitante.
Da, aceasta este una dintre aplicațiile sale principale. Materialul este proiectat pentru etanșarea cu cuplu redus al șuruburilor pe flanșe din sticlă, ceramică și plastic. Este moale și foarte conformabil, umplând zgârieturi, gropi și neregularități ale suprafeței fără forță mare de compresie. Acest lucru contează deoarece suprastrângerea unei flanșe căptușite cu sticlă poate crăpa căptușeala, iar fiecare reparație este costisitoare atât în părți, cât și în timpul de nefuncționare.
Acoperă întregul interval de pH 0-14 și se potrivește cu majoritatea acizilor, alcalinelor, solvenților și hidrocarburilor. Estenucompatibil cu acidul fluorhidric, deoarece microsferele de sticlă se dizolvă în serviciu HF și se defectează garnitura; utilizați acolo PTFE virgin sau PTFE umplut cu carbon. Plafonul de presiune este de 55 bar (800 PSI) - peste acesta, specificați PTFE umplut cu fibră de sticlă.
