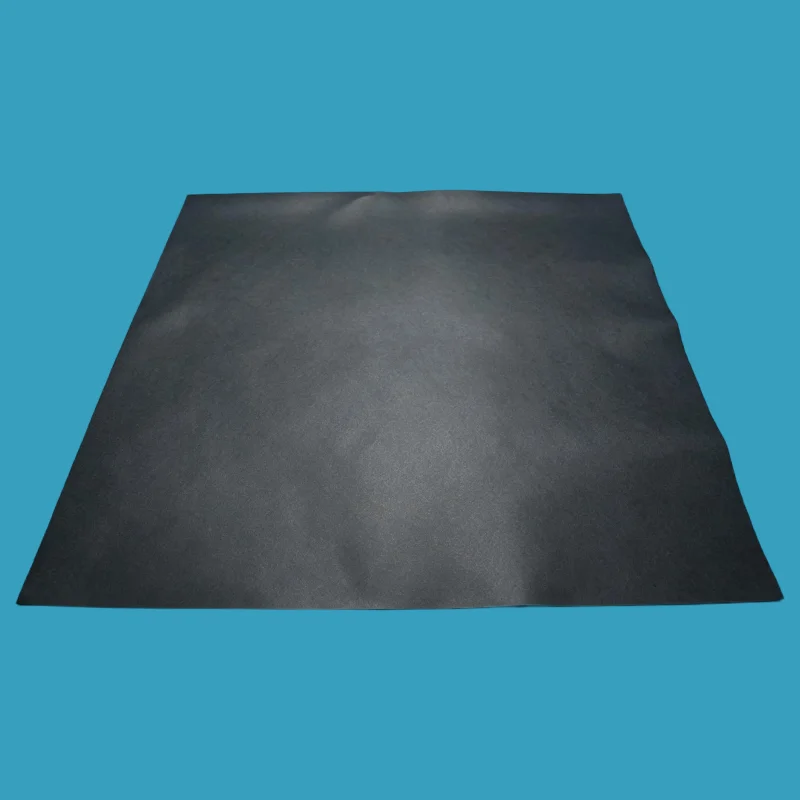

Foaie de PTFE umplută cu grafit

Foaia de PTFE umplută cu grafit este unul dintre produsele oferite de Taifno. În calitate de producător cu 20 de ani de experiență în industrie, oferim capacități de cercetare și dezvoltare și personalizare. Formulat cu umplutură de grafit 15%-30%, acest produs combină rezistența chimică excelentă a PTFE cu o conductivitate termică îmbunătățită și un coeficient de frecare mai scăzut, făcându-l potrivit pentru garnituri, etanșări, rulmenți și componente de alunecare.

Trimite o anchetă

Descriere produs

În calitate de producător și furnizor profesionist de foi de PTFE umplute cu grafit, Taifno oferă clase conforme FDA potrivite pentru industria alimentară și farmaceutică. Materialul este incombustibil, rezistent la creșterea bacteriilor și are o frecare mai mică, o conductivitate termică superioară și un flux redus de rece.

Specificații cheie: interval de temperatură de funcționare de la -180°C la +200°C, rezistență la presiune de până la 75 bar, rezistență la tracțiune ≥11 N/mm² și rata de recuperare ≥35%.

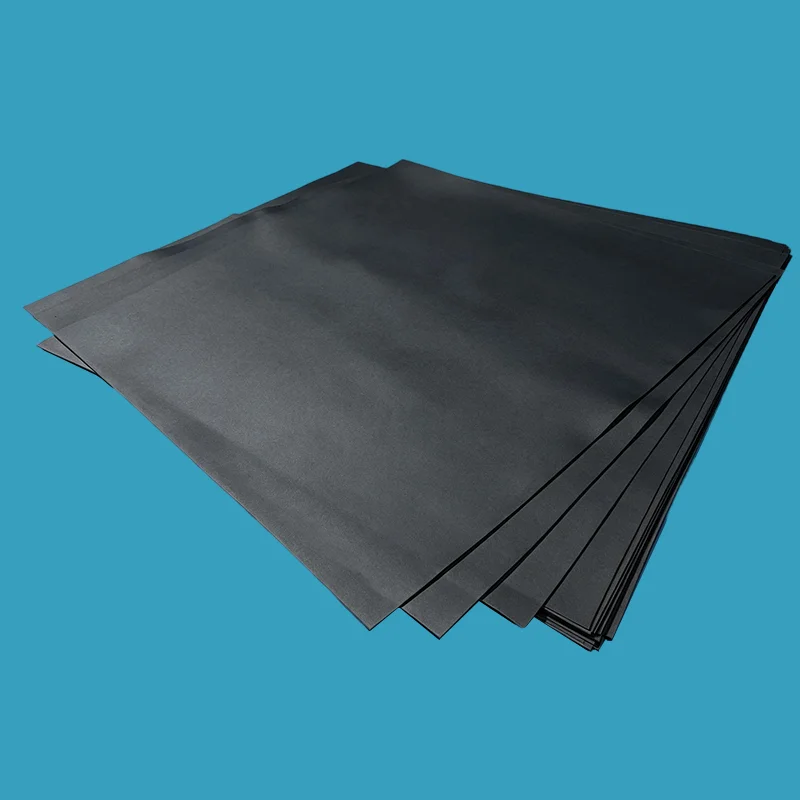

Graphite Filled PTFE Sheet

Ce este o foaie de PTFE umplută cu grafit?

O foaie de PTFE umplută cu grafit este un material de înaltă performanță realizat din PTFE virgin armat cu umplutură de grafit (de obicei 15-30% conținut de grafit). Particulele de grafit asigură o armare structurală care îmbunătățește semnificativ proprietățile mecanice și termice ale materialului, menținând în același timp compatibilitatea chimică largă a PTFE (pH 0-14).

Avantajele cheie ale armăturii cu grafit:

Coeficient de frecare redus: grafitul scade coeficientul de frecare, imbunatatind performanta de alunecare in rulmenti si garnituri

Conductivitate termică îmbunătățită: grafitul îmbunătățește disiparea căldurii, reducând punctele fierbinți și uzura arborelui în funcționare

Flux redus de rece: umplutura de grafit minimizează relaxarea fluajului (35% relaxare a fluajului față de mai mare pentru PTFE virgin)

Reținere excelentă a cuplului șuruburilor: menține etanșarea în timp, mai puține cerințe de restrângere

Recuperare bună: recuperarea ≥35% menține integritatea etanșării

Conform FDA: îndeplinește specificațiile FDA pentru aplicații alimentare și farmaceutice (alele clase)

Nu suportă flacără: sigur la foc

Nu va sprijini creșterea bacteriilor: potrivit pentru procese curate

De ce să alegeți PTFE umplut cu grafit?

Problemă	Cum o rezolvă PTFE umplut cu grafit	Costul alegerii greșite
PTFE se strecoară și se scurge sub sarcină	Umplutura din grafit reduce fluxul rece (relaxarea fluajului de 35%) - menține cuplul șuruburilor mai mult timp	Re-strângere frecventă, înlocuire garnitură la fiecare 6-12 luni
Frecarea se acumulează în rulmenți	Grafitul scade coeficientul de frecare - alunecare lină, uzură mai mică	Uzura arborelui, deteriorarea echipamentului, defecțiune prematură
Căldura deteriorează garniturile și arborii	Grafitul îmbunătățește conductivitatea termică - disipă căldura, funcționează mai rece	Puncte fierbinți, înțepături ale arborelui, degradarea garniturii
PTFE nu are rezistență mecanică	Grafitul îmbunătățește rezistența la compresiune - menține forma sub sarcină	Extrudarea garniturii, deformare sub presiune
Risc de contaminare alimentară/farmaceutică	Clasele conform FDA sunt disponibile - material pur, fără substanțe extractibile	Contaminarea produsului, amenzile FDA, pierderea lotului

Ghid de comparare și selecție

PTFE umplut cu grafit vs PTFE virgin vs PTFE fibră de carbon vs PTFE fibră de sticlă

Caracteristica	PTFE umplut cu grafit	PTFE virgin	Fibră de carbon PTFE	Fibră de sticlă PTFE
Culoare	Negru / Gri închis	Alb	Negru	Alb murdar / Gri
Coeficientul de frecare	★★★★★ cel mai jos	★★★★☆	★★★★☆	★★★☆☆
Conductivitate termică	★★★★★ excelent	★★☆☆☆	★★★★★ excelent	★★★☆☆
Rezistenta la fluaj	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Rezistenta la uzura	★★★★☆	★★☆☆☆	★★★★★ cel mai bun	★★★★★ cel mai bun
Rezistență mecanică	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Rezistenta chimica	★★★★☆ nu pentru oxidanți	★★★★★	★★★★☆ nu pentru oxidanți	★★★★☆ nu pentru HF/alcali
Conform FDA	✅ Da	✅ Da	❌ Nu	✅ Da
Cel mai bun pentru	Frecare redusă, rulmenți, disipare a căldurii, etanșări dinamice	Chimic general	Viteză mare, sarcină mare, disipare a căldurii	Medii abrazive, presiune mare

Ghid de selecție rapidă

Dacă serviciul dvs. este...	Alege...	De ce
Rulmenți, bucșe, aplicații de alunecare	PTFE umplut cu grafit	Cea mai scăzută frecare + conductivitate termică
Etanșare dinamică de mare viteză	PTFE umplut cu grafit	Disiparea căldurii + frecare scăzută
Temperatură ridicată, sarcină mare, viteză mare	Fibră de carbon PTFE	Cea mai bună conductivitate termică + rezistență mecanică
Medii abrazive, presiune mare, uzură mare	Fibră de sticlă PTFE	Cea mai bună rezistență la uzură + rezistență mecanică
Oxidanți puternici (acid azotic, clor)	PTFE virgin	Grafit/oxid de carbon – necesar PTFE virgin
Produse chimice curate, etanșare generală	PTFE virgin	Cel mai mic cost, rezistență chimică universală

Aplicații primare

Industrie	Aplicație	De ce Grafit
Prelucrare chimică	Flanse, pompe, supape — acizi, solvenți, substanțe chimice	Rezistență chimică + fluaj redus + frecare scăzută
Generare de energie	Sisteme de abur, flanse de inalta temperatura, garnituri turbine	Conductivitate termică, disipare a căldurii
Farmaceutic	Echipamente sterile de procesare - conformitate cu FDA	Conform FDA, necontaminant
Mâncare și băuturi	Conexiuni sanitare - conformitate cu FDA	Conform FDA, rezistent la bacterii
Rulmenți și bucșe	Piese mecanice, aplicații glisante, șaibe de presiune	Cea mai scăzută frecare, conductivitate termică, uzură redusă
Celuloză și hârtie	Digestoare, pompe — substanțe chimice moderate	Rezistență chimică + rezistență la fluaj
Petrol și gaze	Flanșe de rafinărie, conducte — hidrocarburi	Compatibilitate chimică + stabilitate termică

Factory Factory Factory Factory

Specificatii tehnice

Proprietățile produsului

Parametru	Valoare	Note
Interval de temperatură	-196°C până la +200°C	Serviciu continuu
Presiune maximă	Până la 75 bar	Depinde de grosime și design
Densitate	2,1 – 2,3 g/cm³	—
Rezistență la tracțiune	≥11 N/mm²	—
Compresibilitatea	7-19%	ASTM F36
Recuperare	≥35%	ASTM F36
Relaxare Creep	≤35%	ASTM F38 - semnificativ mai bun decât PTFE virgin
Culoare	Negru / Gri închis	—
Material	PTFE + umplutură de grafit (15-30%)	—
Conform FDA	Da (selectează note)	Formulări conforme cu FDA disponibile
Rezistenta la flacara	Nu va suporta flacara	—
Creșterea bacteriană	Nu va suporta	—

Note disponibile

Nota	Conținut de grafit	Cel mai bun pentru
Grafit 15%	15% grafit	Îmbunătățirea moderată a proprietăților, menținând în același timp flexibilitatea
Grafit 30%	30% grafit	Conductivitate termică maximă, rezistență la compresiune și rezistență la fluaj
Grafit + Fibră de sticlă	20% sticla + 5% grafit	Proprietăți echilibrate - rezistență + frecare scăzută
Grad FDA	Umplut cu grafit	Aplicații alimentare și farmaceutice

Dimensiuni disponibile

Dimensiune (mm)	Interval de grosime (mm)	Note
1000 × 1000	4 — 50	Foaie turnată
1220 × 1220	4 — 50	Foaie turnată
1500 × 1500	4 — 50	Foaie turnată
2000 × 2000	4 — 50	Foaie turnată

Asigurarea calității

Rășină PTFE virgină 100% — calitate constantă, lot după lot

Armătură cu grafit — dispersie uniformă pentru performanță constantă

Clasele disponibile conform FDA — potrivite pentru aplicații alimentare și farmaceutice

Nu va suporta flacără — sigur la foc

Nu va sprijini creșterea bacteriilor — potrivit pentru procese curate

Trasabilitate completă — certificate de material la cerere

Timp de livrare — dimensiuni standard în stoc (24-48 de ore); dimensiuni personalizate 7-10 zile

Test Test Test Test

FAQ

Î: Ce este o foaie de PTFE umplută cu grafit și unde ar trebui să o folosesc?

R: O foaie de PTFE umplută cu grafit (cunoscută și ca o foaie de PTFE modificat cu grafit sau garnitură PTFE neagră) este armată cu PTFE cu umplutură de grafit (de obicei 15-30%). Oferă o conductivitate termică îmbunătățită, frecare mai mică și fluaj redus (relaxare la fluaj de 35%) în comparație cu PTFE virgin.

Utilizați-l în aplicații care necesită o bună disipare a căldurii, frecare scăzută și rezistență chimică, rulmenți, bucșe, aplicații glisante, flanșe de procesare chimică și echipamente de generare a energiei. Disponibil în clase conforme FDA pentru aplicații alimentare și farmaceutice.

Când NU îl folosiți: Oxidanți puternici la temperaturi ridicate (acid azotic, clor etc.) — grafitul se poate oxida. Utilizați PTFE virgin pentru aceste servicii.

Î: PTFE umplut cu grafit vs. PTFE umplut cu fibră de carbon, pe care ar trebui să aleg?

R: Ambele sunt negre, ambele îmbunătățesc conductivitatea termică, dar servesc diferite aplicații. PTFE umplut cu grafit oferă cel mai scăzut coeficient de frecare și cea mai bună performanță de alunecare, ideal pentru rulmenți, bucșe și etanșări dinamice unde reducerea frecării este critică.

PTFE umplut cu fibră de carbon oferă o rezistență mecanică mai mare și o rezistență mai bună la uzură, ideal pentru aplicații de mare viteză, sarcină mare și temperatură înaltă, unde sunt necesare atât rezistența, cât și disiparea căldurii.

Regula rapidă:

Necesită frecare scăzută + disipare bună a căldurii → Grafit.

Aveți nevoie de rezistență mare + viteză mare + sarcină mare → Fibră de carbon.

Pentru aplicațiile FDA, sunt disponibile umplute cu grafit; fibra de carbon nu este conformă cu FDA.

Î: Care sunt limitele plăcii de PTFE umplute cu grafit și care sunt cele mai frecvente greșeli?

O: Temperatură: -180°C până la +200°C serviciu continuu.

Presiune: Până la 75 bar — depinde de grosime și design.

Chimic: pH 0-14 — NU este compatibil cu oxidanți puternici la temperatură ridicată (acid azotic, clor etc.) — grafitul se oxidează.

Trei greșeli comune:

Utilizarea în oxidanți puternici: grafitul se oxidează la temperatură ridicată în acid azotic, clor și medii puternic oxidante, utilizați PTFE virgin sau PTFE umplut cu sticlă.

Ne așteptăm la aceeași rezistență chimică ca PTFE virgin: în timp ce PTFE oferă rezistență la pH 0-14, umplutura cu grafit are limite chimice, verificați compatibilitatea înainte de utilizare

Strângere excesivă: PTFE umplut cu grafit necesită un cuplu controlat; compresia excesivă poate deteriora garnitura

Ai nevoie de ajutor pentru a alege nota potrivită? Contactați-ne cu temperatura, presiunea și mediul dvs., vă recomandăm gradul potrivit de PTFE în 24 de ore.
