Foaie de PTFE umplută cu silice

Foile de PTFE umplute cu silice, cu umplutură de silice adăugată, mențin compatibilitatea chimică largă a PTFE, îmbunătățind în același timp rezistența la fluaj, reducând tendința de curgere la rece și îmbunătățind reținerea preîncărcării șuruburilor. Ca producător de încredere, produsele Taifno sunt certificate BAM pentru aplicații cu oxigen, certificate EN 12308 pentru aplicații criogenice și, de asemenea, disponibile în clase conforme FDA pentru industria alimentară și farmaceutică.

Trimite o anchetă

Descriere produs

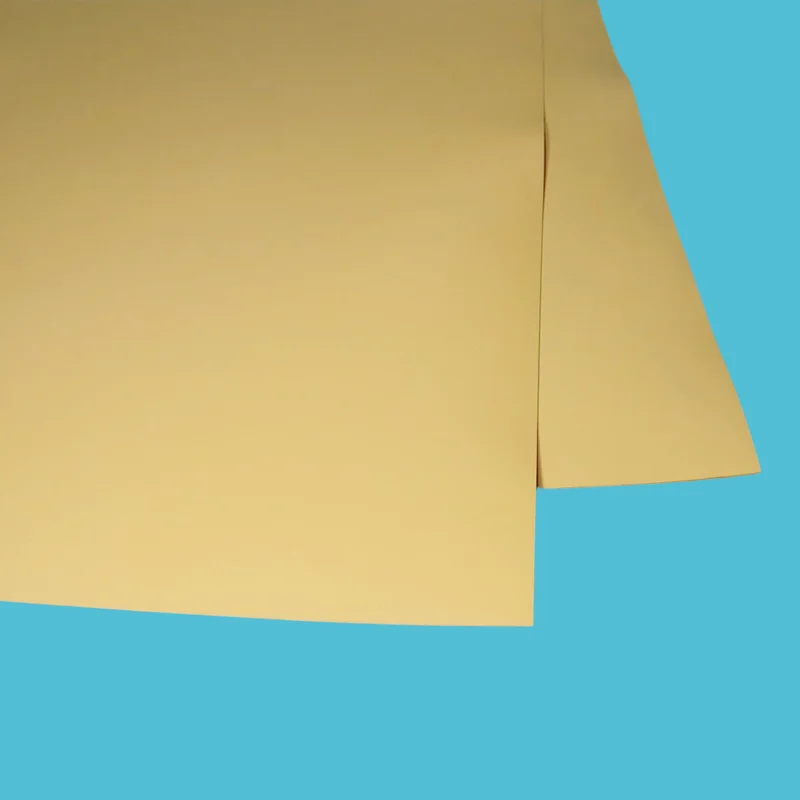

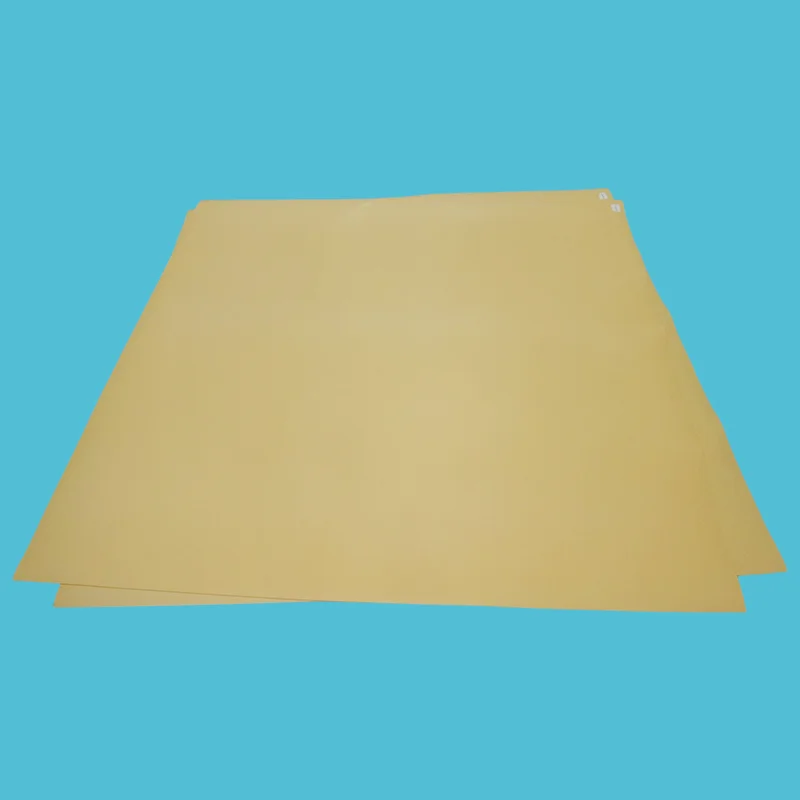

Foaia de PTFE umplută cu silice are culoarea maro deschis sau maro deschis. Menține o etanșare etanșă, fiabilă și prezintă o rezistență chimică excelentă în timpul expunerii pe termen lung la acizi puternici, solvenți și medii chimice foarte corozive. Spre deosebire de garniturile din PTFE pur, acesta rezistă la fluaj sub sarcină și oferă o reținere îmbunătățită a preîncărcării șuruburilor.

Specificații cheie: interval de temperatură de funcționare de la -180°C la +200°C, rezistență la presiune de până la 83 bar (1200 PSI), densitate de 2,1–2,3 g/cm³ și rezistență la tracțiune ≥20 MPa.

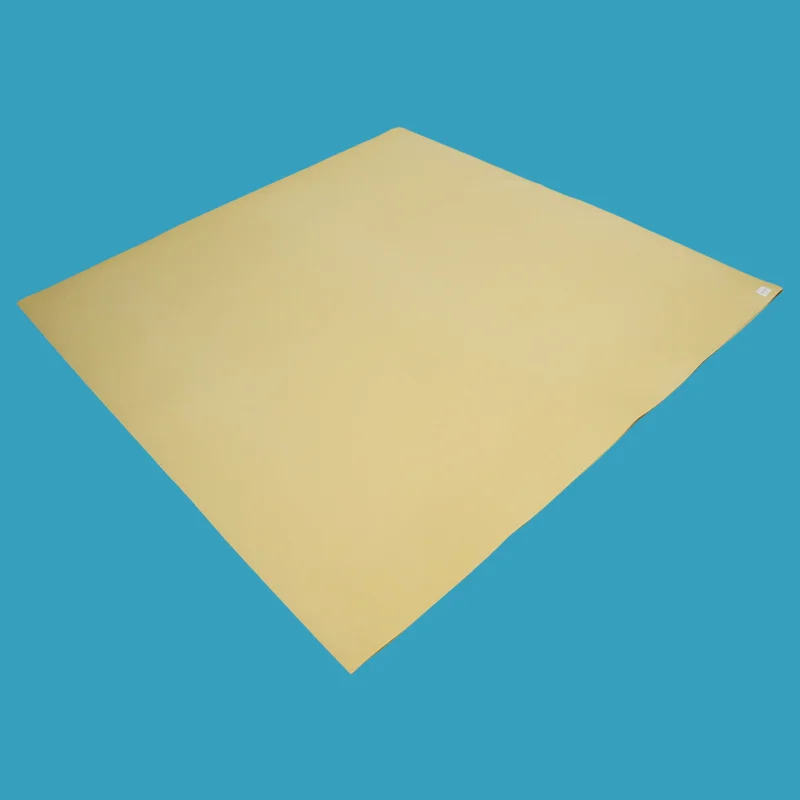

Silica Filled PTFE Sheet

Ce este foaia de PTFE umplută cu silice?

Foaia de PTFE umplută cu silice este un material de înaltă performanță pentru garnituri realizat din PTFE virgin armat cu umplutură de dioxid de siliciu (SiO₂). Particulele de silice asigură o întărire structurală care îmbunătățește semnificativ performanța de etanșare a materialului, menținând în același timp compatibilitatea chimică largă a PTFE (pH 0-14).

Acest material este conceput special pentru a fi utilizat cu acizi puternici, solvenți, hidrocarburi și alte medii agresive - făcându-l alegerea preferată pentru aplicații de prelucrare chimică, farmaceutice, alimentare și băuturi și petrochimice.

Avantajele cheie ale armăturii cu silice:

Relaxare redusă la fluaj: menține cuplul șurubului mai mult timp, mai puține cerințe de re-strângere

Performanță îmbunătățită de etanșare: etanșare etanșă care reduce pierderile de produs și emisiile

Rezistență chimică excelentă: compatibil cu acizi puternici (cu excepția acidului fluorhidric), solvenți, hidrocarburi, clor, abur și servicii criogenice

Conform FDA: respectă FDA 21 CFR 177.1550 și specificațiile USDA pentru aplicații alimentare și farmaceutice

Rezistent la creșterea bacteriilor: nu va sprijini creșterea bacteriilor

Rezistent la flacără: nu suportă flacără

Aprobat BAM: disponibil în calitate de oxigen (Stil 3502) conform standardelor BAM

Certificat EN 12308: certificat pentru serviciul criogenic

De ce să alegeți PTFE umplut cu silice?

Problemă	Cum o rezolvă PTFE umplut cu silice	Costul alegerii greșite
PTFE virgin se strecoară și își pierde cuplul	Siliciul întărește structura — menține cuplul șuruburilor mai mult timp, reduce re-cuplul	Re-strângere frecventă, înlocuire garnitură la fiecare 6-12 luni
Acizii puternici atacă garniturile standard	PTFE oferă rezistență la pH 0-14 - compatibil cu majoritatea substanțelor chimice agresive	Degradarea chimică, defectarea etanșării, pierderea produsului
Serviciul de clor degradează cauciucul	PTFE umplut cu silice rezistă la clor - etanșare fiabilă în medii agresive	Eșecuri premature, incidente de siguranță
Serviciul criogenic face materialele fragile	PTFE umplut cu silice rămâne flexibil la -180°C — certificat EN 12308	Defecțiune fragilă, scurgeri în sistemele criogenice
Risc de contaminare alimentară/farmaceutică	Conform FDA și USDA - material pur, fără substanțe extractibile	Contaminarea produsului, amenzile FDA, pierderea lotului

Ghid de comparare și selecție

PTFE umplut cu silice vs PTFE virgin vs PTFE cu fibră de sticlă vs ePTFE

Caracteristica	PTFE umplut cu silice	PTFE virgin	Fibră de sticlă PTFE	ePTFE (extins)
Rezistenta la fluaj	★★★★★ excelent	★★☆☆☆ sărac	★★★★☆	★★★★☆
Reținerea cuplului șuruburilor	★★★★★ excelent	★★☆☆☆ sărac	★★★★☆	★★★★☆
Compatibilitate chimică	★★★★★ acizi tari (cu excepția HF)	★★★★★ universal	★★★★☆ nu HF/alcali	★★★★★
Conformabilitatea	★★★☆☆	★★☆☆☆	★★☆☆☆	★★★★★
Conform FDA	✅ Da	✅ Da	✅ Da	✅ Da
Serviciul de oxigen BAM	✅ Da (grad special)	❌ Nu	❌ Nu	⚠️ Limitat
Serviciul Criogenic	✅ Da (EN 12308)	✅ Da	✅ Da	✅ Da
Cel mai bun pentru	Acizi tari, clor, criogenic	Chimic general	Medii abrazive	Flanse deteriorate, cuplu redus

Ghid de selecție rapidă

Dacă serviciul dvs. este...	Alege...	De ce
Acizi tari, solvenți, hidrocarburi, clor	PTFE umplut cu silice	Cea mai bună compatibilitate chimică + rezistență la fluaj
Serviciu criogenic / GNL	PTFE umplut cu silice (EN 12308)	Performanță criogenică certificată
Serviciu de oxigen	PTFE umplut cu silice (grad BAM)	Serviciu de oxigen aprobat de BAM
Prelucrare alimentară/farmaceutică	PTFE umplut cu silice	Conform FDA, nu va sprijini creșterea bacteriilor
Flanșe deformate, deformate	ePTFE (PTFE extins)	Conformabilitate mai bună la suprafețele neregulate
Medii abrazive, uzură mare	Fibră de sticlă PTFE	Rezistență mai mare la uzură
Serviciu acid fluorhidric	PTFE virgin	Siliciul reacţionează cu HF - necesar PTFE virgin

Aplicații primare

Industrie	Aplicație	De ce umplut cu silice
Prelucrare chimică	Flanse, pompe, supape — acizi tari, solvenți, hidrocarburi, clor	Rezistență pH 0-14 + rezistență la fluaj
Farmaceutic	Echipamente sterile de procesare - conformitate cu FDA	FDA 21 CFR 177.1550, necontaminant
Mâncare și băuturi	Conexiuni sanitare - conformitate cu FDA/USDA	Conform FDA, rezistent la bacterii
Petrol și gaze	Flanșe de rafinărie, conducte — hidrocarburi, substanțe chimice agresive	Compatibilitate chimică + stabilitate termică
Generare de energie	Sisteme de abur, apă de răcire — serviciu de temperatură înaltă	Gamă largă de temperatură, rezistență la fluaj
GNL și criogenic	Echipamente criogenice — procesare GNL	Certificat EN 12308, capacitate -180°C

Factory Factory Factory Factory

Specificatii tehnice

Proprietățile foii PTFE umplute cu silice

Parametru	Valoare	Note
Interval de temperatură	-180°C până la +200°C	Serviciu continuu
Presiune maximă	Până la 83 bar (1200 PSI)	Depinde de grosime și design
Densitate	2,1 – 2,3 g/cm³	ASTM D792
Rezistență la tracțiune	≥20 MPa	ASTM F152
Culoare	Căpriu / maro deschis	—
Material	PTFE + umplutură cu dioxid de siliciu	ranforsat cu SiO₂
Conform FDA	Da	FDA 21 CFR 177.1550, USDA
Aprobat BAM	Da (grad de oxigen)	Serviciu de oxigen stil 3502
Certificat EN 12308	Da	Serviciu criogenic
UE Nr. 10/2011	Da	Contactul cu alimentele
PxT maxim (1/16")	350.000 °F x PSIG / 12.000 bar x °C	—
PxT maxim (1/8")	250.000 °F x PSIG / 8.600 bar x °C	—

Dimensiuni disponibile

Dimensiune (mm)	grosime (mm)	Note
1500 × 1500	0,5 – 10	Dimensiuni standard de foi
1500 × 4500	Diverse	Cearşaf mare disponibil
Dimensiuni personalizate	Disponibil la cerere	Garnituri tăiate disponibile

Asigurarea calității Taifno

Rășină PTFE virgină 100% — calitate constantă, lot după lot

Silica Reinforcement — dispersie uniformă pentru performanță constantă

Conform cu FDA — îndeplinește specificațiile FDA 21 CFR 177.1550 și USDA

Aprobat BAM — calitate de oxigen disponibilă (Stil 3502)

Certificat EN 12308 — certificat pentru serviciul criogenic

UE Nr. 10/2011 — compatibil cu contactul alimentar

Trasabilitate completă — certificate de material la cerere

Timp de livrare — dimensiuni standard în stoc (24-48 de ore); dimensiuni personalizate 7-10 zile

Test Test Test Test

FAQ

Î: Ce este foaia de PTFE umplută cu silice și unde ar trebui să o folosesc?

R: Fola de PTFE umplută cu silice (cunoscută și sub denumirea de folie de PTFE SiO₂ sau garnitură de PTFE de silice) este PTFE virgin armat cu umplutură de dioxid de siliciu. Oferă o rezistență excelentă la fluaj, reținere a cuplului șuruburilor și compatibilitate chimică, făcându-l ideal pentru acizi puternici (cu excepția acidului fluorhidric), solvenți, hidrocarburi, clor, abur și servicii criogenice.

Disponibil în clasele conforme cu FDA (FDA 21 CFR 177.1550) pentru aplicații alimentare și farmaceutice. Aprobat BAM pentru serviciul de oxigen și certificat EN 12308 pentru serviciul criogenic.

Când NU îl folosiți: Serviciu acid fluorhidric (HF), siliciul reacţionează cu HF; utilizați în schimb PTFE virgin.

Î: Cum se compară PTFE-ul umplut cu silice cu PTFE virgin?

R: PTFE umplut cu silice oferă o rezistență la fluaj și o reținere a cuplului șuruburilor îmbunătățite semnificativ față de PTFE virgin. PTFE virgin este mai moale și se deformează sub sarcină susținută, PTFE umplut cu silice își păstrează forma mai mult timp, reducând pierderile de produs și emisiile.

Ambele oferă o rezistență chimică largă (pH 0-14), dar PTFE umplut cu silice este recomandat pentru acizi puternici, solvenți, hidrocarburi și clor, menținând în același timp conformitatea FDA (FDA 21 CFR 177.1550).

Procesul unic de fabricație minimizează problemele de curgere la rece tipice plăcilor convenționale de PTFE. Pentru aplicații criogenice, PTFE umplut cu silice este certificat EN 12308 pentru funcționare până la -180°C.

Când să alegeți PTFE virgin: Serviciu cu acid fluorhidric, aplicații care necesită puritate chimică maximă sau cerințe de costuri mai mici în care fluajul nu este o problemă.

Î: Care sunt limitele și care sunt cele mai frecvente greșeli?

O: Temperatură: -180°C până la +200°C serviciu continuu.

Presiune: Până la 83 bar (1200 PSI), depinde de grosime și design.

Chimic: pH 0-14, NU este compatibil cu acidul fluorhidric (HF).

Trei greșeli comune:

Utilizare în serviciul HF: siliciul reacționează cu HF, utilizați în schimb PTFE virgin

Strângere excesivă: PTFE umplut cu silice necesită un cuplu controlat; compresia excesivă poate deteriora garnitura; urmați specificațiile recomandate pentru cuplul de instalare

Selecție greșită a grosimii: dimensiune standard disponibilă în 1/16" (1,5 mm) și 1/8" (3,0 mm); urmați specificațiile de proiectare. Pentru flanșe cu sâmburi prost, luați în considerare tabla profilată (EPIX®) pentru o conformabilitate îmbunătățită

Ai nevoie de ajutor pentru a alege nota potrivită? Contactați-ne cu temperatura, presiunea și mediul dvs., vă recomandăm gradul potrivit de PTFE.
