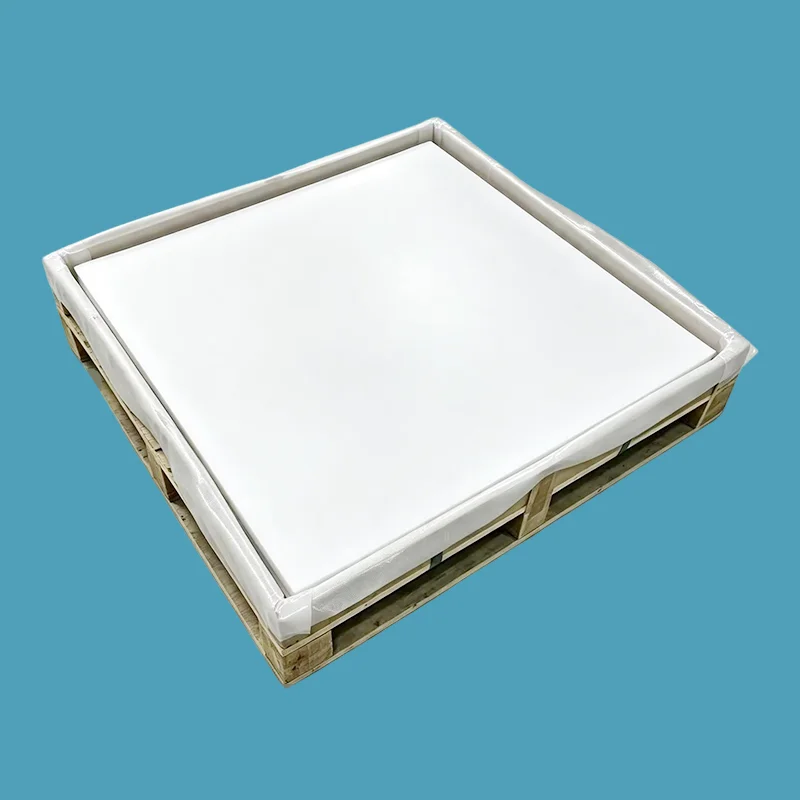

Foaie de PTFE skived și turnată

Produsele PTFE Skived and Molded Sheet sunt utilizate în industriile chimice, mecanice și electrice. Dacă sunteți în căutarea unui producător și furnizor profesionist al acestor produse, alegeți Taifno și vă putem oferi servicii cu o singură stație.

Foaie skived PTFE: Produs prin tăiere rotativă (schiving) dintr-o țaglă turnată de PTFE după sinterizare. Subțire, precisă, lățime mare, finisaj excelent al suprafeței. Alegeți-l atunci când aveți nevoie de foi subțiri (0,3-10 mm) cu toleranță strânsă la grosime (±0,02 mm), lățime mare (până la 2700 mm) și suprafață netedă. Ideal pentru garnituri, căptușeli, bandă și izolație electrică.

Foaie turnată PTFE: Produs prin turnarea prin compresie a rășinii PTFE într-o matriță, apoi sinterizarea. Gros, puternic, proprietăți mecanice excelente. Alegeți-l atunci când aveți nevoie de foi groase (4-200 mm) pentru prelucrarea pieselor structurale, plăcuțe de lagăr, scaune de supapă și componente care necesită integritatea materialului.

Procesul de fabricație: care este diferența?

Diferența fundamentală dintre foile de PTFE schilate și turnate constă în procesul de fabricație.

Foaie de PTFE skived

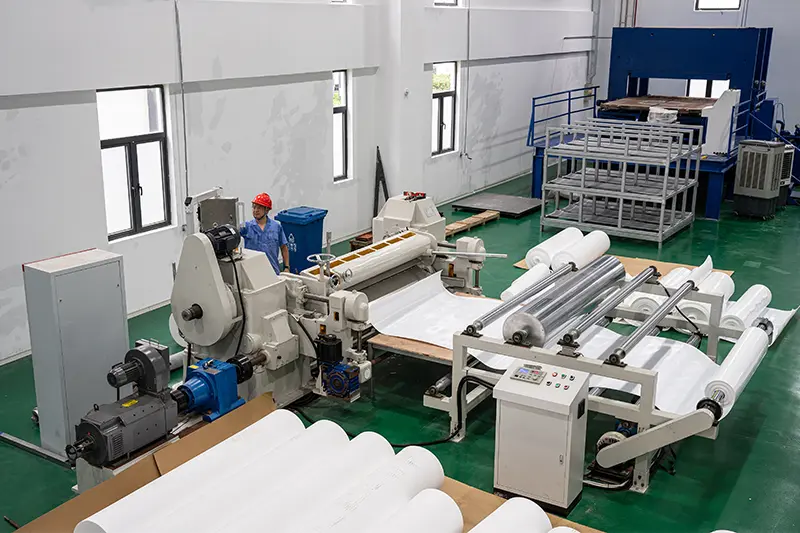

Fabricat prin compactarea rășinii PTFE într-o țagle cilindrică, sinterizarea, apoi tăierea rotativă (scurcarea) țaglei în foi subțiri

Produce foi subțiri cu finisare excelentă a suprafeței și toleranță strânsă la grosime

Disponibil în lățimi mari de până la 2700 mm

Foaie turnată PTFE

Fabricat prin turnare prin compresie a rășinii PTFE într-o matriță plată sub presiune, apoi sinterizare

Produce foi groase, dense, cu integritate mecanică ridicată

Calități umplute (sticlă, carbon, grafit, MoS₂, bronz) disponibile în principal sub formă de tablă turnată

Caracteristici cheie ale foii Skived

Avantaje cheie:

Grosime de precizie: ideal pentru aplicații care necesită toleranțe strânse de grosime

Lățime mare: până la 2700 mm lățime, potrivită pentru garnituri mari cu flanșe

Suprafață netedă: finisaj excelent al suprafeței, gata de utilizare

Flexibil: poate fi furnizat în role pentru calibre subțiri

Caracteristici cheie ale tablei turnate

Avantaje cheie:

Stoc gros: ideal pentru prelucrare în piese personalizate

Structură densă: rezistență mecanică excelentă

Integritate structurală: potrivit pentru aplicații portante

Calități umplute disponibile: sticlă, carbon, grafit, MoS₂, bronz pentru proprietăți îmbunătățite

Ghid de comparare și selecție

Foaia skived vs foaia turnată

Ghid de selecție rapidă

Aplicații primare

Specificatii tehnice

Proprietățile foii PTFE

Dimensiunile disponibile ale foii Skived

Dimensiuni disponibile ale tablei turnate

Asigurarea calității

Rășină PTFE virgină 100% — fără remacinare, fără material reciclat

Trasabilitate completă — certificate de materiale disponibile la cerere

Fabricare de precizie — toleranțe strânse ale grosimii pentru foile skived

Clasele disponibile conform FDA — PTFE virgin îndeplinește cerințele FDA

Grade umplute disponibile — sticlă, carbon, grafit, MoS₂, bronz

Capacități de dimensiuni mari — table cu lățime de până la 2700 mm, table turnate de până la 2000 × 2000 mm

Timp de livrare — dimensiuni standard în stoc (24-48 de ore); dimensiuni personalizate 5-15 zile

Studiu de caz

O companie petrochimică din Fujian, China, s-a confruntat cu probleme recurente de etanșare într-un sistem de flanșe de schimbător de căldură care funcționează în condiții dure de presiune de 2,5 MPa și temperatură de 180°C. Garniturile originale din cauciuc au suferit îmbătrânire accelerată, umflare și degradare a performanței din cauza expunerii continue la medii chimice și a temperaturilor ridicate, ceea ce a dus la înlocuirea frecventă a garniturii, costuri crescute de întreținere și posibile întreruperi ale producției.

Pentru a îmbunătăți fiabilitatea etanșării, compania a înlocuit garniturile tradiționale din cauciuc cu garnituri tăiate cu precizie fabricate din foi de PTFE turnate. PTFE oferă rezistență chimică excelentă, stabilitate remarcabilă la temperatură, proprietăți de frecare scăzută și performanță de etanșare pe termen lung, făcându-l potrivit pentru aplicații petrochimice solicitante. Foaia de PTFE turnată a oferit o densitate consistentă a materialului, o bună stabilitate dimensională și o rezistență fiabilă împotriva mediilor de proces corozive.

După implementare, garniturile tăiate din tablă turnată din PTFE și-au menținut o performanță stabilă de etanșare în condiții de funcționare continuă la 2,5 MPa și 180°C. În comparație cu soluția anterioară a garniturii din cauciuc, durata de viață a fost prelungită de la aproximativ 3 luni la mai mult de 2 ani, reducând semnificativ frecvența de întreținere și îmbunătățind fiabilitatea în funcționare a echipamentului.

Rezultate aplicare:

● Echipamente de aplicare: Sistem petrochimic de schimbător de căldură cu flanșe

● Condiții de funcționare: 2,5 MPa presiune / temperatura 180°C

● Soluție originală: Garnitura de cauciuc

● Soluție de înlocuire: Garnitură tăiată din tablă PTFE turnată

● Îmbunătățirea duratei de viață: Prelungit de la 3 luni la peste 2 ani

● Beneficii: Rezistență chimică îmbunătățită, timpi de întreținere redusi, costuri de înlocuire mai mici și fiabilitate îmbunătățită a etanșării

Această carcasă demonstrează avantajele plăcilor turnate PTFE în aplicații de etanșare la temperaturi înalte, agresive din punct de vedere chimic, oferind o alternativă durabilă și fiabilă la materialele convenționale pentru garnituri din cauciuc din industria petrochimică.

FAQ

Î: Pentru foaia PTFE schivată și turnată, care este diferența și când ar trebui să le folosesc pe fiecare?

R: Foaia skived este tăiată rotativ dintr-o țagla turnată din PTFE. Produce foi subțiri (0,3-10 mm) cu toleranță strânsă la grosime (±0,02 mm), suprafață netedă și lățime mare (până la 2700 mm).

Folosiți skived când: Aveți nevoie de garnituri subțiri, căptușeli, bandă izolatoare electrică sau garnituri mari cu flanșe care necesită o grosime precisă.

Foaia turnată este turnată direct prin compresie. Produce foi groase (4-200 mm) cu integritate structurală ridicată și rezistență mecanică.

Utilizați turnat când: Aveți nevoie de plăcuțe de rulment, scaune de supapă, piese prelucrate personalizat sau aplicații de etanșare structurală.

Regula rapidă:

Ai nevoie de o lățime subțire, precisă, mare? Skived.

Ai nevoie de grosime, puternice, prelucrabile? Modelat.

Ambele suportă rezistență chimică de la -180°C până la +200°C și pH 0-14.

Î: Ce intervale de grosimi și dimensiuni sunt disponibile pentru foile schilate și turnate?

O: Foaia rasă: grosime 0,1-10 mm (disponibil mai gros până la 30 mm). Latime pana la 2700 mm. Toleranță de grosime la fel de strânsă ca ± 0,02 mm pentru calibrele subțiri. Excelent pentru aplicații cu garnituri mari, unde foile largi reduc cusăturile.

Foaie turnată: grosime 2-200 mm. Dimensiuni de până la 2000×2000 mm. Toleranța la grosime mai puțin precisă (±0,3-1,0 mm), dar integritatea materialului este superioară. Calitățile umplute (sticlă, carbon, grafit, MoS₂, bronz) sunt disponibile în principal sub formă de tablă turnată pentru proprietăți mecanice îmbunătățite.

Oferim ambele tipuri în dimensiuni standard și personalizate. Ai nevoie de o anumită dimensiune? Trimiteți specificația dvs. pentru o ofertă.

Î: Care sunt limitările și cele mai frecvente greșeli?

O: Temperatură: -180°C până la +200°C serviciu continuu.

Chimic: pH 0-14 rezistenta universala, NU este compatibil cu metale alcaline topite sau fluor elementar.

Limitări: PTFE este moale, se deformează sub sarcină susținută (curgere la rece / fluaj). Tabloul skived este mai moale decât foaia turnată datorită procesului de fabricație. Tabla turnată are o rezistență mecanică mai bună.

Două greșeli comune:

(1) Folosind foaia skived pentru aplicații structurale sau groase, nu are grosimea și rezistența mecanică. Folosiți tablă turnată pentru piesele structurale.

(2) Folosind tabla turnată pentru garnituri subțiri care necesită toleranță strânsă, toleranța la grosime este mai slabă. Pentru aplicații subțiri de precizie, utilizați tabla înclinată.
