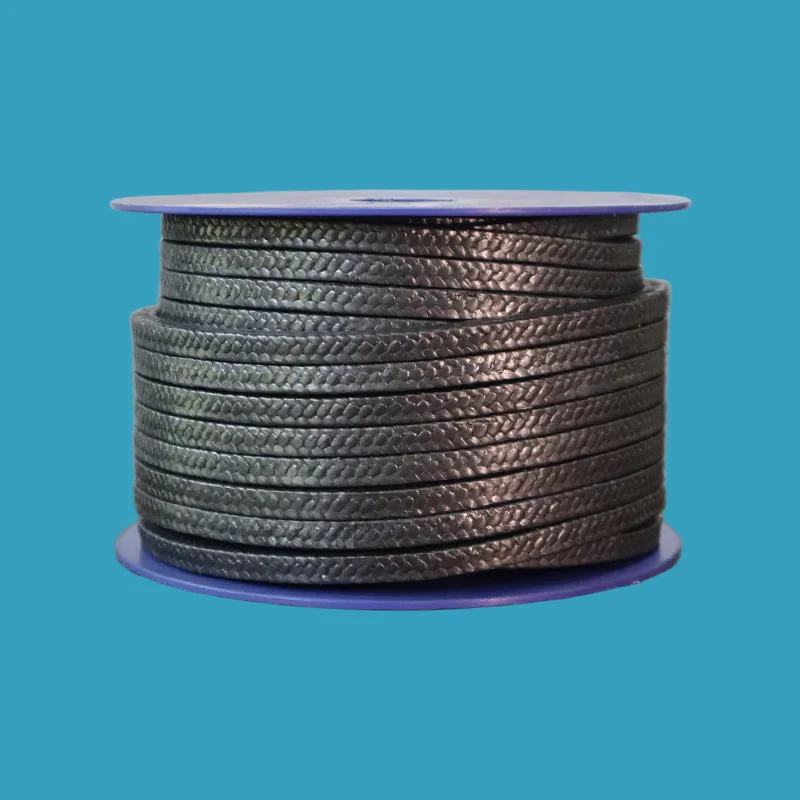

Ambalaj împletit din fibră de carbon

Taifno este un producător profesionist și de încredere de ambalaje împletite din fibră de carbon. Acest produs de înaltă performanță este conceput pentru condiții de operare solicitante, cu un interval de temperatură de la -240°C până la +350°C și capacități de presiune de până la 200 bar; este rezistent la o gamă largă de medii chimice în intervalul pH 0-14 (cu excepția agenților oxidanți puternici).

Ce este ambalajul din fibră de carbon?

Ambalajul împletit cu fibră de carbon este împletit din fire de carbon de înaltă rezistență (pe bază de poliacrilonitril, conținut de carbon peste 90%) și impregnat cu dispersie PTFE și lubrifianți de grafit.

Fibrele de carbon oferă o rezistență excepțională la tracțiune, conductivitate termică și stabilitate dimensională. Impregnarea cu PTFE/grafit reduce frecarea, previne zgârierea arborelui și adaugă rezistență chimică.

Cum funcționează:

Fibre de carbon: oferă rezistență, conductivitate termică (disipează căldura de frecare) și stabilitate chimică la temperaturi ridicate

Impregnare cu PTFE/grafit: reduce frecarea, previne zgârierea arborelui și îmbunătățește rezistența chimică

Impletitură de interblocare: oferă flexibilitate, contact uniform cu arborele și etanșare fiabilă sub presiune

De ce să alegeți ambalajul din fibră de carbon?

Calea de mijloc: unde alții eșuează

Ghid de comparare și selecție

Fibră de carbon vs PTFE vs Grafit vs Aramid/PTFE

Ghid de selecție rapidă

Aplicații primare

Aplicații din lumea reală

Studiu de caz 1: Pompă de ulei fierbinte pentru rafinărie — Durată de viață de trei ori mai lungă

Client: Mare companie de rafinare care manipulează ulei fierbinte la 280°C

Provocare: ambalajul PTFE era înlocuit la fiecare 4-6 luni. Temperatura de funcționare a fost de 280°C – peste limita de funcționare continuă a PTFE. Ambalajul se înmuia și se extruda, provocând scurgeri și opriri frecvente.

Soluție: garnitura din fibră de carbon instalată cu impregnare PTFE/grafit. Conductivitate termică ridicată a disipat căldura de frecare. Fibrele de carbon și-au păstrat rezistența la 280°C.

Rezultat: ambalarea a durat peste 18 luni — de 3 ori mai mult. Scurgere zero. Intervalele de întreținere extinse de la luni la ani.

Economii anuale de costuri: 12.000 USD per pompă.

Studiu de caz 2: Uzina chimică — Compatibilitate cu pH 0-14

Client: instalație chimică care pompează mai multe substanțe chimice pe întreg intervalul de pH

Provocare: O zi acid, următoarea caustic. Ambalajul din PTFE a funcționat chimic, dar nu a putut face față căldurii generate la viteze mari. Ambalaj de grafit oxidat în acizi.

Soluție: ambalaj din fibră de carbon cu rezistență chimică la pH 0-14 și conductivitate termică ridicată. Manipulat atât substanțe chimice, cât și căldură.

Rezultat: Ambalarea a fost realizată în mod fiabil în toate serviciile chimice. Disiparea căldurii a eliminat zgârieturile arborelui. Fără înlocuiri în 12 luni.

Notă: Rezultatele efective ale cazului variază în funcție de condițiile de aplicare. Contactați-ne pentru recomandări specifice aplicației.

Specificatii tehnice

Proprietăți de ambalare din fibră de carbon

Note disponibile

Asigurarea calității

Fibră de carbon de înaltă calitate — Fire de carbon premium de la producători de top

Impregnare cu PTFE/grafit — Tratament amănunțit pentru lubrifiere constantă și rezistență chimică

Impletitură de precizie — Construcție împletită interlock pentru densitate și flexibilitate uniforme

Trasabilitate completă — Fiecare lot poate fi urmărit de la materia primă până la ambalarea finită

Performanță testată — Evaluările de temperatură, presiune și viteză verificate conform standardelor din industrie

FAQ

Î: Când ar trebui să utilizați ambalajul împletit cu fibră de carbon?

R: Folosiți-l atunci când aveți nevoie de un ambalaj care să gestioneze împreună căldura, presiunea și substanțele chimice, punctul de mijloc unde PTFE eșuează (peste +260°C) și grafitul este exagerat (sub +350°C).

Când se utilizează: +260°C până la +350°C, viteză mare (până la 25 m/s), presiune mare, uleiuri fierbinți, substanțe chimice cu pH 0-14.

Când NU îl folosiți: oxidanți puternici la temperatură ridicată (acid azotic, clor), carbonul oxidează.

Produse chimice curate sub +200°C, PTFE este mai ieftin.

Căldură extremă peste +350°C, grafitul este mai bun.

Alimentație/farmaceutică, PTFE este conform FDA, carbonul nu.

Î: Fibră de carbon vs PTFE vs grafit, care te economisește bani?

R: PTFE costă cel mai puțin în avans, dar eșuează peste +200°C. Grafitul costă cel mai mult și se ocupă de +650°C, dar dacă serviciul dvs. este sub +350°C, plătiți în exces pentru capacitatea de care nu aveți nevoie.

Fibra de carbon este punctul favorabil: mai înaltă în față decât PTFE, mai mică decât grafitul, dar acoperă intervalul mediu dur în care PTFE eșuează și grafitul nu este necesar.

Regula rapidă:

Sub +200°C, medii curate → PTFE.

+260°C până la +350°C, chimicale, viteză mare → Fibră de carbon.

Peste +350°C, abur → Grafit.

Î: Care sunt limitele și cele mai frecvente greșeli?

O: Temperatură: -240°C până la +350°C.

Presiune: până la 30 bari (rotativ), până la 200 bari (alternativ/static).

Viteză: până la 25 m/s (rotativ).

Chimic: pH 0-14, cu excepția oxidanților puternici la temperatură ridicată (acid azotic, clor) care atacă carbonul.

Trei greșeli comune:

(1) Folosirea fibrei de carbon în oxidanți puternici: carbonul se oxidează. Utilizați în schimb PTFE sau grafit.

(2) Strângere excesivă: compresia excesivă deteriorează garnitura și crește căldura de frecare. Folosiți o cheie dinamometrică.

(3) Arbore prea moale: fibra de carbon este dură; asigurați duritatea arborelui ≥45 HRC sau utilizați un manșon pentru arbore.
