Garniturile pre-tăiate creează adesea probleme atunci când aveți de-a face cu flanșe neregulate, suprafețe de etanșare deteriorate sau echipamente nestandard. Păstrarea mai multor dimensiuni de garnitură în stoc crește costurile de inventar, în timp ce comenzile personalizate pot întârzia întreținerea.
Banda de etanșare a îmbinărilor din PTFE expandat oferă o soluție de etanșare la fața locului. Poate fi tăiat la lungimea necesară și instalat direct pe flanșă, conformându-se suprafețelor aspre, cu sâmburi și neuniforme cu un cuplu scăzut al șuruburilor. O rolă înlocuiește mai multe dimensiuni de garnitură, reducând risipa și eliminând timpii lungi de așteptare pentru garniturile personalizate.
Interval de performanță: -196°C până la +200°C rezistență la temperatură, până la 80 bar presiune lichid / 15 bar presiune gaz și pH 0–14 rezistență chimică universală.
Pentru echipele de întreținere și producătorii de echipamente, banda de etanșare pentru îmbinări ePTFE oferă o instalare flexibilă, un inventar simplificat și o performanță de etanșare fiabilă. Contactați Taifno astăzi pentru a obține o ofertă directă din fabrică!

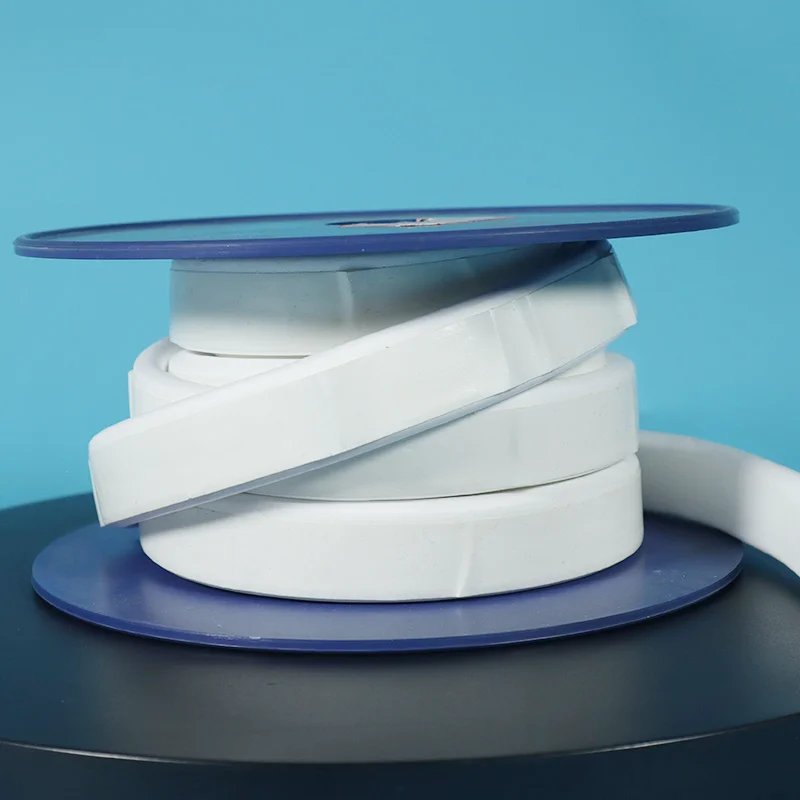

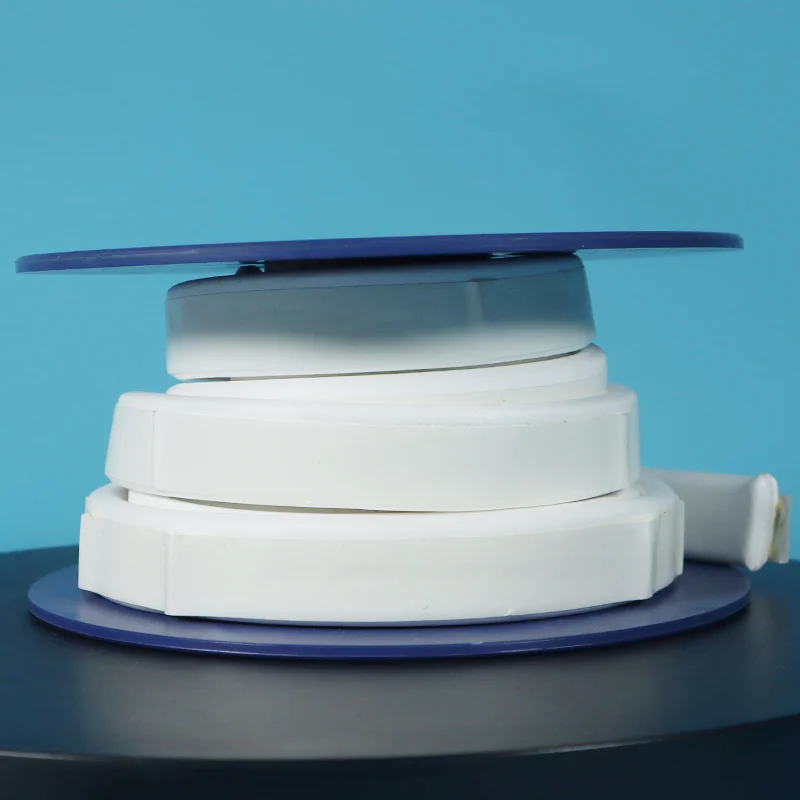

Banda de etanșare pentru îmbinări PTFE expandat este un material de etanșare continuă produs din rășină PTFE 100% pură printr-un proces avansat de expansiune. Structura micro-poroasă rezultată conferă benzii o flexibilitate excelentă, compresibilitate și adaptabilitate la suprafață, permițându-i să funcționeze ca o garnitură personalizată pentru diferite forme și dimensiuni de flanșă.
Procesul de instalare este simplu:
1. Cut to Fit: Banda poate fi tăiată în funcție de lungimea necesară, făcând-o potrivită pentru diferite diametre de flanșă, capace, căi de vizitare și zone de etanșare neregulate.
2. Poziționați cu ușurință: Banda este plasată direct pe suprafața de etanșare, cu suport autoadeziv opțional care ajută la menținerea poziției sale în timpul instalării.
3. Comprimați și sigilați: După strângerea flanșei, structura PTFE expandată se comprimă pentru a forma un strat de etanșare uniform care se adaptează la imperfecțiunile suprafeței și menține performanța de etanșare.
Se conformează suprafețelor neuniforme, oferind în același timp etanșare fiabilă la sarcini reduse ale șuruburilor.
Nu conține materiale de umplutură sau aditivi, asigurând o rezistență chimică excelentă și prevenind contaminarea.
Opțiunile autoadezive simplifică aplicarea, în special pe suprafețe verticale sau greu accesibile.
Rămâne flexibil la temperaturi criogenice de până la -196°C și menține stabilitatea în condiții solicitante.
Rezistă la curgerea rece mai bine decât materialele PTFE convenționale, ajutând la menținerea fiabilității de etanșare pe termen lung.
|
Problemă |
Cum o rezolvă banda ePTFE |
|
Sute de dimensiuni de garnituri la stoc |
O rolă înlocuiește mii de garnituri pre-tăiate |
|
Formele personalizate durează prea mult |
Tăiați la lungime la fața locului - fără așteptare |
|
Flanșele deteriorate sau deformate curg |
Materialul moale, conformabil, umple zgârieturile, gropile și neregularitățile |
|
Tăiați materialul rezidual al garniturii |
Tăiați exact ceea ce aveți nevoie, zero deșeuri |
|
Flanșele fragile crapă la un cuplu ridicat |
Etanșări cu presiune scăzută a șuruburilor, ideale pentru flanșe din sticlă și din plastic |
|
Timp de nefuncționare costisitor de așteptare pentru garnituri |
Disponibilitate imediată, fără așteptare pentru tăierea personalizată |
|
Caracteristica |
Banda ePTFE |
Garnituri pre-tăiate |
Foaie convențională de PTFE |
|
Inventar |
O rolă — înlocuiește sute de dimensiuni |
Fiecare dimensiune trebuie să fie stocată |
Grosimi și dimensiuni multiple |
|
Forme personalizate |
Decupat la fața locului — se potrivește oricărei forme |
Necesită unelte personalizate sau așteptare |
Trebuie tăiat din foaie |
|
Conformabilitatea |
★★★★★ umple zgârieturi și gropi |
★☆☆☆☆ rigid |
★☆☆☆☆ rigid |
|
Flux rece |
✅ Fără furie |
N / A |
❌ Se târăște sub sarcină |
|
Temperatură |
-196°C până la +200°C |
Depinde de material |
-180°C până la +200°C |
|
Rezistenta chimica |
pH 0-14 — universal |
Depinde de material |
pH 0-14 |
|
Conform FDA |
✅ Da |
Depinde de material |
Depinde de nota |
|
Deşeuri |
Zero |
Semnificativ |
Semnificativ |
|
Costul total |
Cel mai scăzut |
Cel mai înalt |
Moderat |
|
Dacă aplicația dvs. este... |
Alege... |
|
Flanșe deteriorate, zgâriate sau deformate |
Bandă ePTFE — umple neregulile |
|
Flanșe din sticlă, ceramică sau plastic |
Banda ePTFE — presiune scăzută a șuruburilor |
|
Flanse cu diametru mare (peste 24") |
Bandă ePTFE — fără garnitură personalizată în așteptare |
|
Flanșe de formă ciudată sau nestandard |
Bandă ePTFE — tăiată pentru a se potrivi oricărei forme |
|
Flanse curate, netede, dimensiuni standard |
Garnituri pretaiate |
|
Industrie |
Aplicație |
|
Prelucrare chimică |
Flanșe de conducte, capace de reactoare, schimbătoare de căldură — acizi, solvenți |
|
Farmaceutic |
Echipamente sterile, bioreactoare - conformitate cu FDA |
|
Mâncare și băuturi |
Conexiuni sanitare, echipamente de umplere - conformitate cu FDA |
|
Celuloză și hârtie |
Flanșe cu diametru mare, digestoare — ciclu termic |
|
Generare de energie |
Sisteme de abur, flanșe de condensator — temperatură ridicată |
|
Echipament căptușit cu sticlă |
Reactoare, vase — suprafețe fragile, cuplu scăzut |
Provocare: O fabrică chimică a stocat peste 100 de dimensiuni de garnitură pentru peste 20 de dimensiuni de flanșă. Inventarul era costisitor și consuma spațiu. Flansele non-standard au cauzat zile de nefuncționare în așteptarea unor garnituri personalizate.
Soluţie: S-au înlocuit toate garniturile tăiate cu bandă de etanșare a îmbinărilor din PTFE expandat. În schimb, sunt stocate 5 dimensiuni de bandă.
Rezultat: Costul stocurilor a fost redus cu 80%. Timpul de oprire redus de la zile la ore. O dimensiune de bandă a acoperit mai multe dimensiuni de flanșă.
Provocare: O fabrică farmaceutică spargea capacele reactoarelor căptușite cu sticlă din cauza cuplului mare necesar pentru a etanșa garniturile rigide din PTFE.
Soluţie: Am trecut la bandă de etanșare pentru îmbinări din PTFE expandat cu suport autoadeziv. Este necesară presiunea scăzută a șuruburilor — s-a eliminat stresul pe căptușeala din sticlă. Banda s-a conformat perfect cu suprafața ondulată de sticlă.
Rezultat: Zero deteriorare a căptușelii sticlei. Etanșare perfectă cu cuplu mai mic. Instalare mai rapidă și mai simplă - banda a rămas pe poziție în timpul asamblarii. Fără înlocuiri în 18 luni.
Nota:Rezultatele efective ale cazului variază în funcție de condițiile de aplicare. Contactați-ne pentru recomandări specifice aplicației.
|
Parametru |
Valoare |
|
Interval de temperatură — continuu |
-196°C până la +200°C |
|
Interval de temperatură — Pe termen scurt |
Până la +315°C |
|
Presiune - lichid |
Până la 80 bar |
|
Presiune - gaz |
Până la 15 bar |
|
Interval pH |
0-14, rezistență chimică universală |
|
Densitate |
0,6 până la 0,8 g/cm³ |
|
Compresibilitatea |
60-70% |
|
Recuperare |
5-10% |
|
Material |
100% PTFE virgin (expandat) |
|
Suport autoadeziv |
Disponibil |
|
Conform FDA |
Da, îndeplinește FDA 21 CFR 177.1550 |
|
Formă |
Gama de dimensiuni |
Aplicații comune |
|
Bandă dreptunghiulară |
Latime de la 3 mm la 50 mm × Grosime de la 1,5 mm la 7 mm |
Etanșare standard a flanșei |
|
Snur rotund |
Diametru: 1 mm până la 16 mm |
Garnitură de supapă, caneluri înguste |
Rășină PTFE virgină 100% — fără remacinare, fără material reciclat. Calitate constantă.
Trasabilitate completă — Fiecare lot poate fi urmărit. Certificate de material la cerere.
Conform cu FDA — Îndeplinește FDA 21 CFR 177.1550 pentru aplicații alimentare și farmaceutice.
Certificat TA Luft — Calitățile disponibile îndeplinesc cerințele germane privind aerul curat.
Durată lungă de valabilitate — nelimitată — fără degradare în timp.
R: Este o bandă de etanșare moale, flexibilă, realizată din PTFE expandat 100%. Tăiați-o la lungime la fața locului și apăsați-o pe fața flanșei. Etanșări pe flanșe aspre, cu sâmburi sau deformate cu un cuplu scăzut al șuruburilor, unde se scurg garniturile pre-tăiate. O rolă înlocuiește sute de dimensiuni.
Când să-l folosești: Suprafețe neregulate, flanșe deteriorate, dimensiuni nestandard, flanșe cu diametru mare, flanșe din sticlă/plastic care necesită un cuplu redus.
Când NU îl folosiți: Etanșare dinamică de înaltă presiune (părți în mișcare), numai etanșare statică.
Limite de presiune: Serviciu lichid până la 80 bar; serviciu gaz pana la 15 bar.
R: Costul depinde de lățime, grosime, lungime per rolă și cantitate. O singură rolă costă de obicei mai puțin decât stocarea a 10 dimensiuni diferite de garnituri.
Vizualizare cost total: banda costă mai mult pe metru decât foaia standard de garnitură. Dar tăiați exact ceea ce aveți nevoie, zero deșeuri, zero așteptări, zero scule personalizate. Peste un an, stocurile, timpul de nefuncționare și economiile de deșeuri depășesc costul materialului.
Perioada de graţie:
În stoc: se livrează în 24-48 de ore.
Livrare: aer 5-10 zile, maritim 15-30 zile.
Trimite-ne dimensiunea și aplicația ta, cotăm în 24 de ore.
O: Temperatură: -196°C până la +200°C.
Presiune: până la 80 bar (lichid), 15 bar (gaz).
Chimic: pH 0-14. rezistență universală, cu excepția metalelor alcaline topite și a fluorului.
Trei greșeli frecvente:
(1) Dimensiune greșită: pentru flanșe netede, lățimea benzii trebuie să fie aproximativ toată zona de contact a garniturii; pentru suprafețe aspre, utilizați bandă mai largă sau dublu.
(2) Strângere excesivă: garnituri de bandă ePTFE cu cuplu scăzut; strângerea excesivă deteriorează banda.
(3) Fără suprapunere: capetele trebuie să se suprapună cu 10-20 mm, tăiate la 45° pentru o îmbinare conică.
Vârf autoadeziv: Decojiți filmul de suport și apăsați ferm pe suprafața flanșei, acesta rămâne în poziție în timpul asamblarii.
