Foaie PTFE extinsă

Taifno este o fabrică chineză specializată în furnizarea directă de foi de PTFE expandat. Oferim servicii de personalizare OEM și oferim soluții complete de etanșare PTFE pentru diverse industrii. Foile noastre ePTFE servesc ca o alternativă versatilă la multe alte materiale; pot fi tăiate la fața locului în orice formă și pot rezista la temperaturi cuprinse între -196 °C și +200 °C, presiuni de până la 20 MPa și medii în întregul interval de pH 0-14. Acestea au o compresibilitate de 45% ± 5% și nu prezintă curgere la rece.

Trimite o anchetă

Descriere produs

Pentru aplicații care implică flanșe neuniforme, suprafețe de etanșare fragile, temperaturi extreme sau substanțe chimice agresive, placa de PTFE expandat oferă o soluție de etanșare versatilă care combină adaptabilitatea, durabilitatea și rezistența chimică într-un singur material.

Spre deosebire de materialele PTFE rigide, structura expandată oferă flexibilitate și compresibilitate excelente, permițând plăcii să se adapteze la suprafețele aspre, zgâriate, cu sâmburi și neuniforme.

Dacă sunteți în căutarea unui producător și furnizor de produse ePTFE, Taifno este o alegere bună, vă vom răspunde la întrebarea dvs. în termen de 24 de ore.

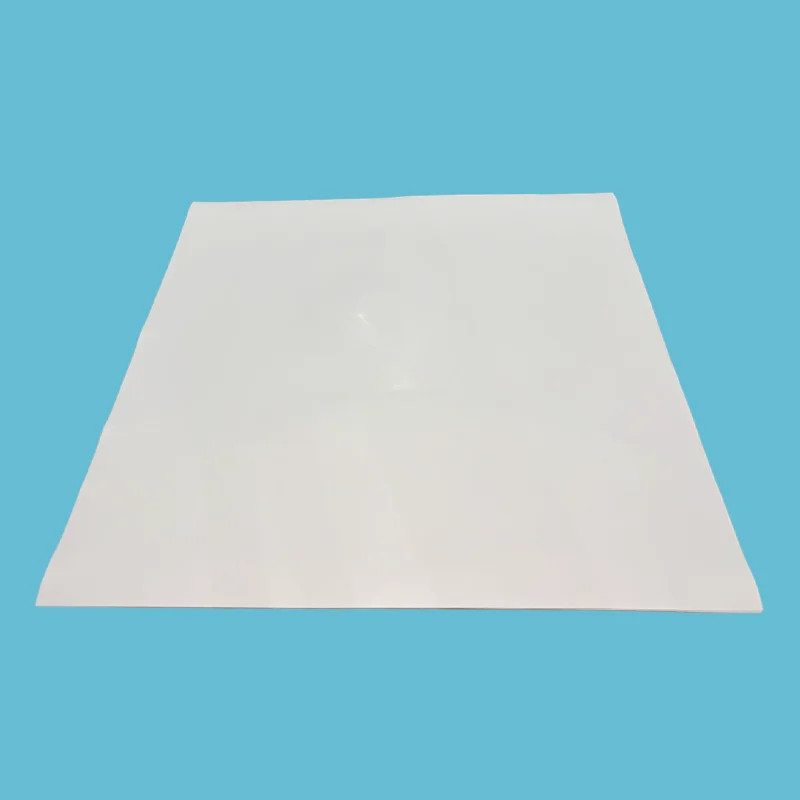

Expanded PTFE Sheet

De ce o foaie de PTFE extinsă oferă performanțe superioare de etanșare?

Foaia de PTFE expandat este fabricată din rășină PTFE 100% virgin printr-un proces de expansiune specializat care transformă structura densă de PTFE într-o rețea flexibilă de microfibrile. Această structură unică de fibre multidirecționale combină moliciunea și compresibilitatea cu stabilitatea chimică și durabilitatea PTFE.

Rețeaua de fibre extinse permite materialului să se adapteze în mod natural la imperfecțiunile suprafeței flanșei. Sub presiune scăzută a șuruburilor, structura moale umple zgârieturile, gropile și zonele neuniforme pentru a crea o barieră de etanșare fiabilă.

După comprimare, materialul menține o performanță excelentă de recuperare, ajutând la prevenirea scurgerilor cauzate de schimbările de presiune, ciclul de temperatură și condițiile de funcționare pe termen lung.

Avantajele produsului

1. Compoziție PTFE pur:Fabricat 100% din PTFE virgin, fără umpluturi sau lianți, asigurând o compatibilitate chimică excelentă și prevenind riscurile de contaminare.

2. Adaptabilitate superioară la suprafață:Structura moale și flexibilă se conformează suprafețelor neregulate ale flanșelor, ceea ce o face potrivită pentru echipamente fragile și aplicații de etanșare cu cuplu redus.

3. Etanșare fiabilă pe termen lung:Structura extinsă reduce fluajul și curgerea rece, ajutând la menținerea performanței de etanșare în timpul unei operațiuni prelungite.

4. Instalare ușoară:Sunt disponibile opțiuni de suport autoadeziv pentru a îmbunătăți stabilitatea poziționării în timpul instalării, în special pe suprafețele verticale sau cu flanșe deasupra capului.

De ce să alegeți folie PTFE extinsă?

Problemă	Cum o rezolvă foile ePTFE
PTFE standard se strecoară și se scurge	Structura microporoasă rezistă la curgerea rece - menține etanșarea în timp
Flanșele aspre, cu sâmburi curg	Materialul moale umple neregulile - etanșează fără cuplu mare
Flanșele căptușite cu sticlă crapă la un cuplu ridicat	Etanșări cu presiune scăzută a șuruburilor — protejează suprafețele fragile
Garniturile convenționale necesită mai multe dimensiuni	O singură foaie – tăiată la orice formă, orice dimensiune, la fața locului
Materialul standard al garniturii eșuează în substanțele chimice	PTFE 100% pur — rezistență universală pH 0-14
Instalarea necesită forță de muncă calificată	Ușor de tăiat, ușor de instalat, autoadeziv disponibil - simplu și rapid

Ghid de comparare și selecție

Foaie ePTFE vs PTFE convențional

Caracteristica	Foaie ePTFE	Foaie convențională de PTFE	De ce contează
Conformabilitatea	★★★★★ umple zgârieturi și gropi	★☆☆☆☆ rigid	Etanșări pe flanșe deteriorate fără șlefuire sau prelucrare
Rezistenta la fluaj	✅ Fără curgere la rece	❌ Se târăște sub sarcină	Fără re-strângere a șuruburilor. Fără scurgeri în timp
Etanșare pe flanșe aspre	✅ Excelent	❌ Slab — necesită flanșe perfecte	Funcționează pe flanșe care ar avea scurgeri cu PTFE standard
Cost total (3 ani)	Cel mai mic — o coală înlocuiește mai multe dimensiuni	Moderat	Mai puțin inventar, mai puține deșeuri, mai puține perioade de nefuncționare

Ghid de selecție rapidă

Dacă aplicația dvs. este...	Alege...
Flanșe deteriorate, zgâriate sau deformate	Folie ePTFE — umple nereguli, cuplu scăzut
Flanșe din sticlă, ceramică sau plastic	Foaie ePTFE — presiune scăzută a șuruburilor, conformabilă, sigură
Flanșe cu diametru mare sau forme ciudate	Foaie ePTFE — tăiată pentru a se potrivi cu orice formă la fața locului
Ciclu la temperaturi ridicate (+200°C până la +315°C)	Foaie ePTFE — menține etanșarea, nu curge
Prelucrare chimică, farmaceutică sau alimentară	Foaie ePTFE — PTFE pur, conform FDA
Flanse curate, netede, dimensiuni standard, cost redus	Foaie convențională de PTFE

Aplicații primare

Industrie	Aplicație	Cerință cheie
Prelucrare chimică	Flanșe de conducte, capace de reactoare, schimbătoare de căldură — acizi, solvenți	Rezistență chimică universală, cuplu redus, flanșe aspre
Farmaceutic	Echipamente sterile, bioreactoare - conformitate cu FDA	PTFE pur, necontaminant, FDA 21 CFR 177.1550
Mâncare și băuturi	Conexiuni sanitare, echipamente de umplere - conformitate cu FDA	EPTFE pur, curățare ușoară, fără contaminare
Celuloză și hârtie	Flanșe cu diametru mare, digestoare — ciclu termic	Conformabilitatea, ciclul de temperatură
Generare de energie	Sisteme de abur, flanșe de condensator — temperatură ridicată	Gamă largă de temperatură, rezistență la fluaj
Echipament căptușit cu sticlă	Reactoare, vase căptușite cu sticlă — suprafețe fragile	Presiune scăzută a șuruburilor, conformabilitate, fără deteriorare a sticlei
Serviciul Criogenic	GNL, oxigen lichid - frig extrem	Necasabil la temperaturi criogenice

Aplicații din lumea reală

Studiu de caz 1: Uzina chimică – Eliminarea fluajului și a scurgerilor

Client: O fabrică chimică care manipulează acizi și solvenți (companie chimică Fortune 500)

Provocare: garniturile convenționale din PTFE de pe flanșele schimbătorului de căldură au fost înlocuite la fiecare 6 luni din cauza deformării prin fluaj și a scurgerilor. Temperaturile ridicate și ciclurile de presiune au cauzat curgerea rece, pierderea cuplului șuruburilor și scurgerile. Cost de întreținere: 5.000 USD per flanșă pe an.

Soluție: Înlocuit cu o foaie de PTFE expandată, tăiată personalizat la forma garniturii. Materialul moale, conformabil a umplut neregularitățile flanșei. Este necesar un cuplu scăzut al șuruburilor.

Rezultat: Zero scurgeri timp de 18 luni. Nu este necesară restrângerea șuruburilor. Creep eliminat. Economii estimate de costuri: 7.500 USD/an per flanșă.

Studiu de caz 2: Reactor căptușit cu sticlă — Eliminarea deteriorării flanșei

Client: un producător farmaceutic cu mai multe reactoare căptușite cu sticlă

Provocare: Capacele reactorului căptușite cu sticlă se crăpau din cauza cuplului mare necesar pentru etanșarea garniturilor rigide din PTFE. Fiecare reparație a sticlei a costat 8.000 USD plus timpul de nefuncționare a producției.

Soluție: Foaie de PTFE expandată instalată cu suport autoadeziv. Tăiați pentru a se potrivi cu flanșa căii de evacuare a reactorului. Este necesară presiune scăzută pentru șuruburi, s-a eliminat stresul pe căptușeala din sticlă.

Rezultat: zero deteriorare a sticlei. Etanșare perfectă cu cuplu mai mic. Timpul de instalare redus cu 80%. Fără înlocuiri în 18 luni. S-au economisit 16.000 USD în costurile de reparare a sticlei.

Notă: Rezultatele efective ale cazului variază în funcție de condițiile de aplicare. Contactați-ne pentru recomandări specifice aplicației.

Factory Factory Factory Factory

Specificatii tehnice

Parametru	Valoare
Interval de temperatură — continuu	-196°C până la +200°C
Interval de temperatură — Pe termen scurt	Până la +315°C
Presiune — Max	20 MPa
Interval pH	0-14 — rezistență chimică universală
Densitate	0,7-1,0 g/cm³
Compresibilitatea	45% ± 5% (ASTM F36)
Recuperare	≥10% (ASTM F36)
Rezistență la tracțiune	≥10 MPa
Material	100% PTFE virgin (expandat)
Conform FDA	Da — îndeplinește FDA 21 CFR 177.1550
Culoare	Alb/alb aproape

Dimensiuni disponibile

Dimensiune (mm)	Interval de grosime (mm)
1500 × 1500	0,5 - 6
1500 × 4500	0,5 - 6
1800 × 5400	0,5 - 6
2000 × 2000	0,5 - 6
Dimensiuni personalizate disponibile la cerere

Asigurarea calității

Rășină PTFE virgină 100% — fără remacinare, fără material reciclat. Calitate constantă, lot după lot.

Trasabilitate completă — Fiecare lot poate fi urmărit de la materia primă până la foaia finită. Certificate de material la cerere.

Grad conform FDA — Îndeplinește FDA 21 CFR 177.1550 pentru aplicații alimentare și farmaceutice.

Testat conform standardelor internaționale — ASTM F36 (compresibilitate/recuperare), ASTM F152 (rezistență la tracțiune), ASTM D792 (densitate).

Durată lungă de valabilitate — Perioada de valabilitate nelimitată — fără degradare în timp.

Opțiune autoadezivă — Disponibilă cu suport adeziv sensibil la presiune pentru o instalare verticală ușoară.

Test Test Test Test

FAQ

Î: Ce este foaia de ePTFE și când ar trebui să o folosesc?

R: Fola ePTFE este o foaie de etanșare moale, conformabilă, realizată din PTFE expandat 100%. Tăiați la dimensiunea la fața locului și apăsați pe fața flanșei. Etanșări pe flanșe aspre, cu sâmburi sau deformate cu un cuplu scăzut al șuruburilor, unde curge PTFE convențional. O singură foaie înlocuiește multe materiale pentru garnituri.

Când să-l folosești: Flanșe deteriorate, flanșe căptușite cu sticlă, flanșe cu diametru mare, aplicații cu cuplu redus, cicluri termice și servicii chimice.

Când NU să-l folosești: Etanșare dinamică de înaltă presiune (piese mobile), numai etanșare statică.

Î: Cât costă o foaie de PTFE extinsă și care este timpul de livrare?

R: Costul depinde de grosime, dimensiune, cantitate și dacă este necesar un suport autoadeziv.

Comparație: O foaie de ePTFE costă de obicei aproximativ la fel ca stocarea a 8-10 dimensiuni diferite de garnituri tăiate. Dar o singură foaie acoperă peste 80% din dimensiunile flanșei dvs., tăiați ceea ce aveți nevoie, zero deșeuri, zero așteptare. Peste un an, clienții economisesc de obicei 40-60% din costurile totale ale garniturii față de stocarea mai multor dimensiuni.

Perioada de graţie:

În stoc: se livrează în 24-48 de ore.

Livrare: aer 5-10 zile, maritim 15-30 zile.

Trimite-ne dimensiunea și aplicația ta, cotăm în 24 de ore.

Î: Care sunt limitele și cele mai frecvente greșeli de instalare?

O: Temperatură: -196°C până la +200°C (pe termen scurt).

Presiune: până la 20 MPa.

Chimic: pH 0-14, rezistență universală, cu excepția metalelor alcaline topite și a fluorului elementar.

Trei greșeli comune:

(1) Folosirea grosimii greșite: pentru suprafețe aspre, utilizați o foaie mai groasă sau dublu; pentru flanse netede se lucreaza cu grosime standard.

(2) Strângere excesivă: garnituri ePTFE cu cuplu scăzut; strângerea excesivă poate deteriora foaia și poate cauza scurgeri.

(3) Nu susține foaia în timpul instalării: suportul autoadeziv o menține în poziție; fără ea, foaia se poate deplasa.

Sfat autoadeziv: Pentru flanșe verticale sau deasupra capului, utilizați o foaie de suport autoadeziv, decojiți filmul de suport, apăsați ferm pe suprafața flanșei și rămâne pe poziție în timpul asamblarii.
