PTFE Virgin oferă o frecare scăzută, dar nu are conductivitate termică și poate genera acumulare de căldură prin frecare în aplicații dinamice de mare viteză sau nelubrifiate. Sub sarcină susținută, încă se târăște și se deformează.

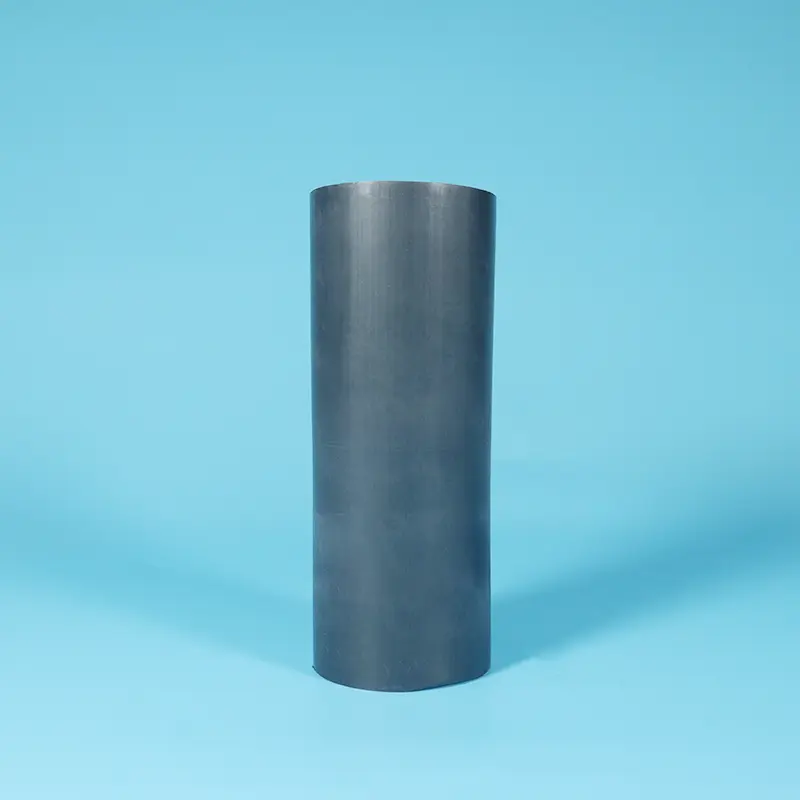

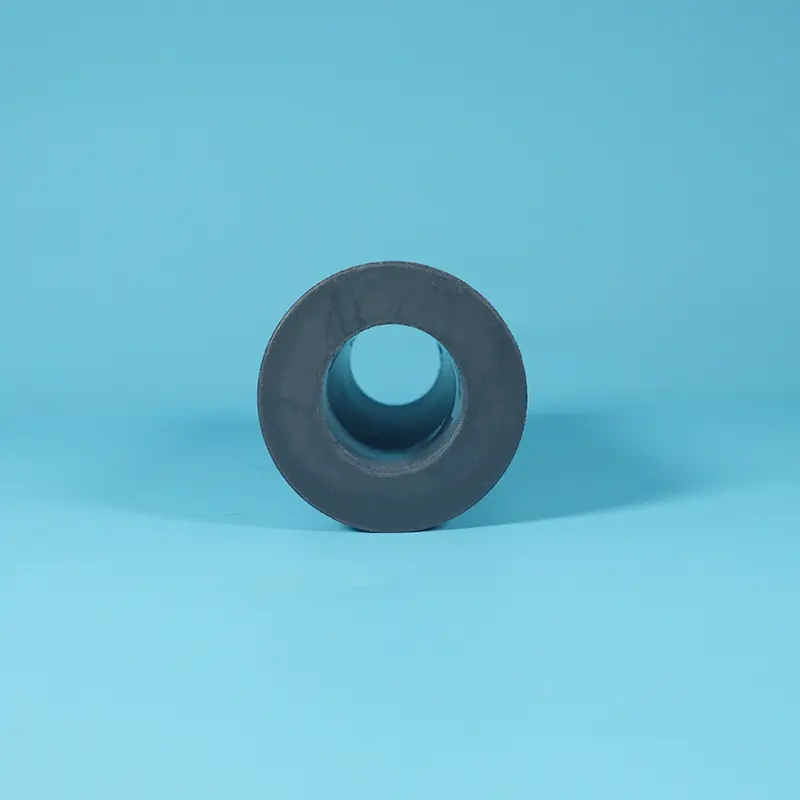

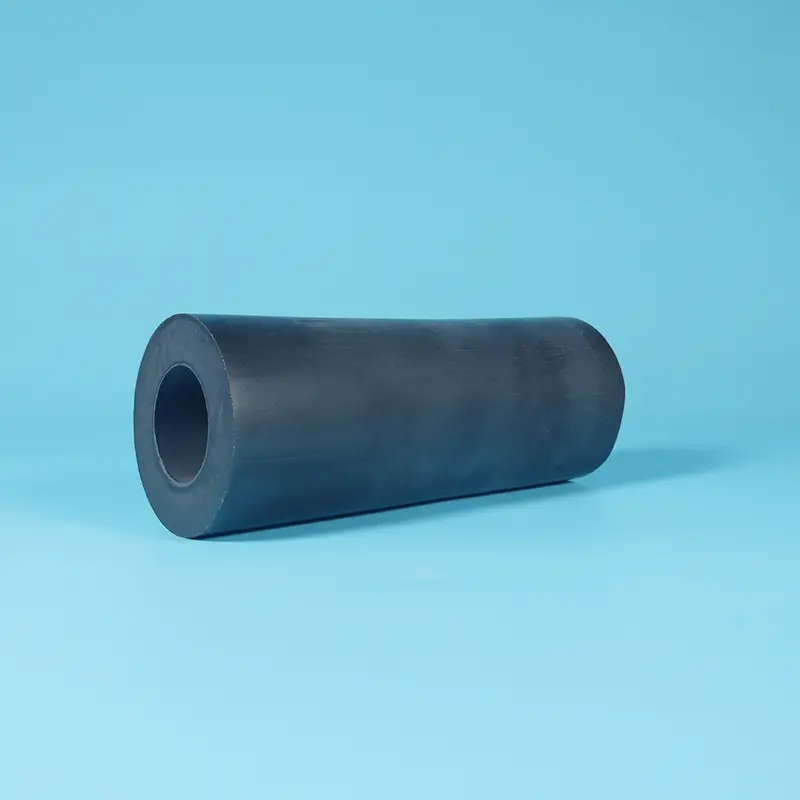

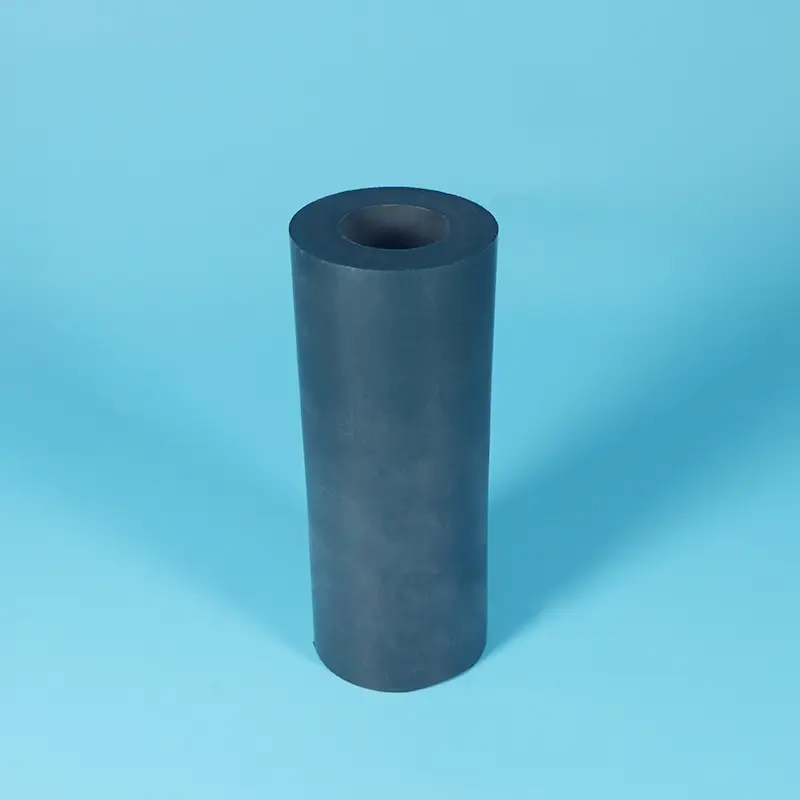

Dacă doriți să obțineți o soluție mai fiabilă, puteți alege un tub PTFE umplut cu grafit. Acest produs, oferit de fabrica profesionistă Taifno, este PTFE compus cu 15% umplutură de grafit.
Particulele de grafit acționează ca un lubrifiant solid, reducând coeficientul de frecare la 0,14, îmbunătățind conductivitatea termică pentru disiparea căldurii și sporind rezistența la uzură, menținând în același timp rezistența chimică universală a PTFE.
Specificații: Interval de temperatură -180°C până la +200°C, rezistență la tracțiune 25-45 MPa, densitate 2,1-2,3 g/cm³.
Tubul PTFE umplut cu grafit este fabricat prin adăugarea de umplutură de grafit (de obicei 15% în greutate) la rășina PTFE prin amestecare, apoi extrudarea sau turnarea sub formă de tub.
Particulele de grafit creează o rețea de auto-lubrifiere în cadrul matricei PTFE, oferind o conductivitate termică și electrică îmbunătățită, reducând în același timp frecarea și uzura.
|
Proces |
Cel mai bun pentru |
Caracteristica cheie |
|
Tub extrudat |
Diametre mai mici, grosime uniformă a peretelui, lungimi mari |
Dimensiuni consistente |
|
Tub turnat |
Diametre mari, dimensiuni personalizate, pereți groși |
Disponibil în conținut de grafit de 15%. |
|
Conţinut |
Cel mai bun pentru |
Beneficiul cheie |
|
15% grafit |
Grad standard umplut cu grafit |
Lubricitate și rezistență echilibrate |
|
Amestec de carbon-grafit |
Aplicații dinamice de mare viteză |
Conductivitate termică îmbunătățită + rezistență la uzură |
|
Proprietate |
Valoare |
Metoda de testare |
|
Interval de temperatură |
-180°C până la +200°C |
ASTM D3418 |
|
Densitate |
2,1-2,3 g/cm³ |
ASTM D792 |
|
Rezistență la tracțiune |
25-45 MPa |
ASTM D638 |
|
Alungirea la Rupere |
>200% |
ASTM D638 |
|
Coeficientul de frecare dinamică |
0.14 |
ASTM D1894 |
|
Deformare sub sarcină |
≤7% (13,7MPa, 24h) |
ASTM D621 |
|
Deformare permanentă |
≤5% (după relaxare) |
ASTM D621 |
|
Expansiune termică liniară |
8-12 × 10⁻⁵/°C |
ASTM D696 |
|
Rezistivitatea volumului |
10⁶ Ω·cm |
ASTM D257 |
|
Duritate |
Shore D 64+ |
ASTM D2240 |
|
Caracteristică |
Beneficia |
|
Autolubrifiant |
Grafitul acționează ca un lubrifiant solid, coeficient de frecare 0,14 |
|
Conductivitate termică excelentă |
Rețeaua de grafit disipează eficient căldura de frecare |
|
Fluaj redus |
Deformare mai mică sub sarcină în comparație cu PTFE virgin |
|
Rezistenta la uzura |
Particulele de grafit asigură o peliculă de lubrifiere protectoare pe suprafețele de împerechere |
|
Rezistență chimică universală |
Menține rezistența chimică a pH-ului 0-14 a PTFE |
|
Conductiv |
Rezistivitatea volumului 10⁶ Ω·cm, disipează electricitatea statică |
|
Antiaderent |
Suprafață natural alunecoasă, suportul nu aderă |
Particulele de grafit asigură un film lubrifiant solid pe suprafețele de împerechere, coeficient dinamic de frecare de până la 0,14.
Ideal pentru aplicații cu funcționare uscată și fără ulei.
Rețeaua de grafit disipează eficient căldura de frecare, prevenind acumularea de temperatură care poate deteriora garniturile și componentele în serviciul dinamic de mare viteză.
Armătura din grafit reduce deformarea sub sarcină, deformarea ≤7% la 13,7MPa/24h. Mentine stabilitatea dimensionala in timp.
Grafitul formează o peliculă de lubrifiere protectoare între suprafețele de alunecare, prelungind semnificativ durata de viață a componentelor în aplicații dinamice.
Menține rezistența chimică a pH-ului 0-14 al PTFE, rezistă la acizi puternici, alcalii puternici și la majoritatea solvenților chimici.
Rezistivitatea de volum de 10⁶ Ω·cm asigură conductivitate electrică, făcându-l potrivit pentru aplicații care necesită disipare statică.
|
Industrie |
Aplicație |
De ce umplut cu grafit |
|
Inginerie mecanică |
Rulmenți, bucșe, șaibe de tracțiune |
Auto-lubrifiant, frecare redusă |
|
Hidraulica si Pneumatica |
Segmente de piston, garnituri de tijă, segmente de pilotaj |
Funcționare fără ulei, durată lungă de viață |
|
Prelucrare chimică |
Scaune supape, garnituri, garnituri mecanice |
Rezistenta chimica + rezistenta la uzura |
|
Automobile |
Bucșe auto-lubrifiante, rulmenți cu manșon |
Viteză mare, sarcină mare |
|
Generare de energie |
Inele compresoare, garnituri dinamice |
Disiparea căldurii + frecare scăzută |
|
Echipamente electrice |
Componente antistatice |
Conductiv, disipează electricitatea statică |
Rulmenți și bucșe cu autolubrifiere pentru mașini de mare viteză
Inele de piston și segmente de rulare pentru compresoare fără ulei
Scaune de supape și etanșări în echipamentele de prelucrare chimică
Garnituri de tije pentru cilindri hidraulici
Șaibe de împingere și inele de uzură
Componente antistatice pentru echipamente electrice
Tuburi schimbătoare de căldură (echipament de schimb de căldură cu tuburi de grafit PTFE)
|
Caracteristica |
Tub virgin PTFE |
Tub PTFE umplut cu grafit |
|
Auto-ungere |
Excelent |
Excelent, grafitul oferă peliculă lubrifiantă |
|
Coeficientul de frecare |
0,04-0,10 |
0,14 (dinamic) |
|
Conductivitate termică |
Scăzut |
Bună, rețeaua de grafit disipează căldura |
|
Rezistenta la fluaj |
Sărac |
Îmbunătățit, deformare ≤7% |
|
Rezistenta la uzura |
Moderat |
Film de lubrifiere cu grafit bun |
|
Conductivitate electrică |
Izolator |
Conductiv (10⁶ Ω·cm) |
|
Rezistență chimică |
pH 0-14 |
pH 0-14 (reținut) |
|
Duritate |
Malul D 50-55 |
Shore D 64+ |
|
Culoare |
Alb |
Negru / Gri închis |
|
Cel mai bun pentru |
Serviciu chimic general, etansare statica |
Etanșare dinamică, viteză mare, aplicații fără ulei, disipare a căldurii |
Rășină PTFE virgină 100%:fără măcinare, fără material reciclat. Calitate constantă, lot după lot
Umplutură de grafit premium:Dispersie uniformă pentru proprietăți de lubrifiere și termice consistente
Fabricare de precizie:Procese extrudate și turnate pentru dimensiuni consistente
Trasabilitate completă:Certificate de material disponibile la cerere
Dimensiuni personalizate:Diametre, lungimi și conținut de grafit personalizate disponibile la cerere
Perioada de graţie:Marimi standard in stoc (24-48 ore); dimensiuni personalizate 5-15 zile
R: Alegeți umplut cu grafit atunci când aveți nevoie de auto-ungere pentru aplicații dinamice, disipare a căldurii și uzură redusă.
PTFE Virgin are o frecare scăzută excelentă, dar nu are conductivitate termică și poate acumula căldură de frecare în timpul serviciului de mare viteză.
Umplut cu grafit oferă o peliculă lubrifiantă, disipează căldura eficient și oferă o rezistență îmbunătățită la fluaj.
Alegeți umplut cu grafit pentru: Etanșare dinamică de mare viteză, compresoare fără ulei, aplicații pentru rulmenți și orice aplicație care necesită disiparea căldurii.
Alege PTFE virgin pentru: Etanșare statică, substanțe chimice curate, aplicații FDA și servicii de viteză redusă.
O:Temperatură: Continuu -180°C până la +200°C.
Presiune: În funcție de designul și aplicarea tubului, tuburile umplute cu grafit sunt potrivite pentru servicii dinamice de presiune moderată până la înaltă.
Conductivitate termică: Umplutura din grafit disipează eficient căldura de frecare.
Coeficientul de frecare dinamică: 0,14.
Chimic: pH 0-14, NU este compatibil cu oxidanți puternici (grafitul se poate oxida).
Pentru date specifice bazate pe condițiile de aplicare, vă rugăm să furnizați temperatura, presiunea și tipul de mediu.
A: Da. Tuburile PTFE umplute cu grafit au o rezistivitate de volum de 10⁶ Ω·cm, ceea ce le face conductoare electric și potrivite pentru aplicații care necesită disiparea electricității statice, cum ar fi componentele antistatice în echipamente electrice și medii explozive.
Particulele de grafit creează o rețea conductivă în matricea PTFE care permite disiparea în siguranță a sarcinii statice.
