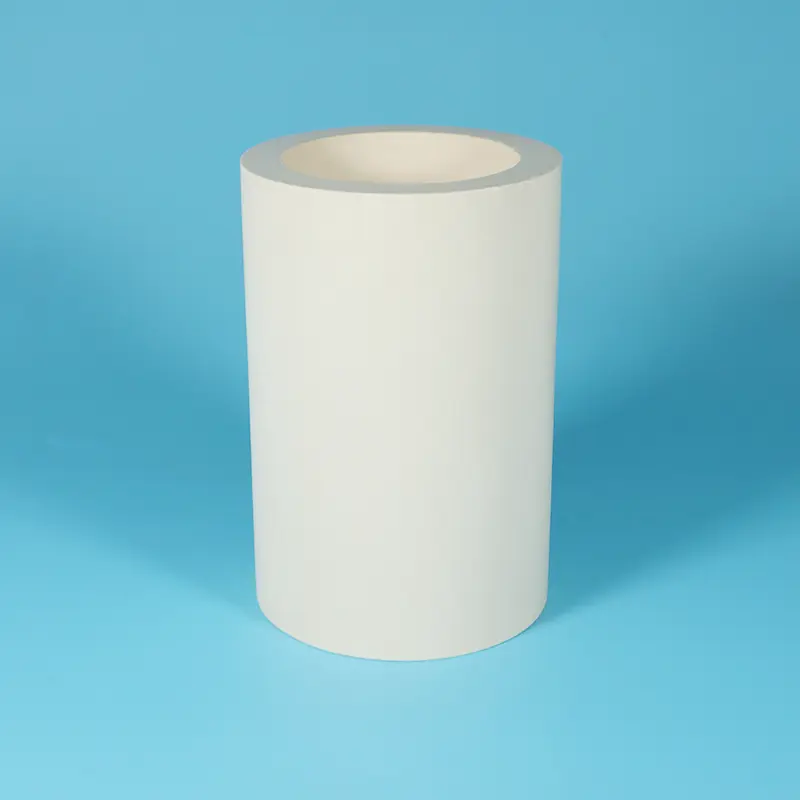

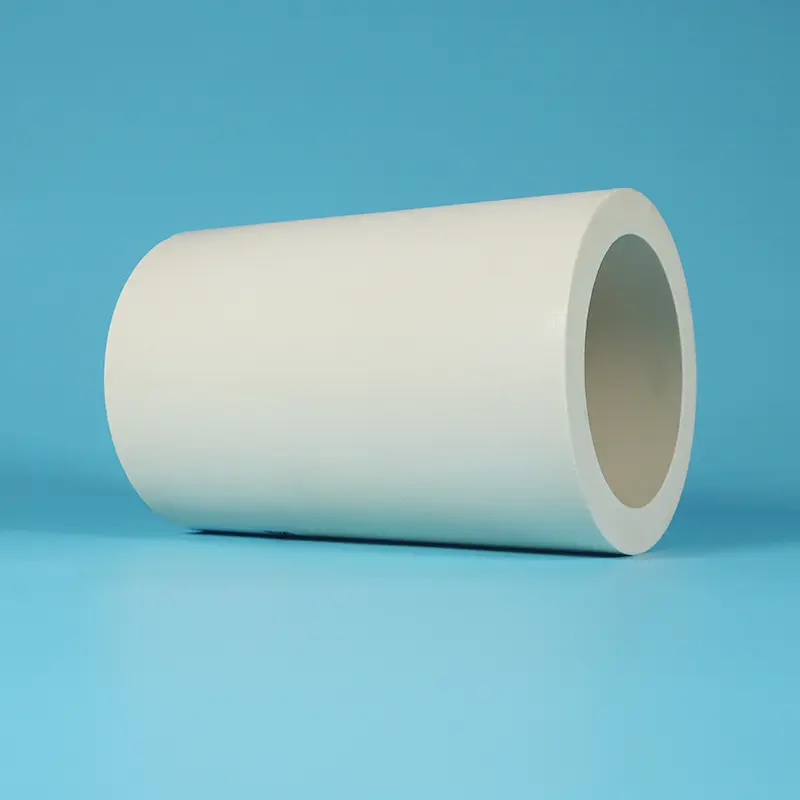

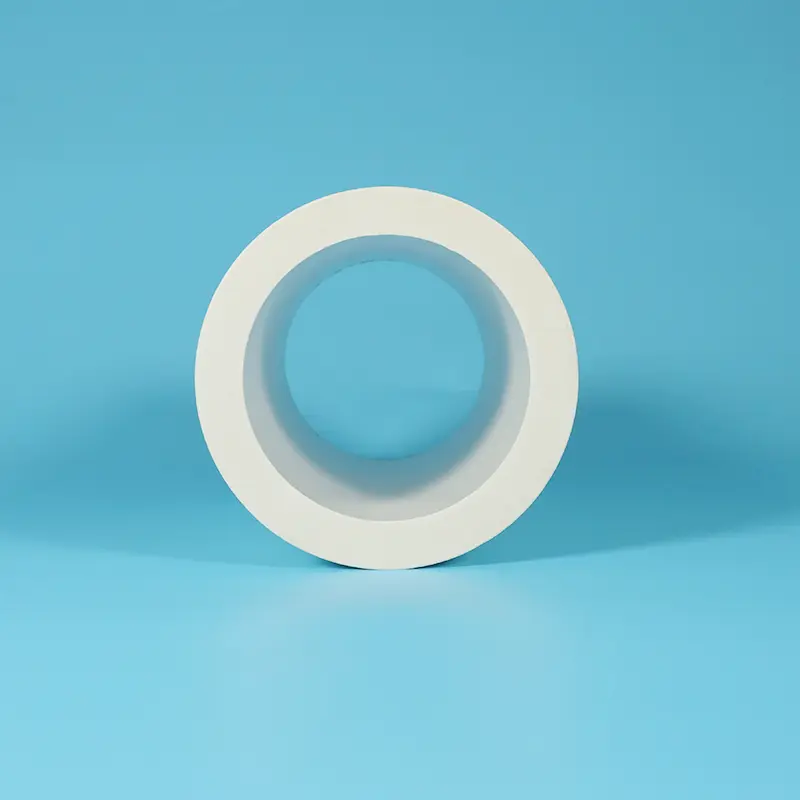

Tub compozit PTFE căptușit cu PEEK

Tubul compozit PTFE căptușit cu PEEK este un tub PTFE ca matrice exterioară cu o căptușeală PEEK (polieter eter cetonă) lipită de peretele interior. Fiind o fabrică profesională din China, Taifno poate oferi acest produs.

PEEK este un plastic de inginerie termoplastic semicristalin cu o temperatură de tranziție sticloasă de 143 ° C, un punct de topire de 343 ° C și o temperatură de funcționare continuă de până la 250 ° C. Oferă o rezistență excepțională la hidroliză (rezistă la abur de înaltă presiune de 300°C), rezistență chimică (solubilă numai în acid sulfuric concentrat), rezistență excelentă la uzură și un coeficient de frecare extrem de scăzut.

Căptușeala PEEK contactează direct mediul transportat, oferind rezistență la uzură și funcționalitate cu frecare redusă; stratul exterior de PTFE protejează împotriva mediului chimic extern, oferind o protecție globală împotriva coroziunii.

Caietul de sarcini: Densitate totală 2,0-2,2 g/cm³, duritatea căptușelii PEEK Shore D 85-90, temperatură de funcționare continuă -100°C până la +250°C, coeficient de frecare PEEK 0,15-0,35 (auto-lubrifiant), rezistența chimică rezistă practic tuturor mediilor (cu excepția acidului sulfuric concentrat).

Cum să alegi:

Tub PTFE umplut cu PPL → Material modificat omogen, temperatură ridicată + rezistență la coroziune + auto-lubrificare

Tub compozit PTFE căptușit cu PEEK → Structură compozită, strat interior pentru rezistență la uzură și frecare scăzută + strat exterior pentru rezistență chimică

Regula de selecție: Medii cu uzură ridicată sau cu frecare extrem de scăzută în interiorul tubului + expunere la coroziune chimică în afara tubului → Tub compozit PTFE căptușit cu PEEK

Proiectarea structurii compozite

Căptușeală PEEK

Strat de contact cu fluid, rezistent la uzură, cu frecare redusă, de mare capacitate

PEEK (polieter eter cetonă) este un material plastic termoplastic semi-cristalin renumit pentru combinația sa excepțională de proprietăți:

① Coeficient de frecare extrem de scăzut

Coeficient de frecare de până la 0,15-0,35 (în condiții de auto-lubrifiere)

Superior față de majoritatea materialelor plastice de inginerie, apropiindu-se de performanța de lubrifiere a PTFE

Ideal pentru transferul fluidului la viteză mare, cu forfecare mare, reduce căderea de presiune și pierderea de energie

② Rezistență excelentă la uzură

Rezistență la uzură mult superioară PTFE și PPL

Menține o rezistență excepțională la uzură chiar și în mediile de mare viteză care conțin particule solide

Prelungește semnificativ durata de viață a tubului, reduce scurgerile cauzate de uzură cauzate de eroziunea particulelor

③ Capacitate mare de încărcare

Rezistenta la tractiune 90-100 MPa (depasind cu mult 20-30 MPa a PTFE)

Rezistență la încovoiere 165 MPa, modul la încovoiere 4,1 GPa

Rezistă la impactul fluidului de înaltă presiune fără deformare, potrivit pentru sistemele hidraulice și de transfer de fluide de înaltă presiune

④ Rezistență excelentă la temperatură ridicată

Temperatura de tranziție sticloasă 143°C

Punct de topire 343°C

Temperatura de funcționare continuă până la 250°C (comparabilă cu 260°C a PTFE)

Rezistență excepțională la hidroliză, rezistă la abur de înaltă presiune de 300°C fără degradare

⑤ Rezistență chimică remarcabilă

Solubil numai în acid sulfuric concentrat

Rezistă la acizi puternici (acid sulfuric diluat, acid clorhidric, acid azotic), alcalii puternici, solvenți organici, uleiuri și hidrocarburi

Combinat cu protecția împotriva coroziunii a stratului exterior din PTFE, apărare cu dublă barieră

Strat exterior PTFE

Barieră chimică și strat anti-aderență

Stratul exterior din PTFE asigură:

Rezistență superioară la coroziune chimică: pH 0-14, rezistă practic la toate substanțele chimice

Proprietăți antiaderente: previne aderența contaminanților externi, ușor de curățat

Izolație electrică: proprietăți dielectrice excelente

Protejează căptușeala PEEK de atacurile chimice externe

Efectul sinergic al structurii compozite

Această structură compozită „puternică în interior, rezistentă în exterior” depășește limitele de performanță ale materialelor individuale:

Capacitate de presiune insuficientă a tubului PTFE → căptușeala PEEK oferă rezistență structurală

Rezistența chimică inferioară a tubului PEEK față de PTFE → Stratul exterior din PTFE asigură izolarea coroziunii

Peretele interior din PTFE virgin vulnerabil la eroziunea particulelor → Căptușeala PEEK rezistă la uzură și eroziune

Specificatii tehnice

Performanța generală a tubului

Performanța căptușelii PEEK

Performanța stratului exterior PTFE

Nota: Valorile de mai sus sunt date tipice de laborator. Performanța reală poate varia în funcție de raportul de grosime a căptușelii, procesul de compozit și condițiile de aplicare. Rapoartele personalizate ale grosimii căptușelii sunt disponibile la cerere.

Formulare disponibile

De ce să alegeți tubul compozit PTFE căptușit cu PEEK?

1. Frecarea peretelui interior extrem de scăzută

Coeficientul de frecare al căptușelii PEEK este de până la 0,15-0,35 (auto-lubrifiant), mult mai mic decât pereții interiori ai tubului metalic. Când transportați medii cu vâscozitate ridicată sau cu viteză mare, căderea de presiune este redusă semnificativ, iar consumul de energie de pompare scade. Ideal pentru transferul fluidelor pe distanțe lungi și conducte chimice fine.

2. Rezistență ultra-înaltă la uzura peretelui interior

La transportul mediilor abrazive care conțin particule solide, suspensii, catalizatori și materiale similare, pereții interiori ai tubului PTFE virgin sunt ușor uzați de eroziune, ceea ce duce la scurgeri și la înlocuirea frecventă. Rezistența la uzură a căptușelii PEEK este cu mult superioară PTFE, prelungind semnificativ durata de viață a tubului și reducând frecvența de întreținere și înlocuire.

3. Stratul exterior PTFE oferă protecție chimică completă

Stratul exterior PTFE rezistă acizilor puternici, alcalinelor puternice și solvenților organici, acoperire completă cu pH 0-14. Chiar și atunci când exteriorul tubului este expus la medii chimice corozive (cum ar fi ceața acidă sau stropii chimici), stratul exterior din PTFE oferă o protecție eficientă, ferind căptușeala PEEK de atacurile externe.

De asemenea, previne pătrunderea impurităților externe și contaminarea mediului intern.

4. Performanță anti-permeare

PEEK oferă proprietăți excelente anti-permeare, blocând eficient pătrunderea gazelor și lichidelor. Combinată cu permeabilitatea scăzută a stratului exterior de PTFE, performanța generală anti-permeare a tubului compozit o depășește pe cea a tuburilor PTFE virgine. Ideal pentru medii de puritate ridicată, substanțe chimice volatile și transfer de gaz.

5. Stabilitate la temperatură ridicată și la presiune înaltă

Căptușeala PEEK rezistă la o temperatură de serviciu continuă de 250 °C și la impacturi de înaltă presiune, în timp ce stratul exterior din PTFE rezistă la 260 °C. Tubul compozit rezistă la deformare, delaminare și decojire în condiții de temperatură ridicată și presiune înaltă, depășind cu mult limitele de fluaj și presiune ale tuburilor PTFE virgine.

6. Suprafață interioară netedă

Suprafața netedă a căptușelii PEEK rezistă aderenței mediilor, îmbunătățind eficiența CIP (Clean-in-Place) și SIP (Sterilize-in-Place).

Potrivit pentru industria farmaceutică, alimentară, chimică de înaltă puritate și alte industrii cu cerințe stricte de curățenie.

Tub compozit PTFE căptușit cu PEEK față de alte tuburi pe bază de PTFE

Reguli de selecție rapidă:

Medii încărcate cu particule sau cu viteză mare în interior + coroziune chimică în exterior + perete interior cu frecare scăzută necesar → Tub compozit PTFE căptușit PEEK

Medii fără particule în interior + numai rezistență la coroziune → Tub Virgin PTFE (cost mai mic)

Garnituri/lagăre (nu tuburi) + temperatură ridicată + coroziune → Tub umplut cu PPL

Etanșări mecanice (nu tuburi) + sarcină mare + fără coroziune → Tub umplut din bronz+MoS₂

Aplicații

Compatibilitate chimică

Compatibilitate chimică a căptușelii PEEK

Compatibilitatea chimică a stratului exterior PTFE

Concluzie generală

Compatibilitatea chimică a tuburilor compozite PTFE căptușite cu PEEK acoperă marea majoritate a mediilor industriale. Singura excepție semnificativă este acidul sulfuric concentrat (PEEK nu este rezistent), dacă este necesar transferul de acid sulfuric concentrat, luați în considerare tuburile PTFE virgin sau tuburile umplute cu PPL.

Pentru mediile externe, stratul exterior de PTFE rezistă practic la coroziunea chimică, permițând tubului compozit să fie îngropat direct în subteran sau expus la medii de stropire chimică.

Asigurarea calității

100% PTFE virgin și rășini PEEK:fără material reciclat, fără măcinare

Căptușeală PEEK de înaltă calitate:materii prime PEEK de înaltă calitate importate sau interne disponibile

Proces avansat de compozit:legătură puternică între căptușeală și stratul exterior - fără delaminare, fără decojire

Grosimea căptușelii personalizabilă:adaptate la cerințele de presiune, uzură și costuri

Trasabilitate completă:certificate de material disponibile la cerere

Control dimensional de precizie:Toleranțe strânse ID/OD asigură compatibilitatea instalării

Perioada de graţie:marimi standard in stoc (48-72 ore); dimensiuni personalizate 7-15 zile

FAQ

Î: Care este diferența dintre un tub compozit PTFE căptușit cu PEEK și un tub PTFE umplut cu PPL? Pe care ar trebui să o aleg?

R: Diferențele cheie sunt forma produsului și scenariul de aplicare.

Reguli de selecție rapidă:

Transportul mediilor încărcate cu particule, nămolurilor, fluidelor de mare viteză prin conducte → Tub compozit căptușit PEEK

Garnituri de supapă, segmente de piston, inele de ghidare (nu conducte) → Tub umplut cu PPL (capacitate de temperatură mai mare)

Uzură extrem de mare în interiorul tubului + coroziune chimică în exterior → Tub compozit căptușit PEEK

Concluzie: Tubul compozit căptușit cu PEEK este proiectat pentru „conducte”, abordând în mod specific uzura pereților interiori și problemele de frecare în transferul fluidului.

Tubul umplut cu PPL este proiectat pentru „etanșări”, abordând în mod specific aplicațiile de etanșare și auto-ungere la temperaturi ridicate + corozive.

Î: La ce presiune poate rezista tubul compozit PTFE căptușit cu PEEK? Se va delamina sau se va decoji?

R: Capacitatea de presiune a tuburilor compozite PTFE căptușite cu PEEK depinde de grosimea căptușelii și de calitatea procesului compozit.

Specificații standard: Rezistă la transferul fluidului la presiune medie spre înaltă (presiunea exactă depinde de diametru, grosimea peretelui și grosimea căptușelii, contactați-ne cu parametrii dvs. de funcționare pentru evaluare)

Design anti-delaminare: Folosim procese specializate compozite care creează lipire chimică și interblocare mecanică la interfața PEEK/PTFE, rezistența aderării depășește cu mult laminarea fizică obișnuită

Potrivirea expansiunii termice: PEEK și PTFE au coeficienți de dilatare termică comparabili (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), minimizând riscul de delaminare din dilatarea termică diferențială în intervalul de temperatură

Interval de operare recomandat: Fără delaminare sau peeling în condiții normale, între -100°C și +250°C serviciu continuu

Recomandare: Pentru condiții extreme de înaltă presiune sau de cicluri termice severe, vă rugăm să furnizați parametrii detaliați, echipa noastră poate efectua evaluări personalizate și optimizare a procesului.

Î: Cât de gros poate fi căptușeala PEEK? O căptușeală mai groasă este întotdeauna mai bună?

R: Grosimea căptușelii PEEK variază de obicei între 0,5-3,0 mm. Grosimea optimă depinde de următorii factori:

Filosofia designului: Tubul compozit nu este „cu cât este mai gros, cu atât mai bine”. Grosimea excesivă a căptușelii crește rigiditatea peretelui, reduce flexibilitatea și crește costurile (PEEK este mult mai scump decât PTFE).

Structura compozită urmărește „combinația optimă a proprietăților materialelor interioare și exterioare”, căptușeala trebuie doar să satisfacă cerințele de rezistență la uzură și frecare scăzută, în timp ce stratul exterior oferă suport structural și protecție chimică.

Factori determinanți pentru grosime:

abrazivitatea mediului (concentrația particulelor, viteza curgerii)

Presiunea de funcționare a sistemului

Diametrul tubului

Cerințe de temperatură

Recomandare: Furnizați condițiile dvs. specifice de operare (tipul de mediu, conținutul de particule, viteza de curgere, presiunea, temperatura), echipa noastră vă va recomanda soluția optimă pentru grosimea căptușelii pentru a îndeplini cerințele de performanță, ajutând în același timp să controlați costurile.

Î: Care este coeficientul de frecare al peretelui interior al tubului compozit căptușit cu PEEK? Câtă scădere de presiune poate reduce?

R: Căptușeala PEEK are un coeficient de frecare de 0,15-0,35 (în condiții de auto-lubrifiere).

Comparație căderi de presiune (estimare de inginerie):

La același diametru și viteză de curgere, coeficientul de rezistență la frecare al căptușelii PEEK este semnificativ mai mic decât tuburile din oțel inoxidabil și oțel carbon (coeficientul de frecare a oțelului este de aproximativ 0,5-0,8)

În comparație cu tuburile PTFE virgin (coeficient de frecare 0,04-0,10), căptușeala PEEK are un coeficient de frecare puțin mai mare, dar avantajul PEEK constă în rezistența la uzură și capacitatea de presiune, în cazul transferului de mediu cu uzură mare, pereții tubului PTFE dezvoltă rapid caneluri din eroziune, rugozitatea suprafeței crește dramatic și căderea reală rapidă a presiunii crește. Căptușeala PEEK menține o suprafață netedă pe termen lung, oferind o scădere de presiune mai stabilă și mai mică pe întregul ciclu de viață

Recomandare: Pentru transfer pe distanțe lungi sau aplicații de mare viteză, avantajul căderii de presiune pe termen lung al căptușelii PEEK este deosebit de semnificativ - reducând substanțial costurile cu energia de pompare.

Î: Pot fi folosite tuburile compozite căptușite cu PEEK pentru transferul concentrat de acid sulfuric?

R: ❌ Nu.

PEEK este solubil numai în acid sulfuric concentrat, se va dizolva rapid și va eșua în medii cu acid sulfuric concentrat. În timp ce stratul exterior de PTFE rezistă acidului sulfuric concentrat, căptușeala PEEK contactează direct mediul și nu poate rezista la coroziunea acidului sulfuric concentrat.

Alternative:

Transfer acid sulfuric concentrat → Alegeți tub PTFE virgin (PTFE virgin rezistă acidului sulfuric concentrat)

Sau alegeți tub PTFE umplut cu PPL (atât PPL, cât și PTFE rezistă acidului sulfuric concentrat)

Alte media:Pe lângă acidul sulfuric concentrat, căptușeala PEEK rezistă acidului sulfuric diluat, acidului clorhidric, acidului azotic, alcaliilor puternice, solvenților organici, uleiurilor, hidrocarburilor, aburului la temperatură înaltă și multe altele.

Î: Care sunt principalele limitări ale tuburilor compozite din PTFE căptușite cu PEEK?

O:

Limită de temperatură: Serviciu continuu 250°C, mai mic decât 260°C a tubului umplut cu PPL. Pentru cerințe de temperatură mai ridicate, luați în considerare tubul umplut cu PPL

Incompatibilitate acid sulfuric concentrat: PEEK se dizolvă în acid sulfuric concentrat, pentru transferul acidului sulfuric concentrat, alegeți tubul PTFE virgin sau tubul umplut cu PPL

Cost: Materia primă PEEK este scumpă, făcând tuburile compozite mai costisitoare decât tuburile PTFE virgine și tuburile umplute cu PPL.

Cu toate acestea, în aplicațiile cu uzură ridicată + coroziune ridicată, durata de viață semnificativ mai lungă în comparație cu tuburile PTFE virgin oferă un cost total de proprietate (TCO) substanțial mai mic.

Coeficient de frecare puțin mai mare decât PTFE: pentru aplicații cu frecare ultra-scăzută (cum ar fi tubulatura instrumentelor de precizie) fără uzură, tuburile PTFE virgine pot fi mai potrivite

Regula de decizie rapidă:

Necesită rezistență la uzură + frecare scăzută + rezistență la coroziune pentru conductele de transfer de fluid → Tubul compozit căptușit cu PEEK este soluția optimă.

Etanșări statice sau conducte fără uzură → tuburile PTFE virgine sunt mai rentabile.

Temperatura ultra-înaltă (>250°C) + aplicații de coroziune → tubul umplut cu PPL este mai potrivit.
